IEC60309-1 যানবাহন সংযোগকারী এবং প্লাগ ভঙ্গুর ক্ষমতা পরীক্ষার জন্য যানবাহন সরঞ্জাম
| Linear stroke: | 0-100 মিমি | Applied standard: | IEC IEC60309-1 |
| Drive mode: | সার্ভো মোটর ড্রাইভ | Applied clause: | 20 এবং 21 ধারা |
| Test station: | একক স্টেশন | Test frequency: | 0-10 সাইকেল/মিনিট, প্রিসেট করা যেতে পারে (3.75 সাইকেল/মিনিট=7.5 স্টোক/মিনিট) |
| Test cycles: | 0~999999 চক্র, প্রিসেট করা যেতে পারে | Safety protection: | স্থল সুরক্ষা, শর্ট সার্কিট সুরক্ষা |
| High Light: | IEC60309-1 যানবাহন পরীক্ষার সরঞ্জাম,সংযোগকারী এবং প্লাগ যানবাহন পরীক্ষার সরঞ্জাম |
||

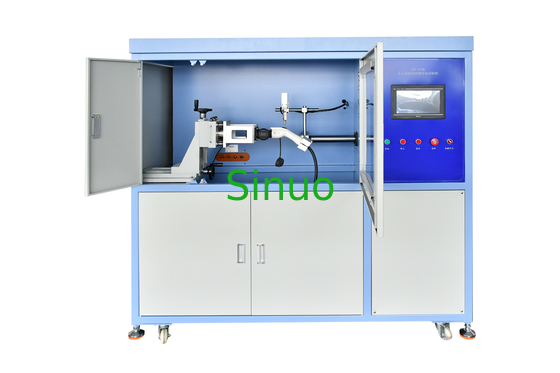

IEC60309-1 যানবাহন সংযোগকারী এবং প্লাগ ভঙ্গুর ক্ষমতা পরীক্ষার সরঞ্জাম
প্রোডাক্ট তথ্যঃ
যানবাহনের সংযোগকারী এবং প্লাগগুলির ভাঙ্গন প্রতিরোধের পরীক্ষক আইইসি 60309-1 ধারা 20 এবং 21 এবং আইইসি 62196-1 ধারা 7.11 এবং 7 এর মতো মানগুলির প্রয়োজনীয়তা পূরণ করে।12.
এটি বৈদ্যুতিক গাড়ির চার্জিং ইন্টারফেসের মতো বৈদ্যুতিক আনুষাঙ্গিক, শিল্প প্লাগ, সকেট এবং কপলারের যান্ত্রিক,অত্যধিক পরিধান বা অন্যান্য ক্ষতিকারক প্রভাব ছাড়াই স্বাভাবিক ক্রিয়াকলাপের সময় বিদ্যুৎ এবং তাপীয় চাপ.
টেকনিক্যাল প্যারামিটারঃ
|
প্রয়োগকৃত মান |
IEC IEC60309-1 |
|
প্রযোজ্য ধারা |
অনুচ্ছেদ ২০ এবং ২১ |
|
পরীক্ষার স্টেশন |
একক |
|
নিয়ন্ত্রণ পদ্ধতি |
পিএলসি ইন্টেলিজেন্ট ইন্টিগ্রেটেড কন্ট্রোল, রঙিন হিউম্যানাইজড টাচ স্ক্রিন সহ |
|
ড্রাইভ মোড |
সার্ভো মোটর ড্রাইভ |
|
নমুনা শক্ত করার পদ্ধতি |
যান্ত্রিক clamping, clamping পয়েন্ট অবস্থান 3-অক্ষ ফিক্সচার বরাবর নিয়মিত করা যেতে পারে |
|
লিনিয়ার স্ট্রোক |
0-100 মিমি, পূর্বনির্ধারিত হতে পারে (পরীক্ষার প্লাগ এবং পরীক্ষার সকেট এর মধ্যে দূরত্ব ≥ 50 মিমি) |
|
পরিচালনার সময় |
0-99.9s, পূর্বনির্ধারিত হতে পারে (বৈদ্যুতিক যোগাযোগ 4s এর বেশি নয়, 2s এর কম নয়) |
|
সন্নিবেশ এবং বিচ্ছেদের গতি |
0-0.85m/s পূর্বনির্ধারিত হতে পারে, ডিফল্ট ((0.8±0.1) m/s) |
|
পরীক্ষার ফ্রিকোয়েন্সি |
0-10 চক্র/মিনিট, পূর্বনির্ধারিত হতে পারে (3.75চক্র/মিনিট=7.5 স্টোক/মিনিট) |
|
পরীক্ষার চক্র |
0~999999 চক্র, পূর্বনির্ধারিত হতে পারে |
|
লোড পাওয়ার |
বাহ্যিক, স্ট্যান্ডার্ড প্রয়োজনীয় ভোল্টেজ প্রদান, বর্তমান এবং ক্ষমতা ফ্যাক্টর, লোড ক্যাবিনেট ঐচ্ছিক |
|
অপশনাল লোড ক্যাবিনেট |
দ্রষ্টব্যঃ শুধুমাত্র এসি লোড ক্যাবিনেটের সাথে, 0-70A, ভোল্টেজ 0-300V |
|
পরীক্ষার বিষয়বস্তু |
ডিভাইস ক্যাপলার/চার্জিং ইন্টারফেসের সংযোগ বিচ্ছিন্ন করার ক্ষমতা পরীক্ষা ডিভাইস সংযোগকারী/চার্জিং ইন্টারফেস স্বাভাবিক অপারেটিং লাইফ পরীক্ষা |
|
সনাক্তকরণ ফাংশন |
লোড পরীক্ষার সময় ওপেন সার্কিট এলার্ম প্রয়োগ করা যায় এবং চক্রগুলি রিয়েল টাইমে রেকর্ড করা যায়। |
|
নিরাপত্তা সুরক্ষা |
গ্রাউন্ড সুরক্ষা, শর্ট সার্কিট সুরক্ষা |
