IEC60529 IPX3~6 উচ্চ মানের স্প্রে অগ্রভাগ এবং পায়ের পাতার মোজাবিশেষ অগ্রভাগ পরীক্ষা সিস্টেম
| Pressure: | 50～150Kpa, চাপ গেজ পরিমাপ পরিসীমা: 0～0.25Mpa | Parameters of Hose Nozzle: | IPX5: Ф6.3mm; IPX5: Ф6.3mm; IPX6: Ф12.5mm IPX6: Ф12.5 মিমি |
| Delivery Rate: | IPX5: 12.5±0.625L/মিনিট IPX6: 100±5 L/min | Turntable: | ব্যাস: Φ600mm, ঘূর্ণন গতি: 1r/মিনিট, ভারবহন ক্ষমতা: ≤50kgs |
| Test Duration: | 0.01S～99.9 মিনিট, প্রিসেট করা যেতে পারে | Pressure Gauge: | 0~0.25MPa, প্রদর্শিত হতে পারে |
| High Light: | স্প্রে পায়ের পাতার মোজাবিশেষ অগ্রভাগ পরীক্ষা সিস্টেম,IPX3 পায়ের পাতার মোজাবিশেষ নজল পরীক্ষা সিস্টেম,IEC60529 পায়ের পাতার মোজাবিশেষ অগ্রভাগ পরীক্ষা সিস্টেম |
||
IEC60529 উচ্চ মানের IPX3~6 স্প্রে অগ্রভাগ এবং পায়ের পাতার মোজাবিশেষ নজল টেস্ট সিস্টেম
পণ্যের তথ্য:
ইলেকট্রনিক এবং বৈদ্যুতিক পণ্য, অটোমোবাইল, মোটরসাইকেলের যন্ত্রাংশ, গৃহস্থালীর যন্ত্রপাতি, সিল এবং জলের জেটের নিচে ল্যাম্পের জন্য পরিবেষ্টনের প্রতিরক্ষামূলক কার্যকারিতা যাচাই করতে টেস্টিং সিস্টেমটি IPX3, IPX4, IPX5 এবং IPX6 ডিগ্রিতে ব্যবহার করা হয়।
এই আইপিএক্স৪, আইপিএক্স৫ এবং আইপিএক্স৬ ওয়াটার ইনগ্রেস টেস্টিং ইকুইপমেন্ট নিশ্চিত করে যে পানির স্প্রে গতি পানি সরবরাহের প্রবাহ নিয়ন্ত্রণ করে মানসম্মত প্রয়োজনীয় মান পর্যন্ত পৌঁছেছে, আইইসি-তে দেখানো স্ট্যান্ডার্ড পরীক্ষার অগ্রভাগ থেকে পানির স্রোত সহ সমস্ত ব্যবহারযোগ্য দিক থেকে ঘেরটি স্প্রে করা হয়। 60529 চিত্র 5 এবং 6. টেস্টিং সিস্টেমটি IPX3, IPX4, IPX5 এবং IPX6 ডিগ্রিতে ইলেকট্রনিক এবং বৈদ্যুতিক পণ্য, অটোমোবাইল, মোটরসাইকেল যন্ত্রাংশ, গৃহস্থালীর যন্ত্রপাতি, সিল এবং জলের জেটের নীচে ল্যাম্পগুলির জন্য ঘেরের প্রতিরক্ষামূলক কার্যকারিতা যাচাই করতে ব্যবহৃত হয়।
এই আইপিএক্স৪, আইপিএক্স৫ এবং আইপিএক্স৬ ওয়াটার ইনগ্রেস টেস্টিং ইকুইপমেন্ট নিশ্চিত করে যে পানির স্প্রে গতি পানি সরবরাহের প্রবাহ নিয়ন্ত্রণ করে মানসম্মত প্রয়োজনীয় মান পর্যন্ত পৌঁছেছে, আইইসি-তে দেখানো স্ট্যান্ডার্ড পরীক্ষার অগ্রভাগ থেকে পানির স্রোত সহ সমস্ত ব্যবহারযোগ্য দিক থেকে ঘেরটি স্প্রে করা হয়। 60529 চিত্র 5 এবং 6।
মান সম্মত:
IEC 60529-2013 "ঘের দ্বারা প্রদত্ত সুরক্ষা ডিগ্রী (IP কোড)" IPX3, IPX4, IPX5 এবং IPX6৷
গঠন:

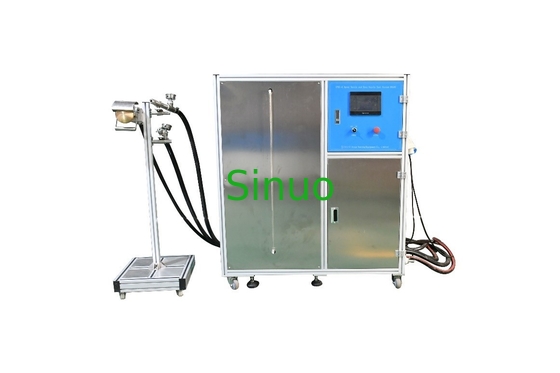

পুরো পরীক্ষার সরঞ্জামের মধ্যে রয়েছে IPX3, IPX4 স্প্রে অগ্রভাগের এক সেট, ওয়াটার জেট অগ্রভাগের এক সেট, জল স্টোরেজ ট্যাঙ্কের সাথে একত্রিত একটি বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট, অগ্রভাগের জন্য একটি সমর্থন এবং একটি টার্নটেবল।নমুনা টার্নটেবলের উপর স্থাপন করা হয়, টার্নটেবলটি 1r/মিনিট ঘূর্ণন গতিতে মোটর ড্রাইভিং দ্বারা ঘূর্ণায়মান হয়, যাতে এনক্লোজারটি স্ট্যান্ডার্ড পরীক্ষার অগ্রভাগ থেকে জলের স্রোত সহ সমস্ত ব্যবহারযোগ্য দিক থেকে স্প্রে করা হয়।বৈদ্যুতিক নিয়ন্ত্রণ অংশ এবং জল স্টোরেজ ট্যাংক একত্রিত করা হয়.এই পুরো সিস্টেমটি খোলা কাঠামো গ্রহণ করে।
প্রযুক্তিগত পরামিতি:
|
IPX3/4 |
|
|
স্প্রে অগ্রভাগের পরামিতি |
বাইরের ব্যাস: Ф102 মিমি, গোলাকার ব্যাস: SФ75.5 মিমি, কেন্দ্রে 1টি গর্ত, 30° পিচে 12টি ছিদ্রের 2টি অভ্যন্তরীণ বৃত্ত, 15° পিচে 24টি ছিদ্রের 4টি বাইরের বৃত্ত, Ф0.5mm এর মোট 121টি গর্ত, যা দিয়ে তৈরি পিতল
|
|
জলের প্রবাহ |
10L/মিনিট±5%, ফ্লো মিটার রোটামিটারের মাধ্যমে সামঞ্জস্যযোগ্য, ইলেকট্রনিক ফ্লোমিটার ঐচ্ছিক |
|
চাপ |
50～150Kpa, চাপ গেজ পরিমাপ পরিসীমা: 0～0.25Mpa |
|
চলন্ত শিল্ড |
অ্যালুমিনিয়াম দিয়ে তৈরি, বিচ্ছিন্ন হতে পারে |
|
জল স্প্রে নির্দেশাবলী |
জল স্প্রে করার কোণ সামঞ্জস্য করা যেতে পারে |
|
IPX5/6 |
|
|
পায়ের পাতার মোজাবিশেষ অগ্রভাগ পরামিতি |
IPX5: Ф6.3mm;IPX6: Ф12.5 মিমি
|
|
ডেলিভারি রেট |
IPX5: 12.5±0.625L/মিনিট IPX6: 100±5 লি/মিনিট |
|
অগ্রভাগ থেকে ঘের পৃষ্ঠের দূরত্ব |
2.8m (নজল থেকে টার্নটেবলের কেন্দ্রের পৃষ্ঠের দূরত্ব, স্ট্যান্ডার্ডের জন্য 2.5-3 মিটার প্রয়োজন) |
|
ওয়াটার জেটের দিকনির্দেশ |
জল জেটিং এর কোণ সামঞ্জস্য করা যেতে পারে |
|
সাধারণ |
|
|
নিয়ন্ত্রণ ও অপারেশন |
পিএলসি এবং টাচ স্ক্রিন ইন্টেলিজেন্ট কন্ট্রোল সিস্টেম |
|
অগ্রভাগ স্থির পদ্ধতি |
স্প্রে অগ্রভাগ এবং পায়ের পাতার মোজাবিশেষ অগ্রভাগ সমর্থন উপর সংশোধন করা হয় |
|
চাপ পরিমাপক |
0~0.25MPa, প্রদর্শিত হতে পারে |
|
পরীক্ষার সময়কাল |
0.01S～99.9 মিনিট, প্রিসেট করা যেতে পারে |
|
টার্নটেবল |
ব্যাস: Φ600mm, ঘূর্ণন গতি: 1r/মিনিট, ভারবহন ক্ষমতা: ≤50kgs |
|
জল সংরক্ষণের ট্যাঙ্ক |
এই পরীক্ষা পদ্ধতিটি খোলা ধরনের কাঠামো গ্রহণ করে, পরীক্ষার জল পুনর্ব্যবহৃত হয় না।পরীক্ষার সিস্টেমটি প্রায় 500L স্টেইনলেস স্টীল ওয়াটার স্টোরেজ ট্যাঙ্ক দিয়ে সজ্জিত।জলের সঞ্চয়স্থান ট্যাঙ্কটি স্বয়ংক্রিয়ভাবে জলের প্রবেশকে নিয়ন্ত্রণ করতে একটি জল স্তরের ফ্লোট ভালভ দিয়ে সজ্জিত, এবং শুষ্ক জলের কারণে পাম্পটিকে কার্যকরভাবে ক্ষতিগ্রস্থ হওয়া থেকে রক্ষা করার জন্য উচ্চ এবং নিম্ন জল স্তরের অ্যালার্ম সনাক্তকরণ রয়েছে।জল স্টোরেজ ট্যাংক এবং বৈদ্যুতিক নিয়ন্ত্রণ অংশ একত্রিত করা হয়. |
|
নিরাপত্তা সুরক্ষা |
ফেজ সিকোয়েন্স সুরক্ষা, ফুটো সুরক্ষা, জলের ঘাটতি সুরক্ষা, অস্বাভাবিক সুরক্ষা। |
|
পাওয়ার সাপ্লাই |
AC380V, 50Hz, 4KW |
