লোড সহ IEC 60309-1 যানবাহন চার্জিং ইন্টারফেস কেবল নমন পরীক্ষার সরঞ্জাম

MOQ:	1
মূল্য:	Customized
স্ট্যান্ডার্ড প্যাকেজিং:	পাতলা পাতলা কাঠের কেস
প্রসবের সময়ের:	30 দিন
মূল্যপরিশোধ পদ্ধতি:	টি/টি
সরবরাহ ক্ষমতা:	প্রতি মাসে 1 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

Sinuo

সাক্ষ্যদান

Calibration Certificate (Cost Additional)

মডেল নম্বার

SNQC1009

পরীক্ষা কেন্দ্র:

একটা স্টেশন

নিয়ন্ত্রণ পদ্ধতি:

পিএলসি নিয়ন্ত্রণ

চালানোর ধরণ:

সার্ভো মোটর

ক্ল্যাম্পিং পদ্ধতি:

যান্ত্রিক ক্ল্যাম্পিং

নমনীয় কোণ:

0-360°, সামঞ্জস্যযোগ্য

ফ্লেক্সিং রেট:

0-60 চক্র/মিনিট

ফ্লেক্সিং সাইকেল:

0~999999 প্রিসেট করা যেতে পারে

লোড ওজন:

20N, 25N, 50N, 75N, 100N

বিশেষভাবে তুলে ধরা:

চার্জিং ইন্টারফেস ক্যাবল বেন্ডিং টেস্ট ইকুইপমেন্ট

IEC 60309-1 বেন্ডিং টেস্ট ইকুইপমেন্ট

পণ্যের বর্ণনা

লোড সহ IEC 60309-1 যানবাহন চার্জিং ইন্টারফেস কেবল নমন পরীক্ষার সরঞ্জাম

যানবাহন চার্জিং ইন্টারফেস কেবল নমন পরীক্ষার সরঞ্জামের জন্য পণ্যের সংক্ষিপ্ত বিবরণ:

নমনীয়তা পরীক্ষার যন্ত্রটি IEC62196-1: 2020 ধারা 26.4 চিত্র 20, IEC60309-1: 2012 ধারা 24.4 চিত্র 9, ইত্যাদির প্রয়োজনীয়তা অনুসারে ডিজাইন এবং তৈরি করা হয়েছে। এটি গাড়ির প্লাগগুলির যান্ত্রিক লোড ফ্লেক্সিং পরীক্ষা প্রক্রিয়া করতে ব্যবহৃত হয়, তাই -আউটলেট এবং কাপলার নন-রিওয়্যারযোগ্য আনুষাঙ্গিক।

সরঞ্জামগুলি পিএলসি নিয়ন্ত্রণ গ্রহণ করে এবং 7-ইঞ্চি রঙের মানব-মেশিন ইন্টারফেস দ্বারা পরিচালিত, নমনীয় কোণ নিয়ন্ত্রণ করতে একটি সার্ভো মোটর ব্যবহার করে।ফ্লেক্সিং অ্যাঙ্গেল, ফ্লেক্সিং স্পিড এবং টেস্ট সাইকেল টাচ স্ক্রিনে প্রিসেট করা যেতে পারে।পরীক্ষা স্বয়ংক্রিয়ভাবে সেট পরামিতি অনুযায়ী বাহিত হয়.পরীক্ষার সময়গুলি পরীক্ষার সময়গুলির পূর্বনির্ধারিত সংখ্যায় পৌঁছলে, ডিভাইসটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায় এবং পরীক্ষা সমাপ্তির সংকেত প্রম্পট দেয়।পরীক্ষার সরঞ্জামগুলিতে উচ্চ-নির্ভুল ডিজিটাল ডিসপ্লে, উচ্চ-দক্ষ ডিজিটাল ফ্রিকোয়েন্সি রূপান্তর, সুনির্দিষ্ট গতির সমন্বয়, ছয়-সংখ্যার মেমরি সেটিং, মাল্টি-ফাংশন মডুলার ফিক্সচার, ঘূর্ণায়মান সেন্টার সেন্টারিং মেজারিং টুল এবং বিল্ট-ইন লোডের সুবিধা রয়েছে যা সরবরাহ করতে পারে। পরীক্ষার সময় নমুনা পরীক্ষা করার জন্য ভোল্টেজ লোড করুন।

যানবাহন চার্জিং ইন্টারফেস কেবল নমন পরীক্ষার সরঞ্জামের জন্য প্রযুক্তিগত পরামিতি:

টেস্ট স্টেশন	একক
বৈদ্যুতিক নিয়ন্ত্রণ পদ্ধতি	পিএলসি বুদ্ধিমান সমন্বিত নিয়ন্ত্রণ, 7-ইঞ্চি মানবিক স্পর্শ ইন্টারফেস অপারেশন
চালানোর ধরণ	সার্ভো মোটর
নমুনা ক্ল্যাম্পিং পদ্ধতি	যান্ত্রিক ক্ল্যাম্পিং, ক্ল্যাম্পিং পয়েন্টের অবস্থান সামঞ্জস্যযোগ্য
নমনীয় কোণ	0-360° অবাধে সামঞ্জস্য করা যেতে পারে (উল্লম্বের উভয় পাশে ডিফল্ট 90°, 45°)
ফ্লেক্সিং রেট	0-60 চক্র / মিনিট, প্রিসেট করা যেতে পারে
ফ্লেক্সিং সাইকেল	0~999999 প্রিসেট হতে পারে, ডিফল্ট 20000 চক্র
লোড ওজন	20N, 25N, 50N, 75N, 100N
লোড পাওয়ার	অন্তর্নির্মিত, কন্ডাক্টর 0-250V এবং বর্তমান AC0-400A এর মধ্যে সামঞ্জস্যযোগ্য ভোল্টেজ সহ
পরীক্ষার রায়	প্রদত্ত সংকেত দ্বারা বিচার করা যখন কারেন্ট সঞ্চালিত হয় বা না হয়
সরঞ্জামের মাত্রা এবং ওজন	L 850mm W 800mm H 1500mm, পুরো মেশিনটি প্রায় 200Kg
পাওয়ার সাপ্লাই	তিন ফেজ AC380V±10%, 50Hz/60Hz

যানবাহন চার্জিং ইন্টারফেস কেবল নমন পরীক্ষার সরঞ্জামের জন্য সাধারণ ত্রুটি এবং চিকিত্সা:

না.	দোষ	কারণ	চিকিৎসা
1	পাওয়ার সুইচ চালু করুন, কিন্তু ইন্ডিকেটর লাইট জ্বলে না	বাহ্যিক পাওয়ার সাপ্লাই সংযুক্ত নেই	বহিরাগত পাওয়ার সাপ্লাই সংযোগ করুন
		ফিউজ ভেঙে গেছে	কারণ খুঁজে বের করুন এবং ফিউজ পরিবর্তন করুন।
		ইন্ডিকেটর লাইট নষ্ট হয়ে গেছে	আলো প্রতিস্থাপন করুন
2	পাওয়ার সুইচ চালু করুন, টাচ স্ক্রিন কাজ করছে না	অভ্যন্তরীণ DC24V পাওয়ার সাপ্লাই সমস্যায় পড়েছে	DC24V পাওয়ার সাপ্লাই প্রতিস্থাপন করুন
2	পাওয়ার সুইচ চালু করুন, টাচ স্ক্রিন কাজ করছে না	টাচস্ক্রিন ক্ষতিগ্রস্ত হয়েছে	টাচস্ক্রিন প্রতিস্থাপন করুন
3	টাচ স্ক্রিন কোন সাড়া নেই	PLC এর সাথে সংযোগটি ঢিলেঢালা	পুনরায় সংযোগ করুন
3	টাচ স্ক্রিন কোন সাড়া নেই	টাচস্ক্রিন ক্ষতিগ্রস্ত হয়েছে	টাচস্ক্রিন প্রতিস্থাপন করুন
4	লোড পাওয়ার কোন পাওয়ার সাপ্লাই	লোড সকেট ক্ষতিগ্রস্ত	সকেট প্রতিস্থাপন করুন
4	লোড পাওয়ার কোন পাওয়ার সাপ্লাই	ফিউজ ভেঙে গেছে	ফিউজ পরিবর্তন করুন
5	স্টার্ট বোতাম টিপুন, কিন্তু ফিক্সচার কাজ করে না।	পরীক্ষার সময়ের প্রদর্শন মান এবং প্রিসেট মান একই	প্রেস কাউন্ট সাফ
		ই-স্টপ বোতামটি রিসেট করা হয়নি	ই-স্টপ বোতাম ছেড়ে দিন
		মেশিনে বিদেশী বস্তু আছে, যন্ত্রপাতি আটকে আছে	বিদেশী বস্তু সরান
		এটি স্বয়ংক্রিয় পরীক্ষা মোডের অধীনে নয়	স্টার্ট বোতাম টিপুন
		মোটর সংযোগ আলগা	পুনরায় সংযোগ করুন
		প্রারম্ভিক অবস্থানে নয়	হোমিং
6	মোটর ঘোরে কিন্তু ম্যানিপুলেটর ঘোরে না	মোটর আউটপুট শ্যাফট সংযোগকারী আলগা কিনা পরীক্ষা করুন	পুনরায় সংযোগ করুন
6	মোটর ঘোরে কিন্তু ম্যানিপুলেটর ঘোরে না	ড্রাইভ বেল্ট ভাঙ্গা বা খুব ঢিলে কিনা তা পরীক্ষা করুন	ড্রাইভ বেল্ট প্রতিস্থাপন করুন
7	গোলমাল	সুইভেল গতি কম বা খুব বেশি	গতি রিসেট করুন
7	গোলমাল	মোটর সংযোগ আলগা	পুনরায় সংযোগ করুন

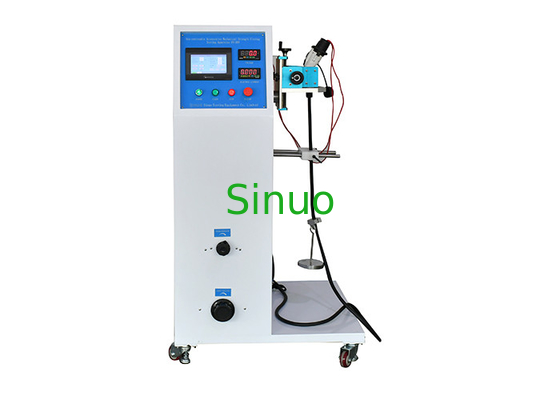

লোড সহ IEC 60309-1 যানবাহন চার্জিং ইন্টারফেস কেবল নমন পরীক্ষার সরঞ্জাম 0

লোড সহ IEC 60309-1 যানবাহন চার্জিং ইন্টারফেস কেবল নমন পরীক্ষার সরঞ্জাম 1

লোড সহ IEC 60309-1 যানবাহন চার্জিং ইন্টারফেস কেবল নমন পরীক্ষার সরঞ্জাম 2
