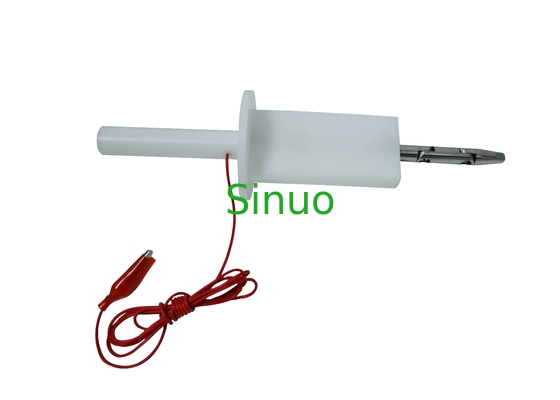

আইইসি 61851-1 স্টেইনলেস স্টিল আইপিএক্সএক্সবি স্ট্যান্ডার্ড টেস্ট ফিঙ্গার উইথ অ্যালিগেটর ক্লিপ
| Model: | SN2210-2 | Name: | স্ট্যান্ডার্ড টেস্ট আঙুল |
| A-A Section diameter: | Ф50 (মিমি) | A-A Section width: | 20±0.2 (মিমি) |
| Fingertip taper: | 14 বা 0 -10’ | Fingertip to baffle: | 180±0.2 (মিমি) |
| Baffle diameter: | Ф75±0.2 (মিমি) | Baffle thickness: | 5±0.5 (মিমি) |
| High Light: | IPXXB স্ট্যান্ডার্ড টেস্ট ফিঙ্গার,স্টেইনলেস স্টিল স্ট্যান্ডার্ড টেস্ট ফিঙ্গার,অ্যালিগেটর ক্লিপ স্ট্যান্ডার্ড টেস্ট ফিঙ্গার |
||
আইইসি 61851-1 স্টেইনলেস স্টিল আইপিএক্সএক্সবি স্ট্যান্ডার্ড টেস্ট ফিঙ্গার উইথ অ্যালিগেটর ক্লিপ
পন্যের স্বল্প বিবরনী:
এটি IEC61032 চিত্র 2 টেস্ট প্রোব বি অনুসারে তৈরি একটি নির্ভুলতা পরীক্ষা আঙুল, এটি IEC 61851-1 ধারা 8 এবং 12.4, ইত্যাদি দ্বারা প্রয়োজনীয়।
আবেদন:
এই অনুসন্ধানটি বিপজ্জনক অংশগুলিতে অ্যাক্সেসের বিরুদ্ধে মৌলিক সুরক্ষা যাচাই করার উদ্দেশ্যে করা হয়েছে।এটি একটি আঙুল দিয়ে অ্যাক্সেসের বিরুদ্ধে সুরক্ষা যাচাই করতেও ব্যবহৃত হয়।
এই টেস্ট ফিঙ্গার প্রোবটিতে ডিটো, ফিঙ্গার, বেস এবং ইনসুলেটেড হ্যান্ডেল রয়েছে যা মানুষের হাতের বৈশিষ্ট্যগুলিকে অনুকরণ করে।এটির দুটি চলমান জয়েন্ট রয়েছে, যা 90° এ বাঁকা হতে পারে।
প্রযুক্তিগত পরামিতি:
| মডেল | SN2210-2 |
| নাম | স্ট্যান্ডার্ড টেস্ট আঙুল |
| জয়েন্ট ঘ | 30±0.2 (মিমি) |
| জয়েন্ট 2 | 60±0.2 (মিমি) |
| আঙুলের দৈর্ঘ্য | 80±0.2 (মিমি) |
| বিভ্রান্ত করার জন্য আঙুলের ডগা | 180±0.2 (মিমি) |
| নলাকার | R2±0.05 (মিমি) |
| গোলাকার | S4±0.05 (মিমি) |
| আঙুলের কাটিং বেভেল কোণ | 37o 0 -10' |
| আঙুলের ডগা টেপার | 14o 0 -10' |
| আঙুলের ব্যাস পরীক্ষা করুন | Ф120-0.05(মিমি) |
| AA বিভাগ ব্যাস | Ф50 (মিমি) |
| AA বিভাগের প্রস্থ | 20±0.2 (মিমি) |
| ব্যাস ধাক্কাধাক্কি | Ф75±0.2 (মিমি) |
| বাফেল বেধ | 5±0.5 (মিমি) |
কাস্টমাইজযোগ্য:
অ্যালিগেটর ক্লিপ দিয়ে সজ্জিত হলে এটি অ্যান্টি-ইলেকট্রিক শক পরীক্ষার জন্য ব্যবহার করা যেতে পারে।অথবা ঘের সুরক্ষা পরীক্ষার জন্য ব্যবহার করা হয় যখন হ্যান্ডেলের শেষে M6 এর থ্রেডেড গর্তটি একটি টান এবং পুশ ফোর্স গেজের সাথে সংযোগ করার জন্য নির্দিষ্ট বল অর্জনের জন্য।
