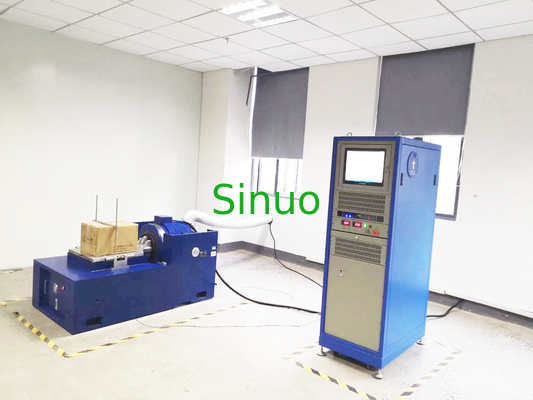

প্রিন্ট ফাংশন সহ 3500Hz ব্যাটারি ভাইব্রেশন ইমপ্যাক্ট টেস্ট বেঞ্চ
| Sinusoidal thrust: | 2940N (300kg.f) | Impact thrust: | 5880n （600kg.f） |
| Frequency range: | DG～3500Hz | Continuous displacement: | 20 মিমি |
| Impact displacement: | 25 মিমি | Maximum speed: | 1.8m/s |
| Maximum acceleration: | 981m/s2 | Dynamic diameter: | Φ150 মিমি |
| High Light: | ব্যাটারি ভাইব্রেশন ইমপ্যাক্ট টেস্ট বেঞ্চ,3500Hz ব্যাটারি ইমপ্যাক্ট টেস্ট বেঞ্চ |
||
IEC 62133-1 ব্যাটারি ভাইব্রেশন ইমপ্যাক্ট টেস্ট বেঞ্চ প্রিন্ট ফাংশন সহ
সংক্ষিপ্ত বিবরণ:
এই ভাইব্রেশন সিস্টেমটি IEC 60068-2-6-এর সাথে সঙ্গতিপূর্ণ, এটি IEC 62133-1:2017 ধারা 7.2.2, IEC 62133-2:2017 ধারা 7.3.8.1, ইত্যাদি দ্বারা প্রয়োজনীয়।
প্রযুক্তিগত পরামিতি:
| কম্পন জেনারেটর | |
| সাইনুসয়েডাল থ্রাস্ট | 2940N (300kg.f) |
| এলোমেলো খোঁচা | 2940N (300kg.f) |
| প্রভাব খোঁচা | 5880N(600kg.f) |
| কম্পাংক সীমা | DG～3500Hz |
| ক্রমাগত স্থানচ্যুতি | 20 মিমি |
| প্রভাব স্থানচ্যুতি (সর্বোচ্চ স্থানচ্যুতি) | 25 মিমি |
| সর্বোচ্চ গতি | 1.8m/s |
| সর্বোচ্চ ত্বরণ | 981m/s2 (100 গ্রাম) (চাপ নাই) |
| গতিশীল ব্যাস | Φ150 মিমি |
| প্রথম-ক্রম অনুরণিত ফ্রিকোয়েন্সি | 2900 Hz±5% |
| অনুমোদনযোগ্য উদ্ভট মুহূর্ত | ≤2500N·cm |
| চলমান অংশগুলির সমতুল্য ভর | 3 কেজি |
| সংযোগ বিন্দু লোড | 13 |
| টেবিল স্ক্রু আকার (মান) | M8 |
| টেবিল স্ক্রু লেআউট (ব্যাস, ইউয়ান ঝৌ) | 13-M8 গভীরতা 16 মিমি |
| অক্ষীয় কম্পন বিচ্ছিন্নতা ফ্রিকোয়েন্সি | 3Hz |
| সর্বাধিক চাপ | 120 কেজি |
| চৌম্বক প্রবাহ ফুটো | ≤1mT |
| পরিবেষ্টিত তাপমাত্রা | 0~40℃ |
| আকার | 1600 মিমি × 800 মিমি × 700 মিমি |
| ওজন | 1100 কেজি |
| পাওয়ার এম্প্লিফায়ার আউটপুট | 3kVA |
| শব্দ অনুপাত থেকে সংকেত | 65 ডিবি |
| সিস্টেম সুরক্ষা |
|
| রেট আউটপুট ভোল্টেজ | 100Vrms |
| আউটপুট বর্তমান | 150A ধাপের সাথে, সর্বোচ্চ 6000A পর্যন্ত হতে পারে |
| ইনপুট প্রতিবন্ধকতা | ≥15kΩ |
| ইনপুট সংকেত ভোল্টেজ | ≤1.5Rms |
| পাওয়ার এম্প্লিফায়ারের দক্ষতা | 92% |
| হারমোনিক বিকৃতি (প্রতিরোধের লোড) | ~1.0% |
| আউটপুট ভোল্টেজ পরিমাপ ত্রুটি | ≤5% |
| আউটপুট বর্তমান পরিমাপ ত্রুটি | ≤5% |
| আউটপুট বর্তমান ক্রেস্ট ফ্যাক্টর | ≥3 |
| ডিসি স্থায়িত্ব | আউটপুটে জিরো ড্রিফট 30mv/8h এর কম |
| কম্পাংক সীমা | 1-3500Hz:±3dB ； মাঝারি ফ্রিকোয়েন্সি লাভ:≥80 |
| ডিসি/এসি রূপান্তর দক্ষতা | 92% |
| লোড সম্পত্তি | প্রতিরোধী, ক্যাপাসিটিভ, আবেগগতভাবে স্বেচ্ছাচারী |
| সমান্তরাল প্রবাহের ভারসাম্যহীনতা | ≤2.8% |
| গড় সময় বিনামূল্যে কাজের সময় (MTBF) | <3500 ঘন্টা |
| কুলিং মোড | জোরপূর্বক এয়ার কুলিং |
| শক্তি | AC 3ফেজ 380V±10%, 60Hz |
| আকার | 600 মিমি × 620 মিমি × 1600 মিমি |
| ওজন | 580 কেজি |
| মাফলার দিয়ে কুলিং ফ্যান | |
| ফ্যানের শক্তি | 0.75kW |
| বাতাসের পরিমাণ | 0.1 মি3/s |
| নালী ব্যাস | 125 মিমি |
| নালী দৈর্ঘ্য | 4 মি |
| বাতাসের চাপ | 1 কেপিএ |
| আকার | 500 মিমি × 520 মিমি × 650 মিমি |
| ওজন | 30 কেজি |
| অনুভূমিক এক্সটেনশন স্লাইড | |
| প্ল্যাটফর্মের আকার | 500×500 মিমি |
| সমতুল্য ভর (সর্বোচ্চ লোড-ভারবহন) | 28 কেজি |
| উপরের আবদ্ধ ফ্রিকোয়েন্সি | সাইন 2000Hz, এলোমেলো 2000Hz |
| উপাদান | ম্যাগনেসিয়াম অ্যালুমিনিয়াম খাদ |
| উল্লম্ব সম্প্রসারণ টেবিল | |
| প্ল্যাটফর্মের আকার | 500 মিমি × 500 মিমি |
| সমতুল্য ভর (সর্বোচ্চ লোড-ভারবহন) | 28 কেজি |
| উপরের আবদ্ধ ফ্রিকোয়েন্সি | সাইন 1500Hz, এলোমেলো 2000Hz |
| উপাদান | ম্যাগনেসিয়াম অ্যালুমিনিয়াম খাদ |
ডিজিটাল সুইচ পাওয়ার অ্যামপ্লিফায়ার ওভারভিউ:
1. ব্যবহারকারীরা যেকোনো সময় প্রতিটি মডিউল এবং সিস্টেমের কাজের অবস্থা পরীক্ষা করতে পারেন।একটি পাওয়ার মডিউল ব্যর্থ হলে, এটি ম্যানুয়ালি সরানো যেতে পারে।
2. পাওয়ার ফ্যাক্টর ক্ষতিপূরণ ডিভাইসের সাথে, পুরো পাওয়ার এম্প্লিফায়ারের পাওয়ার ফ্যাক্টর 92% পর্যন্ত হয়, যাতে পাওয়ার গ্রিডের ক্ষমতা সম্পূর্ণরূপে ব্যবহার করা যায়।
3. সাইনোসয়েডাল ফ্রিকোয়েন্সি ডবল পালস প্রস্থ মডুলেশন প্রযুক্তি ব্যবহার করে, পাওয়ার এম্প্লিফায়ারের একটি উচ্চ সংকেত-টু-শব্দ অনুপাত রয়েছে।
4. পাওয়ার সাপ্লাই স্যুইচ করার কাজের নীতি ব্যবহার করে, রূপান্তর দক্ষতা উচ্চ, এবং পাওয়ার মডিউলের রূপান্তর দক্ষতা 92% এ পৌঁছাতে পারে।সম্পূর্ণ শক্তি পরিবর্ধক সিস্টেম সম্পূর্ণরূপে বায়ু ঠান্ডা করা হয়.
5. ইলেকট্রনিক স্বয়ংক্রিয় কারেন্ট-শেয়ারিং প্রযুক্তি ব্যবহার করে, প্রতিটি মডিউলের সমান্তরাল সংযোগ প্রায় একই, এবং সমান্তরাল ভারসাম্যহীন বর্তমান ভাগ করে নেওয়ার অনুপাত হল ≤2%।
6. পাওয়ার ডিভাইস আমদানি করা ফিল্ড ইফেক্ট মডিউল গ্রহণ করে (অন্যান্য দেশীয় নির্মাতারা সাধারণত ফিল্ড ইফেক্ট একক-টিউব ব্যবহার করে)।সুরক্ষা সার্কিট হ্রাস করা হয়েছে, নির্ভরযোগ্যতা উন্নত হয়েছে, বর্তমান ক্ষমতা বড় এবং একটি একক পাওয়ার মডিউল বাক্সের সর্বাধিক আউটপুট 25 কেভিএ।
7. পাওয়ার মডিউল বক্সটি আকারে ছোট, 5kVA, 10kVA, 15kVA, 20kVA, ইত্যাদি সহ, যা ব্যবহারকারীর প্রকৃত পরিস্থিতি অনুযায়ী নির্বাচন করা যেতে পারে।
8. সম্পূর্ণ সুরক্ষা ফাংশন, সমগ্র শক্তি পরিবর্ধক 18 সুরক্ষা ফাংশন আছে
উল্লম্ব সম্প্রসারণ সারণী:
প্রকৃত কম্পন পরীক্ষায়, পরীক্ষিত পণ্যটি প্রায়শই বৈদ্যুতিক টেবিলের শীর্ষের চেয়ে বড় হয়।এই সময়ে, মূল টেবিল শীর্ষ প্রসারিত করা প্রয়োজন।একটি সাধারণ পদ্ধতি হল একটি সহায়ক টেবিল ইনস্টল করা।কিছু পরীক্ষিত পণ্য বিশেষ ইনস্টলেশন প্রয়োজন.এই ইনস্টলেশন পূরণ করার জন্য এটি একটি কাস্টম ফিক্সচার প্রয়োজন.উপরের উভয় শর্তই অবশ্যই কিছু প্রযুক্তিগত বৈশিষ্ট্য পূরণ করতে হবে, যেমন কাজের ফ্রিকোয়েন্সি, টেবিলের ওজন, টেবিলের ত্বরণ, প্রশস্ততা অভিন্নতা এবং পার্শ্বীয়তা, ইত্যাদি। তাই, এই জাতীয় টেবিল বা ফিক্সচারের জন্য কঠোর প্রয়োজনীয়তা রয়েছে।টিবি সম্প্রসারণ সারণী এবং বিশেষ ফিক্সচারগুলি যত্ন সহকারে গণনা করা হয়েছে এবং যত্ন সহকারে ডিজাইন করা হয়েছে যাতে ব্যবহারকারীরা কাঠামো, উপকরণ এবং উত্পাদন প্রক্রিয়াগুলি থেকে সর্বোত্তম কর্মক্ষমতা পায় তা নিশ্চিত করতে।
অনুভূমিক এক্সটেনশন স্লাইড:
এটি একটি উচ্চ টিপিং মুহূর্ত এবং পার্শ্বীয় সীমাবদ্ধতা আছে.একই সময়ে স্টিয়ারিং তেল ফিল্ম স্যাঁতসেঁতে বৈশিষ্ট্য বজায় রাখা.ওয়াটার স্মুথিং প্ল্যাটফর্মটি একটি স্কেটবোর্ড, একটি সংযোগকারী, একটি প্রাকৃতিক গ্রানাইট প্লেট এবং একটি অনুভূমিক স্লাইড বেস দ্বারা গঠিত।
উচ্চ-চাপের তেলটি ড্যাম্পারের মাধ্যমে একটি নিম্ন-চাপের তেলে পরিণত হয়, স্লাইড টেবিলের নীচের পৃষ্ঠ এবং গ্রানাইট প্লেটের মধ্যে তেল ফিল্মের একটি স্তর তৈরি করে।তেল ফিল্ম প্রধানত তৈলাক্তকরণের ভূমিকা পালন করে এবং যখন স্লাইডিং টেবিল মেসা গ্রানাইট প্লেটে চলে যায় তখন উত্পন্ন ঘর্ষণ হ্রাস করে।গ্রানাইট স্ল্যাবের উপর সরানোর জন্য অনুভূমিক স্লাইড টেবিলটি বিনামূল্যে করুন।উচ্চ-চাপের তেলের উত্স এবং অনুভূমিক স্লাইডটি উচ্চ-চাপ তেলের পাইপ দ্বারা একসাথে সংযুক্ত থাকে, যাতে অনুভূমিক স্লাইড সিস্টেমের একটি সাধারণ কাঠামো, সুবিধাজনক অপারেশন এবং রক্ষণাবেক্ষণ এবং নির্ভরযোগ্য অপারেশন রয়েছে।
