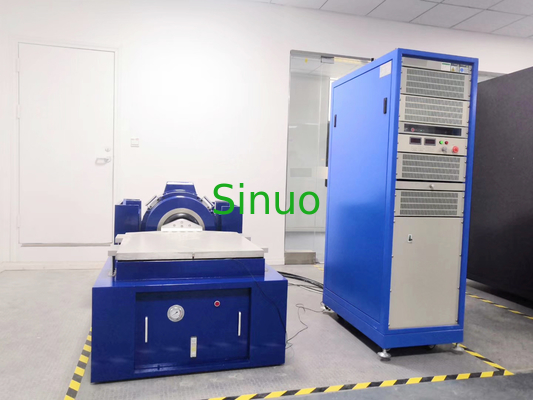

আইইসি 62133-1 ব্যাটারি ভাইব্রেশন ইমপ্যাক্ট টেস্ট বেঞ্চ আওয়াজ সহ - ক্যানসেলিং ফ্যান
| Sinusoidal thrust: | 2940N (300kg.f) | Impact thrust: | 5880n （600kg.f） |
| Frequency range: | DG～3500Hz | Continuous displacement: | 20 মিমি |
| Impact displacement: | 25 মিমি | Maximum speed: | 1.8m/s |
| Maximum acceleration: | 981m/s2 | Dynamic diameter: | Φ150 মিমি |
| High Light: | ব্যাটারি ভাইব্রেশন ইমপ্যাক্ট টেস্ট বেঞ্চ,IEC 62133-1 ইমপ্যাক্ট টেস্ট বেঞ্চ |
||
IEC 62133-1 ব্যাটারি ভাইব্রেশন ইমপ্যাক্ট টেস্ট বেঞ্চ যার সাথে নয়েজ-ক্যান্সেল ফ্যান
সংক্ষিপ্ত বিবরণ:
এই ভাইব্রেশন সিস্টেমটি IEC 60068-2-6-এর সাথে সঙ্গতিপূর্ণ, এটি IEC 62133-1:2017 ধারা 7.2.2, IEC 62133-2:2017 ধারা 7.3.8.1, ইত্যাদি দ্বারা প্রয়োজনীয়।
1. ডাবল চৌম্বকীয় সার্কিট গঠন চারপাশে, একক চৌম্বকীয় সার্কিটের তুলনায়, চৌম্বক ক্ষেত্রের শক্তি শক্তিশালী, প্ল্যাটফর্মের শরীর ছোট, এবং চৌম্বকীয় প্রবাহ ফুটো ছোট।
2. কঙ্কাল-মুক্ত চলন্ত কুণ্ডলী: চলমান কুণ্ডলী ববিন নির্মূল করার কারণে, সক্রিয় সিস্টেমটি হালকা ওজনের, নো-লোড ত্বরণ বেশি এবং চলন্ত কয়েলের প্রথম-ক্রম প্রাকৃতিক কম্পন ফ্রিকোয়েন্সি বেশি, যাতে ফুল-ব্যান্ড তরঙ্গরূপ বিকৃতি ছোট হয়ে যায় এবং চলন্ত কয়েল তাপ অপচয় ভাল হয়।
3. সাসপেনশন ডিভাইস: রোলার আর্ম সাসপেনশন সিস্টেম এবং রৈখিক ভারবহন গাইড, যাতে কম্পন টেবিল গাইড কর্মক্ষমতা ভাল, ভাল বিরোধী ভারসাম্যহীন লোড ক্ষমতা সহ।
4. ছোট গতিশীল দৃঢ়তা এবং বড় স্ট্যাটিক দৃঢ়তা সহ বায়ু বসন্ত সমর্থন শক্তিশালী ভারবহন ক্ষমতা এবং ভাল কম ফ্রিকোয়েন্সি বৈশিষ্ট্য আছে নির্বাচিত করা হয়.
5. ট্রুনিয়ন কম্পন: উল্লম্ব কম্পন বিশেষ ভিত্তি সংরক্ষণ করতে পারে।
6. বিশেষ এয়ার-কুলড কম-শব্দ ফ্যান শীতল প্রভাব বাড়ানোর জন্য একটি নতুন বায়ু নালী নকশা গ্রহণ করে।
প্রযুক্তিগত পরামিতি:
| কম্পন জেনারেটর | |
| সাইনুসয়েডাল থ্রাস্ট | 2940N (300kg.f) |
| এলোমেলো খোঁচা | 2940N (300kg.f) |
| প্রভাব খোঁচা | 5880N(600kg.f) |
| কম্পাংক সীমা | DG～3500Hz |
| ক্রমাগত স্থানচ্যুতি | 20 মিমি |
| প্রভাব স্থানচ্যুতি (সর্বোচ্চ স্থানচ্যুতি) | 25 মিমি |
| সর্বোচ্চ গতি | 1.8m/s |
| সর্বোচ্চ ত্বরণ | 981m/s2 (100 গ্রাম) (চাপ নাই) |
| গতিশীল ব্যাস | Φ150 মিমি |
| প্রথম-ক্রম অনুরণিত ফ্রিকোয়েন্সি | 2900 Hz±5% |
| অনুমোদনযোগ্য উদ্ভট মুহূর্ত | ≤2500N·cm |
| চলমান অংশগুলির সমতুল্য ভর | 3 কেজি |
| সংযোগ বিন্দু লোড | 13 |
| টেবিল স্ক্রু আকার (মান) | M8 |
| টেবিল স্ক্রু লেআউট (ব্যাস, ইউয়ান ঝৌ) | 13-M8 গভীরতা 16 মিমি |
| অক্ষীয় কম্পন বিচ্ছিন্নতা ফ্রিকোয়েন্সি | 3Hz |
| সর্বাধিক চাপ | 120 কেজি |
| চৌম্বক প্রবাহ ফুটো | ≤1mT |
| পরিবেষ্টিত তাপমাত্রা | 0~40℃ |
| আকার | 1600 মিমি × 800 মিমি × 700 মিমি |
| ওজন | 1100 কেজি |
| পাওয়ার এম্প্লিফায়ার আউটপুট | 3kVA |
| শব্দ অনুপাত থেকে সংকেত | 65 ডিবি |
| সিস্টেম সুরক্ষা |
|
| রেট আউটপুট ভোল্টেজ | 100Vrms |
| আউটপুট বর্তমান | 150A ধাপের সাথে, সর্বোচ্চ 6000A পর্যন্ত হতে পারে |
| ইনপুট প্রতিবন্ধকতা | ≥15kΩ |
| ইনপুট সংকেত ভোল্টেজ | ≤1.5Rms |
| পাওয়ার এম্প্লিফায়ারের দক্ষতা | 92% |
| হারমোনিক বিকৃতি (প্রতিরোধের লোড) | ~1.0% |
| আউটপুট ভোল্টেজ পরিমাপ ত্রুটি | ≤5% |
| আউটপুট বর্তমান পরিমাপ ত্রুটি | ≤5% |
| আউটপুট বর্তমান ক্রেস্ট ফ্যাক্টর | ≥3 |
| ডিসি স্থায়িত্ব | আউটপুটে জিরো ড্রিফট 30mv/8h এর কম |
| কম্পাংক সীমা | 1-3500Hz:±3dB ； মাঝারি ফ্রিকোয়েন্সি লাভ:≥80 |
| ডিসি/এসি রূপান্তর দক্ষতা | 92% |
| লোড সম্পত্তি | প্রতিরোধী, ক্যাপাসিটিভ, আবেগগতভাবে স্বেচ্ছাচারী |
| সমান্তরাল প্রবাহের ভারসাম্যহীনতা | ≤2.8% |
| গড় সময় বিনামূল্যে কাজের সময় (MTBF) | <3500 ঘন্টা |
| কুলিং মোড | জোরপূর্বক এয়ার কুলিং |
| শক্তি | AC 3ফেজ 380V±10%, 60Hz |
| আকার | 600 মিমি × 620 মিমি × 1600 মিমি |
| ওজন | 580 কেজি |
| মাফলার দিয়ে কুলিং ফ্যান | |
| ফ্যানের শক্তি | 0.75kW |
| বাতাসের পরিমাণ | 0.1 মি3/s |
| নালী ব্যাস | 125 মিমি |
| নালী দৈর্ঘ্য | 4 মি |
| বাতাসের চাপ | 1 কেপিএ |
| আকার | 500 মিমি × 520 মিমি × 650 মিমি |
| ওজন | 30 কেজি |
| অনুভূমিক এক্সটেনশন স্লাইড | |
| প্ল্যাটফর্মের আকার | 500×500 মিমি |
| সমতুল্য ভর (সর্বোচ্চ লোড-ভারবহন) | 28 কেজি |
| উপরের আবদ্ধ ফ্রিকোয়েন্সি | সাইন 2000Hz, এলোমেলো 2000Hz |
| উপাদান | ম্যাগনেসিয়াম অ্যালুমিনিয়াম খাদ |
| উল্লম্ব সম্প্রসারণ টেবিল | |
| প্ল্যাটফর্মের আকার | 500 মিমি × 500 মিমি |
| সমতুল্য ভর (সর্বোচ্চ লোড-ভারবহন) | 28 কেজি |
| উপরের আবদ্ধ ফ্রিকোয়েন্সি | সাইন 1500Hz, এলোমেলো 2000Hz |
| উপাদান | ম্যাগনেসিয়াম অ্যালুমিনিয়াম খাদ |
ভাইব্রেশন টেস্ট সিস্টেমে রয়েছে ওয়ান-পিস অনুভূমিক কম্পন জেনারেটর / উল্লম্বভাবে প্রসারিত ট্যাবলেটপ / মাফলার সহ কুলিং ফ্যান / ডিজিটাল সুইচিং পাওয়ার এম্প্লিফায়ার / কম্পন নিয়ন্ত্রণ পরিমাপ যন্ত্র।উপরন্তু, ব্যবহারকারীর পরীক্ষার টুকরা আকার অনুযায়ী, এটি কাস্টমাইজ করা বা উল্লম্ব সম্প্রসারণ টেবিলের সাথে মিলিত করা প্রয়োজন এবং একটি সমন্বিত পরিবেশগত পরীক্ষার সরঞ্জাম গঠন করতে পরিবেশগত পরীক্ষার বাক্সের সাথে মিলিত হতে পারে।
