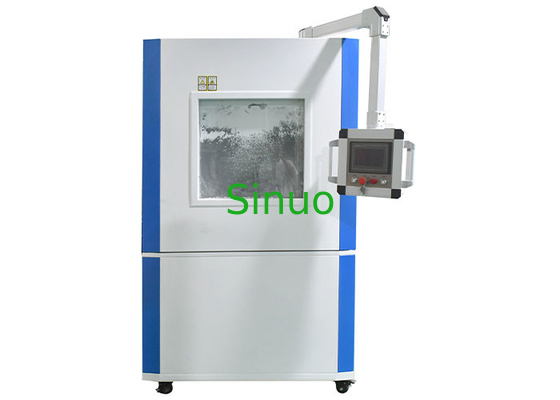

IEC60529-2013 চিত্র 2 IP5X IP6X স্যান্ড ডাস্ট এনভায়রনমেন্টাল টেস্ট চেম্বার 1000L

মডেল এবং কাজের আকার

মডেল: SN441-1000L

চেম্বারের ভিতরের আকার (মিমি): 1000×1000×1000 মিমি (D×W×H)

গঠন এবং উপাদান

এই চেম্বারের মৌলিক নকশা নীতি:

নীচে একটি ধুলো সংগ্রহ পোর্ট সহ একটি শঙ্কু-আকৃতির ফানেল ডিজাইন করুন, ধুলো নিষ্কাশন বন্দরে (নীচে) উচ্চ-চাপ টারবাইন সঞ্চালন ফ্যানের সাকশন পোর্ট ইনস্টল করুন, পাম্প করা ধুলো ভিতরের চেম্বারের শীর্ষে পাঠানো হয় এবং তারপরে অবাধে উপরে থেকে নীচে ছড়িয়ে পড়ে, এইভাবে চক্রগুলি বারবার পুনরাবৃত্তি করে।

গঠন এবং উপাদান:

কভিতরের চেম্বার উপাদান: SUS201 স্টেইনলেস স্টীল আয়না প্যানেল।

খ.বাইরের চেম্বারের উপাদান: আঁকা ইস্পাত প্লেট।

গ.দরজায় বড় পর্যবেক্ষণ জানালা দিয়ে।

dমন্ত্রিসভা একটি ঘন লেমিনার বায়ুপ্রবাহ উত্পাদন করে তা নিশ্চিত করার জন্য অনন্য বায়ু নালী নকশা।

eবেসিক গঠন: প্রিট্রিটমেন্ট বক্স, টেস্ট চেম্বার, ডাস্ট সাকশন পোর্ট, ডাস্ট কালেকশন বক্স, সার্কুলেটিং ডাস্ট ফ্লোয় ডিভাইস, ভ্যাকুয়াম সিস্টেম, ডাস্ট স্টোরেজ ট্যাঙ্ক, ফ্লো ভালভ, হিটিং সিস্টেম, ব্যাকফ্লো ব্লেড, প্রতিরক্ষামূলক ম্যাচ নেট, কনসেনট্রেশন মিটার ব্যাক ডাস্ট টিউব এবং অন্যান্য উপাদান .

প্রযুক্তিগত পরামিতি

কসূক্ষ্ম ধুলো: 75um এর নিচে

খ.মোটা ধুলো: 150um এর নিচে

গ.চেম্বার এবং পাইপলাইনে ধুলোর ঘনত্ব 2kg/m³

dবাতাসের বেগ: 2m/s এর কম (নিয়ন্ত্রণযোগ্য)

eট্যাল্ক পাউডারের পরিমাণ: স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুযায়ী প্রস্তুত (ব্যবহারকারীর দ্বারা প্রস্তুত, প্রথমবারের জন্য কমপক্ষে 2 কেজি, কারণ ট্যাল্ক পাউডার আন্তর্জাতিকভাবে পাঠানোর অনুমতি নেই)

চপিএলসি এবং টাচ স্ক্রিন ইন্টেলিজেন্ট কন্ট্রোল সিস্টেম

gPT100 সেন্সর

জ.তাপমাত্রা সুরক্ষা ফাংশন ওভার

iপাওয়ার ফেজ ক্ষতি সুরক্ষা

jলিকেজ সার্কিট ব্রেকার

k.পাওয়ার সাপ্লাই: তিন ফেজ AC380 V/50Hz

lদরজা: টেম্পারড গ্লাস দরজা

মিভ্যাকুয়াম পাম্প: 60-600L/H

nকন্ট্রোলার: প্রোগ্রামেবল কন্ট্রোলার ব্যবহার করে (এই নিয়ামকের নিম্নলিখিত একাধিক নির্বিচারে সেটিং নিয়ন্ত্রণ ফাংশন রয়েছে):

① ধূলিকণার সময় (স্টপ, ফুঁ) h/m/s নিয়মিত

② চক্র সময়কাল: নির্বিচারে সামঞ্জস্যযোগ্য

③ প্রিসেট পরীক্ষার সময়: 0s～999h99m99s, নির্বিচারে সামঞ্জস্যযোগ্য

④ পাওয়ার সাপ্লাই: অফ-অন-অফ

oধাতু পর্দার আকার: নামমাত্র তারের ব্যাস 50um, তারের মধ্যে নামমাত্র দূরত্ব 75um বা 150um এর কম

পি.ফ্যান: সমস্ত প্লাস্টিকের কেন্দ্রাতিগ পাখা

মন্তব্য: এই পরীক্ষার চেম্বারটি গৃহস্থালীর যন্ত্রপাতি, কম ভোল্টেজের বৈদ্যুতিক যন্ত্রপাতি, অটোমোবাইল, মোটরসাইকেলের যন্ত্রাংশ এবং ইত্যাদির ঘের দ্বারা প্রদত্ত সুরক্ষা ডিগ্রীর প্রয়োজনীয়তা পূরণ করতে পারে।

কাঠামো এবং প্যানেল বর্ণনা:

ডাস্ট টেস্ট চেম্বারের গঠন এবং কাজের নীতি IEC60529-2013 এর মতোই, এবং কম পরিবেষ্টিত তাপমাত্রা বা উচ্চ আর্দ্রতার ক্ষেত্রে ব্যবহারের সুবিধার্থে একটি অতিরিক্ত বায়ুপ্রবাহ গরম করার যন্ত্র দিয়ে সজ্জিত।যখন সিস্টেমটি কাজ করছে, তখন অপারেটর প্রথমে শুকনো স্ট্যান্ডার্ড ট্যাল্ক পাউডার (2kg/M3) ডাস্ট টেস্ট চেম্বারে রাখে, তারপর টেস্ট নমুনা ডাস্ট টেস্ট চেম্বারে রাখে এবং তারপরে একটি উচ্চ-ঘনত্বের ধূলিকণা তৈরি করতে ফ্যান চালু করে। প্রিসেট পরীক্ষার সময় না পৌঁছানো পর্যন্ত চেম্বার (সাধারণত 8 ঘন্টা)।
