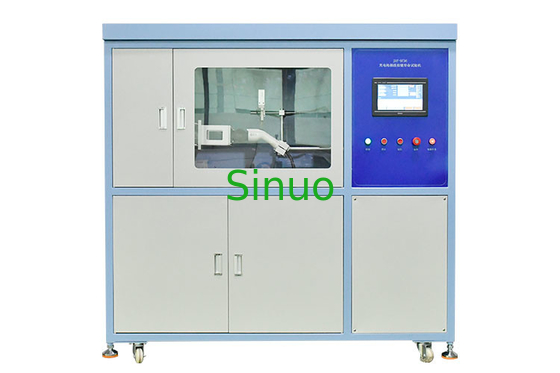

IEC60309-1 ক্লজ 20 যানবাহন সংযোগকারী এবং প্লাগ ব্রেকিং ক্ষমতা পরীক্ষা মেশিন
| Applied standard: | IEC IEC60309-1 | Applied clause: | 20 এবং 21 ধারা |
| Test station: | একক স্টেশন | Control method: | ইন্টিগ্রেটেড পিএলসি এবং টাচ স্ক্রিন |
| Drive mode: | সার্ভো মোটর ড্রাইভ | Linear stroke: | 0-100 মিমি |
| High Light: | প্লাগ ব্রেকিং ক্যাপাসিটি টেস্ট মেশিন,কানেক্টর প্লাগ ব্রেকিং ক্যাপাসিটি টেস্ট মেশিন,IEC60309-1 ভেহিকেল টেস্টিং ইকুইপমেন্ট |
||
IEC60309-1 ক্লজ 20 যানবাহন সংযোগকারী এবং প্লাগ ব্রেকিং ক্ষমতা পরীক্ষা মেশিন
পণ্যের তথ্য:
যানবাহন সংযোগকারী এবং প্লাগ ব্রেকিং ক্ষমতা পরীক্ষার মেশিনটি IEC60309-1 ধারা 20 এবং ধারা 21-এর আদর্শ প্রয়োজনীয়তাগুলি মেনে চলে,IEC62196-1 ধারা 7.11 এবং ধারা 7.12 এবং ইত্যাদি
বৈদ্যুতিক আনুষাঙ্গিক যেমন বৈদ্যুতিক গাড়ির চার্জিং ইন্টারফেস, শিল্প প্লাগ, সকেট-আউটলেট এবং কাপলারগুলি অতিরিক্ত পরিধান বা অন্যান্য ক্ষতিকারক প্রভাব ছাড়াই স্বাভাবিক অপারেশনের সময় ঘটে যাওয়া যান্ত্রিক, বৈদ্যুতিক এবং তাপীয় চাপ সহ্য করতে পারে কিনা তা যাচাই করতে ব্যবহৃত হয়।
প্রযুক্তিগত পরামিতি:
| প্রযোজ্য মান | IEC IEC60309-1 |
| প্রযোজ্য ধারা | 20 এবং 21 ধারা |
| টেস্ট স্টেশন | একক |
| নিয়ন্ত্রণ পদ্ধতি | পিএলসি বুদ্ধিমান সমন্বিত নিয়ন্ত্রণ, রঙ মানবিক স্পর্শ পর্দা সঙ্গে |
| চালানোর ধরণ | সার্ভো মোটর ড্রাইভ |
| নমুনা ক্ল্যাম্পিং পদ্ধতি | যান্ত্রিক ক্ল্যাম্পিং, ক্ল্যাম্পিং পয়েন্টের অবস্থান 3-অক্ষ ফিক্সচার বরাবর সামঞ্জস্যযোগ্য হতে পারে |
| লিনিয়ার স্ট্রোক | 0-100 মিমি, প্রিসেট করা যেতে পারে (টেস্ট প্লাগ এবং টেস্ট সকেটের মধ্যে ব্যবধান ≥ 50 মিমি) |
| সঞ্চালনের সময় | 0-99.9s, প্রিসেট করা যেতে পারে (বৈদ্যুতিক যোগাযোগ 4s এর বেশি নয়, 2s এর কম নয়) |
| সন্নিবেশ এবং পৃথকীকরণের গতি | 0-0.85m/s প্রিসেট হতে পারে, ডিফল্ট (0.8±0.1)m/s) |
| পরীক্ষার ফ্রিকোয়েন্সি | 0-10 সাইকেল/মিনিট, প্রিসেট করা যেতে পারে (3.75 সাইকেল/মিনিট=7.5 স্টোক/মিনিট) |
| পরীক্ষা চক্র | 0~999999 চক্র, প্রিসেট করা যেতে পারে |
| লোড পাওয়ার | বাহ্যিক, স্ট্যান্ডার্ড প্রয়োজনীয় ভোল্টেজ, বর্তমান এবং পাওয়ার ফ্যাক্টর প্রদান করে, লোড ক্যাবিনেট ঐচ্ছিক |
| ঐচ্ছিক লোড ক্যাবিনেট | দ্রষ্টব্য: শুধুমাত্র এসি লোড ক্যাবিনেটের সাথে, 0-70A, ভোল্টেজ 0-300V |
| পরীক্ষার বিষয়বস্তু |
অ্যাপ্লায়েন্স কাপলার/চার্জিং ইন্টারফেস ব্রেকিং ক্ষমতা পরীক্ষা অ্যাপ্লায়েন্স কাপলার / চার্জিং ইন্টারফেস স্বাভাবিক অপারেটিং জীবন পরীক্ষা |
| সনাক্তকরণ ফাংশন | লোডের অধীনে পরীক্ষার সময় একটি ওপেন সার্কিট অ্যালার্ম উপলব্ধি করা যেতে পারে এবং চক্রগুলি যথাসময়ে রেকর্ড করা যেতে পারে। |
| নিরাপত্তা সুরক্ষা | স্থল সুরক্ষা, শর্ট সার্কিট সুরক্ষা |
