ক্লজ Y.5 IPX3 থেকে IPX6 জল স্প্রে টেস্ট যন্ত্রপাতি IEC 62368-1
| Applied standard: | আইইসি 62368-1 | Applied clause: | Y.5 |
| IP code test range: | IPX3/4~ IPX6 | Control Method: | পিএলসি এবং টাচ স্ক্রিন |
| Turntable Diameter: | Φ600 মিমি | Water Jet Direction: | 2.8 মি |
| Water Tank: | 500L | Pressure Gauge: | 0~0.25MPa |
| High Light: | IPX6 ওয়াটার স্প্রে টেস্ট যন্ত্রপাতি,ক্লজ Y.5 ওয়াটার স্প্রে টেস্ট যন্ত্রপাতি,আইইসি 62368-1 ওয়াটার স্প্রে টেস্ট যন্ত্রপাতি |
||
IEC 62368-1 ক্লজ Y.5 IPX3 থেকে IPX6 জল স্প্রে টেস্ট যন্ত্রপাতি
পণ্যের তথ্য:
IEC 62368-1:2018 ক্লজ Y.5, ইত্যাদি দ্বারা টেস্টিং সিস্টেমের প্রয়োজন৷ এটি ইলেকট্রনিক এবং বৈদ্যুতিক পণ্য, অটোমোবাইল, মোটরসাইকেলের যন্ত্রাংশ, গৃহস্থালীর যন্ত্রপাতি, সিল এবং জলের জেটের নীচে বাতিগুলির জন্য ঘেরের প্রতিরক্ষামূলক কার্যকারিতা যাচাই করতে ব্যবহৃত হয়৷ ডিগ্রী IPX3, IPX4, IPX5 এবং IPX6.

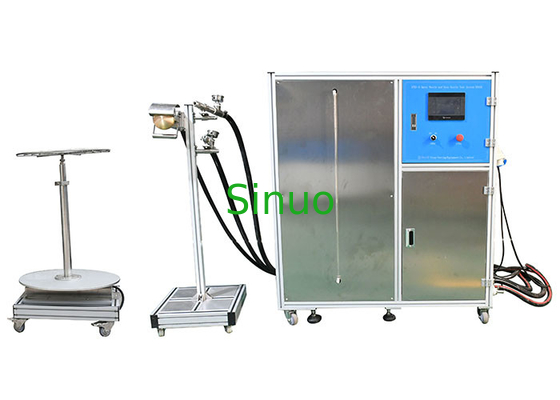

পুরো পরীক্ষার সরঞ্জামের মধ্যে রয়েছে IPX3, IPX4 স্প্রে অগ্রভাগের এক সেট, ওয়াটার জেট অগ্রভাগের এক সেট, জল রাখার ট্যাঙ্কের সাথে একত্রিত একটি বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট, অগ্রভাগের জন্য একটি সমর্থন এবং একটি টার্নটেবল।নমুনা টার্নটেবলের উপর স্থাপন করা হয়, টার্নটেবলটি 1r/মিনিটের ঘূর্ণন গতিতে মোটর ড্রাইভিং দ্বারা ঘূর্ণায়মান হয়, যাতে এনক্লোজারটি স্ট্যান্ডার্ড পরীক্ষার অগ্রভাগ থেকে জলের স্রোত সহ সমস্ত ব্যবহারযোগ্য দিক থেকে স্প্রে করা হয়।বৈদ্যুতিক নিয়ন্ত্রণ অংশ এবং জল স্টোরেজ ট্যাংক একত্রিত করা হয়.এই পুরো সিস্টেমটি খোলা কাঠামো গ্রহণ করে।
প্রযুক্তিগত পরামিতি:
| প্রযোজ্য মান | আইইসি 62368-1 | |
| প্রযোজ্য ধারা | Y.5 | |
| এই সরঞ্জামের জন্য পাওয়ার সাপ্লাই | তিন ফেজ AC 380V, 50Hz, 4KW | |
| নমুনার জন্য পাওয়ার সাপ্লাই | AC220V, 16A | |
| LWGYD-4 প্রবাহ হার সেন্সর | প্রবাহ পরিসীমা: 0.667-4.167 L/মিনিট, পালস আউটপুট | |
| বড় জল পাম্প |
ব্র্যান্ড: দক্ষিণ, মডেল নং: CHL8-50, 380VAC, 50Hz, 2.2kw সুরক্ষা শ্রেণী: IP55 নিরোধক শ্রেণী: F |
|
| আইপি কোড পরীক্ষার পরিসীমা | IPX5 পায়ের পাতার মোজাবিশেষ অগ্রভাগ পরীক্ষা, IPX6 পায়ের পাতার মোজাবিশেষ অগ্রভাগ পরীক্ষা, IPX3/4 স্প্রে অগ্রভাগ পরীক্ষা | |
|
IPX3/4 স্প্রে অগ্রভাগ
|
স্প্রে গর্ত সংখ্যা | 121 টুকরা, গর্ত ব্যাস: φ0.5 মিমি |
| পরীক্ষা প্রবাহ | 10±0.5 লি/মিনিট | |
| পরীক্ষার সময় | পরীক্ষার মান অনুযায়ী সেট করুন (সীমা 1-9999 সেকেন্ড), ইউনিট হল: সেকেন্ড | |
| পরীক্ষার চাপ | 50-150kPa | |
| IPX5 | অগ্রভাগ খোলার ব্যাস | 6.3 মিমি |
| পরীক্ষা প্রবাহ | 12.5±0.625L/মিনিট | |
| পরীক্ষার সময় | পরীক্ষার মান অনুযায়ী সেট করুন (সীমা 1-9999 সেকেন্ড), ইউনিট হল: সেকেন্ড | |
| পরীক্ষার চাপ | নির্দিষ্ট জল প্রবাহ অনুযায়ী IPX5 প্রায় 30kpa সামঞ্জস্য করুন | |
| পরীক্ষা দূরত্ব | অগ্রভাগ থেকে টার্নটেবলের কেন্দ্র পৃষ্ঠের দূরত্ব, মান 2.5-3 মি প্রয়োজন | |
| IPX6 | অগ্রভাগ খোলার ব্যাস | 12.5 মিমি |
| পরীক্ষা প্রবাহ | 100±5L/মিনিট | |
| পরীক্ষার সময় | পরীক্ষার মান অনুযায়ী সেট করুন (সীমা 1-9999 সেকেন্ড), ইউনিট হল: সেকেন্ড | |
| পরীক্ষার চাপ | নির্দিষ্ট জল প্রবাহ অনুযায়ী IPX6 প্রায় 100kpa সামঞ্জস্য করুন | |
| পরীক্ষা দূরত্ব | অগ্রভাগ থেকে টার্নটেবলের কেন্দ্র পৃষ্ঠের দূরত্ব, মান 2.5-3 মি প্রয়োজন | |
| টার্নটেবল | 1-5r/মিনিট, সেট করা যেতে পারে | |
| নিয়ন্ত্রণ | PLC এবং 7" টাচ স্ক্রিন | |
