আইইসি 62196-1 বৈদ্যুতিক যানবাহন অ পুনর্নবীকরণযোগ্য শক্তি নমনীয় পরীক্ষার সরঞ্জাম
| Applied Standard: | IEC 62196-1Ed.4 | Drive Mode: | সার্ভো মোটর |
| Flexing Angle: | 0-360 free অবাধে সামঞ্জস্য করা যেতে পারে | Flexing Rate: | 0-60 চক্র / মিনিট, প্রিসেট হতে পারে |
| Control Mode: | টাচ স্ক্রিন | Flexing Cycles: | 0 ~ 999999 প্রিসেট, ডিফল্ট 20000 চক্র হতে পারে |
| High Light: | অ পুনর্নবীকরণযোগ্য শক্তি ফ্লেক্সিং টেস্ট সরঞ্জাম,আইইসি 62196-1 ফ্লেক্সিং টেস্ট সরঞ্জাম,টাচ স্ক্রিন যানবাহন পরীক্ষার সরঞ্জাম |
||

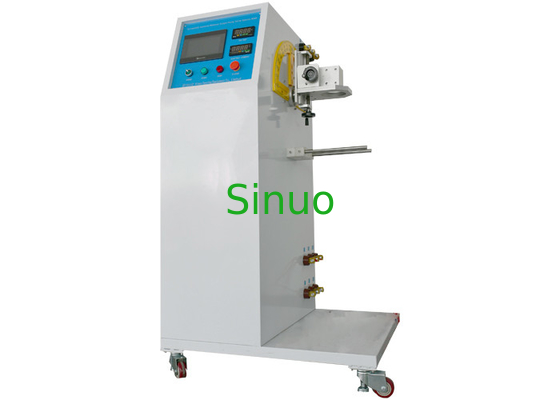

বৈদ্যুতিক যানবাহন অ পুনর্নবীকরণযোগ্য যান্ত্রিক শক্তি নমনীয় পরীক্ষার যন্ত্র
পণ্যের তথ্য:
পরীক্ষার সরঞ্জামগুলি যানবাহনের প্লাগ, সকেট-আউটলেট এবং কাপলারের অ-পুনর্নবীকরণযোগ্য আনুষাঙ্গিকগুলির যান্ত্রিক লোড ফ্লেক্সিং পরীক্ষা প্রক্রিয়া করার জন্য ব্যবহৃত হয়।
টার্নটেবল চালানোর জন্য সার্ভো মোটর গ্রহণ করে, নমুনাটি বাম এবং ডানে সুইং করার জন্য, পরীক্ষার চক্রগুলি প্রিসেট ভ্যালুতে পৌঁছে গেলে পরীক্ষাটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।
প্রযোজ্য মান এবং ধারা:
IEC 62196-1Ed.4CDV 2020 ক্লজ 26.4, ডুমুর 20, টেবিল 14।
গঠন:
বড় আকারের নমুনার জন্য মাউন্ট করা অ্যালুমিনিয়াম প্লেট সহ ডিভাইসটি একটি সার্ভো মোটর দ্বারা চালিত হয়, এটি বুঝতে পারে যে নমুনা ক্ল্যাম্প করার সময় দোলন অক্ষটি যতটা সম্ভব কর্ড প্রবেশের বিন্দুর সাথে মেলে, যার ফলে নমনীয় তারের ন্যূনতম পার্শ্বীয় স্থানচ্যুতি অর্জন করা যায় এবং বোঝা.
প্রযুক্তিগত পরামিতি:
| টেস্ট স্টেশন | একক |
| বৈদ্যুতিক নিয়ন্ত্রণ পদ্ধতি | পিএলসি বুদ্ধিমান সমন্বিত নিয়ন্ত্রণ, 7-ইঞ্চি মানবিক স্পর্শ ইন্টারফেস অপারেশন |
| চালানোর ধরণ | সার্ভো মোটর |
| নমুনা ক্ল্যাম্পিং পদ্ধতি | যান্ত্রিক clamping, clamping পয়েন্ট অবস্থান স্থায়ী হয় |
| নমনীয় কোণ | 0-360 free অবাধে সমন্বয় করা যেতে পারে (উল্লম্ব উভয় পাশে ডিফল্ট 90 °, 45)) |
| ফ্লেক্সিং রেট | 0-60 চক্র / মিনিট, প্রিসেট হতে পারে |
| নমনীয় চক্র | 0 ~ 999999 প্রিসেট, ডিফল্ট 20000 চক্র হতে পারে |
| লোড ওজন | 20N, 25N, 50N, 75N, 100N, 120N, 140N, 180N |
| লোড পাওয়ার | বাহ্যিক (অন্তর্ভুক্ত নয়), কন্ডাক্টর 0-250V এবং বর্তমান AC0-800A এর মধ্যে নিয়মিত ভোল্টেজ সহ লোড ক্যাবিনেট usচ্ছিক |
| পরীক্ষার বিচার | বিদ্যুৎ সঞ্চালিত হচ্ছে কিনা তা প্রদত্ত সংকেত দ্বারা বিচার করা |
| সরঞ্জাম মাত্রা এবং ওজন | W950*D650*H1600mm, পুরো মেশিনটি প্রায় 320 কেজি |
| পাওয়ার সাপ্লাই | একক ফেজ AC220V ± 10%, 60Hz, 10A |
