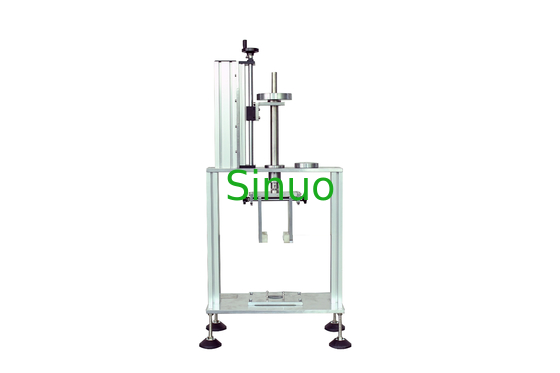

আইইসি 62196-1 নতুন এনার্জি ভেহিকেল সকেট উইথড্রাল ফোর্স টেস্ট যন্ত্রপাতি
| Applied Standard: | IEC 62196-1Ed.4CDV 2020 ধারা 16.16। | Force weight kit: | 9.2 কেজি, সহায়ক ওজন 0.8 কেজি |
| Drop height limit of auxiliary weight: | 50 মিমি | Insertion force test: | 2 কেজি ওজন |
| Withdrawal force test: | 1 কেজি ওজন | Accessories: | SN11013 এর জন্য টেস্ট প্লাগ শেয়ার করা হয়েছে |
| High Light: | যানবাহন সকেট প্রত্যাহার ফোর্স টেস্ট যন্ত্রপাতি,আইইসি 62196-1 ফোর্স টেস্ট যন্ত্রপাতি,প্রত্যাহার বাহিনী টেস্ট যন্ত্র |
||
আইইসি 62196-1 নতুন এনার্জি ভেহিকেল সকেট উইথড্রাল ফোর্স টেস্ট যন্ত্রপাতি
পন্যের স্বল্প বিবরনী:
এই প্রত্যাহার বল পরীক্ষা যন্ত্রটি আইইসি 62196-1Ed.4CDV 2020 ধারা 16.16 দ্বারা প্রয়োজন।
পরীক্ষার নীতি: স্থির আনুষঙ্গিক (সকেট-আউটলেট বা যানবাহন প্রবেশপথ) এমনভাবে মাউন্ট করা হয় যে সন্নিবেশের প্রথম পর্যায়ে সঙ্গমের আনুষঙ্গিকটি উল্লম্বভাবে নীচের দিকে চলে যায়।9,2 কেজি একটি প্রধান ওজন সঙ্গম আনুষঙ্গিক উপর উপযুক্তভাবে স্থাপন করা হয়।যদি চলমান আনুষঙ্গিকটি প্রয়োজনীয় অবস্থানে নির্দিষ্ট আনুষঙ্গিক প্রবেশ না করে, তাহলে 0,8 কেজি একটি পরিপূরক ওজন 5 সেন্টিমিটার উচ্চতা থেকে মূল ওজনের উপর পড়ে যাওয়ার অনুমতি দেওয়া হয়।মুভিং আনুষঙ্গিকগুলি তারপর নির্দিষ্টভাবে আনুষঙ্গিকভাবে যোগাযোগের জন্য প্রয়োজনীয় অবস্থানে প্রবেশ করবে।
এই পণ্যটি পরীক্ষা করার জন্য ডিজাইন করা হয়েছে যে একটি সকেট বা সংযোগকারী যন্ত্র থেকে একটি প্লাগ বের করার জন্য প্রয়োজনীয় সর্বাধিক শক্তি এবং একটি সকেট সমাবেশের বাইরে একটি একক মেরু প্লাগ বের করার জন্য প্রয়োজনীয় সর্বনিম্ন শক্তি মানদণ্ডে নির্দিষ্ট সীমার মধ্যে আছে কিনা।
প্রযুক্তিগত পরামিতি:
| সন্নিবেশ বল পরীক্ষা | 1. সকেট বা যন্ত্রের ইনপুট সকেটের জন্য একটি নির্দিষ্ট সন্নিবেশ বল ডিভাইস |
| 2. জোর ওজন কিট: 9.2 কেজি, সহায়ক ওজন 0.8 কেজি | |
| 3. অক্জিলিয়ারী ওজনের ড্রপ উচ্চতা সীমা: 50 মিমি | |
| 4. 2 কেজি ওজন | |
| প্রত্যাহার বল পরীক্ষা | 1. IEC 62196-1: 2020 চিত্র 13 এর উপর ভিত্তি করে SN11013 এর যান্ত্রিক অংশ ভাগ করা হয়েছে |
| 2. SN11013 এর জন্য টেস্ট প্লাগ শেয়ার করা হয়েছে | |
| 3. কাউন্টারওয়েট, উত্তোলন জিনিসপত্র (গেজ + হুক + ওজন) 9 কেজি করুন, এবং সম্পূরক ওজন 1 কেজি | |
| 4. 1 কেজি ওজন |
