আইইসি 60529 আইপিএক্স 3 থেকে আইপিএক্স 6 স্প্রে অগ্রভাগ পায়ের পাতার মোজাবিশেষ নজল পরীক্ষার সরঞ্জাম
| Applied Standard: | আইইসি 60529 | IP Code: | IPX3 থেকে IPX6 |
| Control Method: | পিএলসি এবং টাচ স্ক্রিন | Water Jet Distance: | 2.8m |
| Water Jet Direction: | নিয়মিত | Pressure Gauge: | 0 ~ 0.25MPa |
| Turntable Diameter: | Φ600mm | Water Tank: | 500L |
| High Light: | IEC 60529 পায়ের পাতার মোজাবিশেষ অগ্রভাগ পরীক্ষার সরঞ্জাম,IPX6 পায়ের পাতার মোজাবিশেষ নজল পরীক্ষা সরঞ্জাম,500L পায়ের পাতার মোজাবিশেষ অগ্রভাগ পরীক্ষার সরঞ্জাম |
||
IEC 60529 IPX3 থেকে IPX6 স্প্রে অগ্রভাগ পায়ের পাতার মোজাবিশেষ নজল পরীক্ষার সরঞ্জাম
সিস্টেমের সংক্ষিপ্ত বিবরণ:
ইলেকট্রনিক ও ইলেকট্রিক্যাল পণ্য, অটোমোবাইল, মোটরসাইকেলের যন্ত্রাংশ, গৃহস্থালী যন্ত্রপাতি, সীলমোহর এবং জলের জলের নীচে প্রদীপের ডিগ্রী আইপিএক্স 3, আইপিএক্স 4, আইপিএক্স 5 এবং আইপিএক্স 6 এর সুরক্ষামূলক কর্মক্ষমতা যাচাই করার জন্য পরীক্ষা পদ্ধতি ব্যবহার করা হয়।
এই IPX3 ~ IPX6 স্প্রে অগ্রভাগ এবং পায়ের পাতার মোজাবিশেষ পরীক্ষা পদ্ধতি নিশ্চিত করে যে পানির স্প্রে গতি জল সরবরাহ প্রবাহ নিয়ন্ত্রণ করে মান প্রয়োজনীয় মান পৌঁছায়, ঘেরটি সমস্ত ব্যবহারিক দিক থেকে স্প্রে করা হয় স্ট্যান্ডার্ড পরীক্ষা অগ্রভাগ থেকে পানির একটি প্রবাহ সহ IEC 60529: 2013 চিত্র 5 এবং 6।

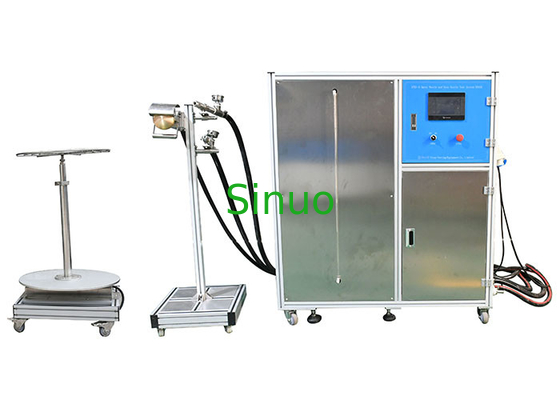

এটি অগ্রভাগ ধারক, টার্নটেবল, বুদ্ধিমান জল সরবরাহ এবং নিয়ন্ত্রণ ব্যবস্থা, একটি IPX3/4 স্প্রে অগ্রভাগ, একটি IPX5 পায়ের পাতার মোজাবিশেষ অগ্রভাগ এবং একটি IPX6 পায়ের পাতার মোজাবিশেষ অগ্রভাগ দ্বারা গঠিত।
বুদ্ধিমান জল সরবরাহ এবং নিয়ন্ত্রণ ব্যবস্থা একটি জল সরবরাহ ট্যাংক, একটি জল সরবরাহ ব্যবস্থা এবং একটি নিয়ন্ত্রণ ব্যবস্থা নিয়ে গঠিত।পরীক্ষার জল সরবরাহ প্রবাহ পিএলসি, ফ্রিকোয়েন্সি রূপান্তরকারী এবং টারবাইন প্রবাহ সেন্সর দ্বারা নিয়ন্ত্রিত হয়।স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুসারে পরীক্ষার প্রবাহ হার নিয়ন্ত্রণ ব্যবস্থায় ডিফল্ট হয়েছে, যতক্ষণ অপারেটর টাচ স্ক্রিনে জলরোধী পরীক্ষার স্তর নির্বাচন করে, পরীক্ষাটি করা যেতে পারে।এবং পরীক্ষার প্রবাহ হার অপারেটর দ্বারা সেট করা যেতে পারে।
প্রযুক্তিগত পরামিতি:
| আইটেম | স্পেসিফিকেশন | |
| এই সরঞ্জামগুলির জন্য বিদ্যুৎ সরবরাহ | থ্রি ফেজ এসি 380V, 50Hz, 4KW | |
| নমুনার জন্য পাওয়ার সাপ্লাই | AC220V, 16A | |
| LWGYD-4 প্রবাহ হার সেন্সর | প্রবাহ পরিসীমা: 0.667-4.167 এল/মিনিট, পালস আউটপুট | |
| বড় পানির পাম্প |
ব্র্যান্ড: দক্ষিণ, মডেল নং: CHL8-50, 380VAC, 50Hz, 2.2kw সুরক্ষা শ্রেণী: IP55 অন্তরণ শ্রেণী: F |
|
| আইপি কোড পরীক্ষার পরিসীমা | IPX5 পায়ের পাতার মোজাবিশেষ অগ্রভাগ পরীক্ষা, IPX6 পায়ের পাতার মোজাবিশেষ অগ্রভাগ পরীক্ষা, IPX3/4 স্প্রে অগ্রভাগ পরীক্ষা | |
|
IPX3/4 স্প্রে অগ্রভাগ
|
স্প্রে গর্ত সংখ্যা | 121 টুকরা, গর্ত ব্যাস: φ0.5 মিমি |
| পরীক্ষার প্রবাহ | 10 ± 0.5 এল/মিনিট | |
| পরীক্ষার সময় | পরীক্ষার মান অনুযায়ী সেট করুন (পরিসর 1-9999 সেকেন্ড), ইউনিট হল: দ্বিতীয় | |
| পরীক্ষার চাপ | 50-150 কেপিএ | |
| আইপিএক্স 5 | অগ্রভাগ খোলার ব্যাস | 6.3 মিমি |
| পরীক্ষার প্রবাহ | 12.5 ± 0.625L/মিনিট | |
| পরীক্ষার সময় | পরীক্ষার মান অনুযায়ী সেট করুন (পরিসর 1-9999 সেকেন্ড), ইউনিট হল: দ্বিতীয় | |
| পরীক্ষার চাপ | নির্দিষ্ট পানির প্রবাহ অনুযায়ী আইপিএক্স 5 প্রায় 30 কেপিএ সামঞ্জস্য করুন | |
| পরীক্ষার দূরত্ব | অগ্রভাগ থেকে টার্নটেবলের কেন্দ্রস্থলের পৃষ্ঠের দূরত্ব, মান প্রয়োজন 2.5-3 মিটার | |
| আইপিএক্স 6 | অগ্রভাগ খোলার ব্যাস | 12.5 মিমি |
| পরীক্ষার প্রবাহ | 100 ± 5L/মিনিট | |
| পরীক্ষার সময় | পরীক্ষার মান অনুযায়ী সেট করুন (পরিসর 1-9999 সেকেন্ড), ইউনিট হল: দ্বিতীয় | |
| পরীক্ষার চাপ | নির্দিষ্ট পানির প্রবাহ অনুযায়ী প্রায় 100kpa IPX6 সামঞ্জস্য করুন | |
| পরীক্ষার দূরত্ব | অগ্রভাগ থেকে টার্নটেবলের কেন্দ্রস্থলের পৃষ্ঠের দূরত্ব, মান প্রয়োজন 2.5-3 মিটার | |
| টার্নটেবল | 1-5r/ মিনিট, সেট করা যেতে পারে | |
| নিয়ন্ত্রণ | পিএলসি এবং 7 "টাচ স্ক্রিন | |
