আইইসি 62196-1 রাউন্ড অপ্রস্তুত কন্ডাক্টরের জন্য সন্নিবেশযোগ্যতা পরীক্ষা গেজ
| Applied Standard: | IEC 62196-1: 2020 | Applied Clause: | ধারা 13.2.1 |
| Applied Figure: | চিত্র 11 | Applied Sample: | বৃত্তাকার অপ্রস্তুত কন্ডাক্টর |
| Material: | ইস্পাত | Quantity: | 16 টুকরা |
| High Light: | IEC 62196-1 Insertability Test Gauges,Figure 11 Insertability Test Gauges |
||
বৃত্তাকার অপ্রস্তুত কন্ডাক্টরের জন্য IEC 62196-1 সন্নিবেশযোগ্যতা পরীক্ষা পরিমাপক
পন্যের স্বল্প বিবরনী:
গেজগুলি IEC 62196-1:2014 ধারা 13.2.1 চিত্র 6 টেবিল 7, IEC 62196-1:2020 ধারা 13.2.1 চিত্র 11 টেবিল 2 এর সাথে সামঞ্জস্যপূর্ণ।
এগুলি স্ক্রু টাইপ টার্মিনালগুলি যাচাই করার জন্য ব্যবহৃত হয় তামা বা তামা-খাদ কন্ডাক্টরের নামমাত্র ক্রস-বিভাগীয় এলাকাগুলির যথাযথ সংযোগের অনুমতি দেবে, যেমনটি IEC 62196-1:2020 এর টেবিল 2 এ দেখানো হয়েছে।
প্রযুক্তিগত পরামিতি:

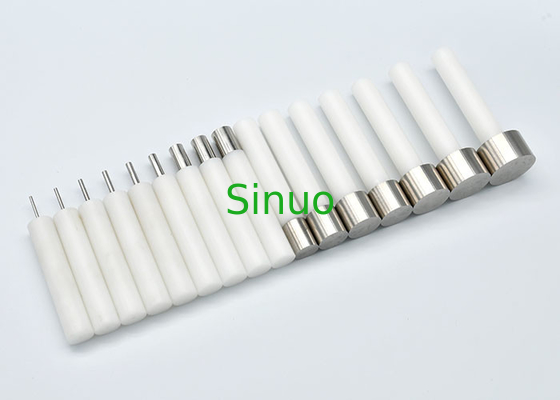

মোট 16 পিসি।
নাইলনের হাতল সহ স্টিলের তৈরি।
মাত্রা এবং আকার নিম্নলিখিত স্ট্যান্ডার্ড চিত্র এবং টেবিল অনুযায়ী তৈরি করা হয়:
|
নমনীয় mm2 |
অনমনীয় (কঠিন বা আটকে থাকা) mm2 |
ব্যাস ক মিমি |
একটি জন্য সহনশীলতা মিমি |
| 1.5 | 1.5 | 2.4 |
0 -0.05 |
| 2.5 | 4 | 2.8 |
0 -0.05 |
| 4 | 6 | 3.6 |
0 -0.06 |
| 6 | 10 | 4.3 |
0 -0.06 |
| 10 | - | 5.3 |
0 -0.06 |
| 16 | 25 | ৬.৯ |
0 -0.07 |
| 50 | 70 | 12.0 |
0 -0.08 |
| 70 | - | 14.0 |
0 -0.08 |
| - | 150 | 18.0 |
0 -0.08 |
| 150 | 185 | 20.0 |
0 -0.08 |
| 185 | 240 | 25 |
0 -0.08 |
| 240 | 300 | 28 |
0 -0.08 |
| 300 | 400 | 28.5 |
0 -0.08 |
| 400 | 500 | 33 |
0 -0.08 |
| 500 | 630 | 37 |
0 -0.08 |
| 630 | 800 | 41 |
0 -0.08 |
|
কন্ডাক্টর এবং সংশ্লিষ্ট গেজের সর্বাধিক ক্রস-সেকশন। উপাদান: ইস্পাত |
|||
