আইইসি 62196-1 চিত্র 12 বৈদ্যুতিন যানবাহন সংযোগকারী টার্মিনাল যান্ত্রিক পরীক্ষার সরঞ্জাম
| Applied Standard: | IEC 62196-1: 2020 | Applied Clause: | ধারা 13.3.1 |
| Applied Figure: | চিত্র 12 | Test Station: | একক |
| Control Method: | বোতাম নিয়ন্ত্রণ | Test Rate: | (10 ± 2) r/min |
| Gyration Diameter: | 75 মিমি | Test Height: | 210-600 মিমি |
| Load Weight: | 0.4-22.7 কেজি | ||
| High Light: | আইইসি 62196-1 টার্মিনাল টেস্টিং সরঞ্জাম,ধারা 13.3.1 টার্মিনাল টেস্টিং সরঞ্জাম,75 মিমি জিরিশন টার্মিনাল পরীক্ষার সরঞ্জাম |
||

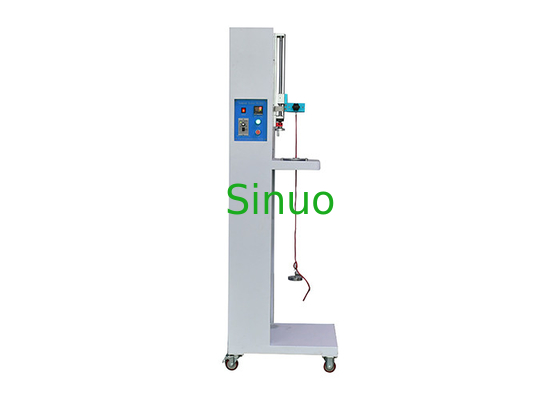

IEC 62196-1 বৈদ্যুতিক যানবাহন সংযোগকারী স্ক্রু টার্মিনাল পরীক্ষার সরঞ্জাম
সরঞ্জাম ওভারভিউ:
এই টেস্টিং মেশিনটি IEC 62196-1:2020 ক্লজ 13.3.1 fig12, টেবিল 3, ইত্যাদির সাথে সামঞ্জস্যপূর্ণ। এটি টার্মিনালগুলিতে যান্ত্রিক পরীক্ষা প্রক্রিয়া করার জন্য, নতুন টার্মিনালের নকশা এবং কাঠামো নতুন কন্ডাক্টর দিয়ে লাগানো হয়েছে কিনা তা বিচার করার জন্য ব্যবহৃত হয়। ন্যূনতম এবং সর্বাধিক ক্রস-বিভাগীয় এলাকার মধ্যে ভাল.এছাড়াও, এটি সাধারণ ব্যবহারের প্রক্রিয়া চলাকালীন ক্ল্যাম্পিং স্ক্রু টার্মিনাল চাপ সহ্য করতে পারে কিনা তা পরীক্ষা করতেও ব্যবহৃত হয়।
পরীক্ষার সময়গুলি পরীক্ষার আগে প্রিসেট করা যেতে পারে এবং প্রিসেট পরীক্ষার সময় পৌঁছে গেলে পরীক্ষার মেশিনটি সমাপ্তি অ্যালার্মের সাথে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।
প্রযুক্তিগত পরামিতি:
| প্যারামিটারের নাম | প্যারামিটার ডেটা |
| পাওয়ার সাপ্লাই | ক্লায়েন্টের স্থানীয় পাওয়ার সাপ্লাই মেলে |
| টেস্ট স্টেশন | একক |
| পরীক্ষার হার |
(10 ± 2) IEC 62196-1:2020, IEC 60884-1, ইত্যাদির জন্য r/min (9±1) অন্যান্য মানগুলির জন্য r/min যেমন UL 498 |
| Gyration ব্যাস |
IEC 62196-1:2020, IEC 60884-1, ইত্যাদির জন্য 75mm UL 498 এর মতো অন্যান্য মানগুলির জন্য 76 মিমি |
| টেস্ট টাইমস | 1-999999 বার |
| লোড ওজন | 0.4-22.7 কেজি |
| পরীক্ষা উচ্চতা | 210-600 মিমি নিয়মিত |
| বুশিং এর ব্যাস | 6.5 মিমি, 9.5 মিমি, 13 মিমি, 14.5 মিমি, 15.9 মিমি, 19.1 মিমি, 22.2 মিমি, 25.4 মিমি, 28.6 মিমি |
| সরঞ্জামের মাত্রা এবং ওজন | L 650mm* W 500mm * H 2010mm, প্রায়।68 কেজি |
নমুনা ইনস্টলেশন:
টার্মিনালটিকে সংশ্লিষ্ট কন্ডাক্টরের সাথে সংযুক্ত করুন, তারপর টার্মিনালটিকে শক্ত করুন।
সংশ্লিষ্ট বুশিংয়ের মধ্য দিয়ে কন্ডাক্টরটি পাস করুন এবং সংশ্লিষ্ট ওজনটি ঝুলিয়ে দিন।
