আইইসি 62196-1 নতুন এনার্জি যানবাহন বিইভি প্লাগ সকেট ব্রেকিং ক্যাপাসিটি টেস্ট সিস্টেম
| Applied Standard: | IEC 62196-1: 2020 | Applied Clause: | ধারা 22 এবং 23 |
| Control Method: | পিএলসি | Test Station: | এক |
| Insertion Speed: | 0-0.85m/s | Test Frequency: | 0-10 সাইকেল/মিনিট |
| Load Voltage: | 0~300V | Load Current: | 0~80A |
| High Light: | বিইভি প্লাগ সকেট ব্রেকিং ক্যাপাসিটি টেস্ট সিস্টেম,আইইসি 62196-1 সকেট ব্রেকিং ক্যাপাসিটি টেস্ট সিস্টেম |
||

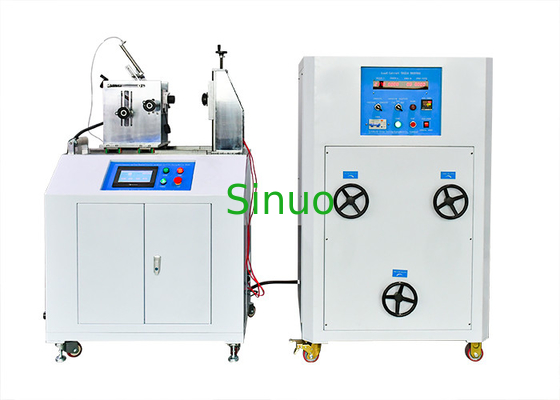

IEC62196-1 নতুন এনার্জি ভেহিকেল BEV প্লাগ সকেট ব্রেকিং ক্যাপাসিটি টেস্ট সিস্টেম
সিস্টেম পরিচিতি:
এই পরীক্ষার সরঞ্জামগুলি IEC62196-1: 2020 ধারা 22 এবং ধারা 23, IEC60309-1: 2012 ধারা 20 এবং ধারা 21 ইত্যাদির প্রয়োজনীয়তা পূরণ করে৷
বৈদ্যুতিক আনুষাঙ্গিক যেমন বৈদ্যুতিক গাড়ির চার্জিং ইন্টারফেস, শিল্প প্লাগ, সকেট-আউটলেট এবং কাপলারগুলি অতিরিক্ত পরিধান বা অন্যান্য ক্ষতিকারক প্রভাব ছাড়াই স্বাভাবিক অপারেশনের সময় ঘটে যাওয়া যান্ত্রিক, বৈদ্যুতিক এবং তাপীয় চাপ সহ্য করতে পারে কিনা তা যাচাই করতে ব্যবহৃত হয়।
সার্ভো মোটর পরীক্ষার নমুনাগুলি সন্নিবেশ এবং প্রত্যাহারের ক্রিয়াগুলি পুনরাবৃত্তি করার জন্য প্রক্রিয়া চালায়।একটি বহিরাগত লোড ব্রেকিং ক্ষমতা পরীক্ষার জন্য ব্যবহার করা যেতে পারে।পাওয়ার অন/অফ টাইম, টেস্ট স্পিড, স্ট্রোক এবং অ্যাঙ্গেল সবই টাচ স্ক্রিনে প্রিসেট করা যেতে পারে।
প্রযুক্তিগত পরামিতি:
| যান্ত্রিক সহনশীলতা পরীক্ষা মেশিন | |
| টেস্ট স্টেশন | একক, কাস্টমাইজ করা যাবে |
| বৈদ্যুতিক নিয়ন্ত্রণ পদ্ধতি | পিএলসি বুদ্ধিমান সমন্বিত নিয়ন্ত্রণ, রঙ মানবিক স্পর্শ পর্দা সঙ্গে |
| চালানোর ধরণ | সার্ভো মোটর ড্রাইভ |
| নমুনা ক্ল্যাম্পিং পদ্ধতি | যান্ত্রিক ক্ল্যাম্পিং, ক্ল্যাম্পিং পয়েন্টের অবস্থান 3-অক্ষ ফিক্সচার বরাবর সামঞ্জস্যযোগ্য হতে পারে |
| লিনিয়ার স্ট্রোক | 0-100 মিমি, প্রিসেট করা যেতে পারে (টেস্ট প্লাগ এবং টেস্ট সকেটের মধ্যে ব্যবধান ≥ 50 মিমি) |
| সঞ্চালনের সময় | 0-99.9s, প্রিসেট করা যেতে পারে (বৈদ্যুতিক যোগাযোগ 4s এর বেশি নয়, 2s এর কম নয়) |
| সন্নিবেশ এবং পৃথকীকরণের গতি | 0-0.85m/s প্রিসেট হতে পারে, ডিফল্ট(0.8±0.1)m/s |
| পরীক্ষা চক্র | 0~999999 চক্র, প্রিসেট করা যেতে পারে (একটি স্ট্রোক হল একটি সন্নিবেশ বা একটি প্লাগ বা গাড়ির সংযোগকারীর সংযোগকারীর সংযোগকারীর সাথে প্রত্যাহার। একটি চক্র দুটি স্ট্রোকের সমন্বয়ে গঠিত, একটি সন্নিবেশের জন্য এবং একটি প্রত্যাহারের জন্য।) |
| পরীক্ষার ফ্রিকোয়েন্সি | 0-10 সাইকেল/মিনিট, প্রিসেট করা যেতে পারে (3.75 সাইকেল/মিনিট=7.5 স্টোক/মিনিট) |
| লোড ক্যাবিনেট | |
| চ্যানেল | 1 চ্যানেল |
| ডিজিটাল ভোল্টমিটার | 0～300V, নির্ভুলতা ±0.5% |
| ডিজিটাল অ্যামিটার | 0～82A, নির্ভুলতা ±0.5% |
| ডিজিটাল ডিসপ্লে পাওয়ার মিটার | 0～24KW, নির্ভুলতা ±0.5% |
| ডিজিটাল ডিসপ্লে পাওয়ার ফ্যাক্টর মিটার | 0.2～0.999, নির্ভুলতা ±0.5% |
| লোড মোড | রেজিস্টিভ, ইনডাকটিভ, ক্যাপাসিটিভ থ্রি ইন ওয়ান, সুইচযোগ্য |
| ক্যাপাসিটিভ লোড | 70uf, 140uf, 7.3uf পরিবর্তনযোগ্য হতে পারে |
| আউটপুট মোড লোড করুন | প্রতিটি শক্তি (একটানা) / ব্যবধান শক্তি পরিবর্তনযোগ্য হতে পারে |
| টাইমার | 0～9999 বার, প্রিসেট করা যাবে |
| লোড পাওয়ার ক্ষমতা | একক 24KVA |
| আউটপুট বর্তমানের উচ্চ সীমা | 82A, যখন এটি 82a অতিক্রম করে, এটি স্বয়ংক্রিয়ভাবে কেটে যাবে |
| সাধারণ | |
| পরীক্ষার বিষয়বস্তু |
অ্যাপ্লায়েন্স কাপলার/চার্জিং ইন্টারফেস ব্রেকিং ক্ষমতা পরীক্ষা অ্যাপ্লায়েন্স কাপলার / চার্জিং ইন্টারফেস স্বাভাবিক অপারেটিং জীবন পরীক্ষা |
| সনাক্তকরণ ফাংশন | লোডের অধীনে পরীক্ষার সময় একটি ওপেন সার্কিট অ্যালার্ম উপলব্ধি করা যেতে পারে এবং চক্রগুলি যথাসময়ে রেকর্ড করা যেতে পারে। |
| নিরাপত্তা সুরক্ষা | স্থল সুরক্ষা, শর্ট সার্কিট সুরক্ষা |
