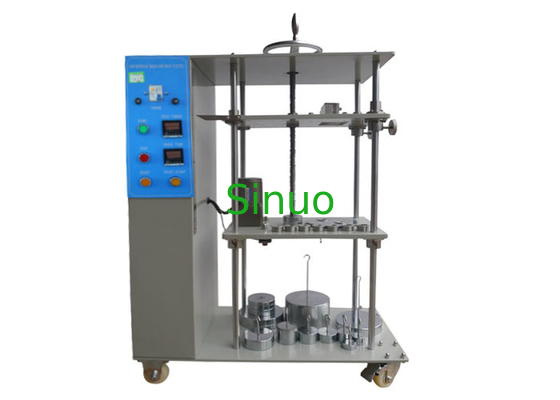

ধারা 13.3.1 মেকানিকাল টার্মিনাল সংযোগকারী ঘূর্ণন যানবাহন পরীক্ষার সরঞ্জাম
| Standard Applied: | আইইসি 62196-1 2020 | Clause Applied: | ধারা 13.3.1, ডুমুর 12 |
| Rotation Rate: | (10 ± 2) আর / মিনিট | Mechanical Load: | 0.4 ~ 70.3kg |
| Radius of Rotation: | 37.5 মিমি | Diameter of Bushing: | টেবিল 3 দেখুন |
| High Light: | যানবাহন সংযোগকারী ঘূর্ণন পরীক্ষার সরঞ্জাম,ধারা 13.3.1 ঘূর্ণন পরীক্ষার মেশিন |
||
টার্মিনাল যানবাহন সংযোগকারী ঘূর্ণন পরীক্ষার সরঞ্জামগুলিতে আইইসি 62196-1 মেকানিক্যাল টেস্ট
পণ্যের তথ্য:
টার্মিনাল পরীক্ষার সরঞ্জামগুলিতে এই যান্ত্রিক পরীক্ষাগুলি আইইসি 62196-1Ed.4CDV 2020 ধারা 13.3.1 চিত্র 12, সারণী 3 দ্বারা প্রয়োজনীয়।
এই কমপ্লায়েন্সটি তারের কোনও ক্ষতি-অ-ক্ষতির প্রয়োজনের সাথে ক্ল্যাম্পিং স্ক্রু টার্মিনালের নকশা এবং কাঠামোটি সংবাদদাতা কিনা তা বিচার করার জন্য ব্যবহৃত হয়।এছাড়াও, ক্ল্যাম্পিং স্ক্রু টার্মিনালটি সাধারণ ব্যবহারের প্রক্রিয়া চলাকালীন চাপ সহ্য করতে পারে কিনা তা যাচাই করার জন্যও এটি ব্যবহৃত হয়।
পরীক্ষার সময় পরীক্ষার আগেই পূর্ব নির্ধারিত হতে পারে এবং পরীক্ষার সময়টি পৌঁছে গেলে সম্মতি স্বয়ংক্রিয়ভাবে অ্যালার্মের সাথে বন্ধ হয়ে যায়।
প্রযুক্তিগত পরামিতি:
| নাম | পদ | সবিস্তার বিবরণী |
| 1 | বিদ্যুৎ সরবরাহ | ক্লায়েন্টের স্থানীয় পাওয়ার সাপ্লাইয়ের প্রয়োজনীয়তার সাথে মেলে |
| 2 | পরীক্ষার সময়কাল | 1 ~ 9999 (150 বার (15 মিনিট) ডিফল্টরূপে। |
| 3 | ঘূর্ণন হার | (10 ± 2) আর / মিনিট |
| 4 | ভর | 0.4 ~ 70.3 কেজি (বিশদ বিবরণ নিম্নলিখিত টেবিল 3 দেখুন) |
| 5 | ঘূর্ণন এর ব্যাসার্ধ | 37.5mm |
| 6 | ব্যাস বুশিং | 6.5,9.5, 13,14.5,15.9,19.1,22.2,25.4,28.6, 31.8, 38.1, 44.5 মিমি (বিশদ বিবরণ নিম্নলিখিত টেবিল 3 দেখুন) |
| 7 | উচ্চতা | 260-660 মিমি (বিশদ নিম্নলিখিত সারণী 3 দেখুন) |
পরীক্ষা পদ্ধতি (থেকে সারাংশ আইইসি 62196-1 এডি 4 সিডিভি 2020 ধারা 13.3.1):
কন্ডাক্টরের প্রান্তটি একটি ফলকটিতে যথাযথ আকারের বুশিংয়ের মধ্য দিয়ে অতিক্রম করা হয়, আনুষাঙ্গিকের নীচে উচ্চতা H তে অবস্থিত, যেমন টেবিল 3-এ দেওয়া হয়েছে, বুশিং একটি অনুভূমিক সমতলতে অবস্থিত, যেমন এর কেন্দ্র রেখাটি একটি বৃত্ত বর্ণনা করে 75 মিমি ব্যাস, অনুভূমিক সমতলতে ক্ল্যাম্পিং ইউনিটের কেন্দ্রের সাথে ঘনকীয়।ফলকটি তখন (10 ± 2) আর / মিনিটের হারে আবর্তিত হয়।
ক্ল্যাম্পিং ইউনিটের মুখ এবং বুশিংয়ের উপরের পৃষ্ঠের মধ্যবর্তী দূরত্বটি টেবিল 3 এ উচ্চতার 15 মিমি এর মধ্যে হবে বুশিং উত্তাপ কন্ডাক্টরের বাঁধন, বাঁকানো বা ঘূর্ণন রোধ করতে লুব্রিকেট করা যেতে পারে।সারণী 3 তে বর্ণিত একটি ভর কন্ডাক্টরের প্রান্ত থেকে স্থগিত করা হয়েছে।পরীক্ষার সময়কাল 15 মিনিট।
