আইইসি 62196-1 পুনর্নির্মাণযোগ্য প্লাগস এবং যানবাহন সংযোগকারী ড্রপ পরীক্ষার সরঞ্জাম

আইইসি 62196-1 পুনর্নির্মাণযোগ্য প্লাগস এবং যানবাহন সংযোগকারী ড্রপ পরীক্ষার সরঞ্জাম

পণ্যের তথ্য:

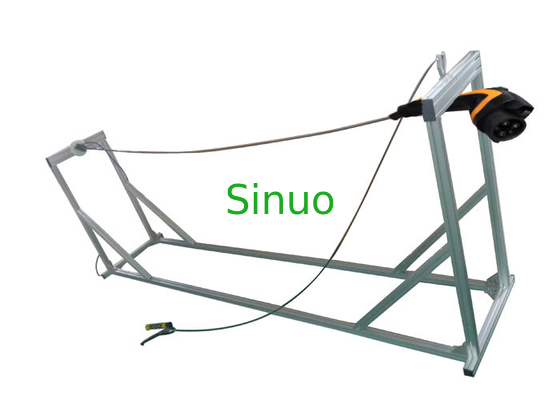

এই পরীক্ষার ডিভাইসটি আইইসি 62196-1 এডি 4 সিডিভি 2020 ধারা 26.3, ডুমুর 19 দ্বারা প্রয়োজনীয়।

এটি পুনর্নবীকরণযোগ্য প্লাগগুলি এবং যানবাহন সংযোগকারীগুলির যান্ত্রিক শক্তি যা পরীক্ষার জন্য নমনীয় তারের সাথে সজ্জিত হয় তা পরীক্ষা করতে ব্যবহৃত হয়।

পরীক্ষার নীতি: কেবলের ফ্রি প্রান্ত এবং একটি অতিরিক্ত দড়ি বা অন্যান্য নমনীয় উপায়গুলি, ইত্যাদি, নমনীয় কেবলটির সাথে সংযুক্ত, উভয়ের মোট দৈর্ঘ্য ২২.২৫ মিটার, উপরের এক মিটার উচ্চতায় একটি প্রাচীরের সাথে স্থির করা হয়েছে মেঝে.

নমুনাটি এমনভাবে রাখা হয় যাতে তারটি অনুভূমিক হয় এবং তারপরে এটি একটি কংক্রিটের মেঝেতে পড়তে দেওয়া হয়।এটি আটবার করা হয়;তারের প্রতিটি সময় ঠিক করার সময় 45 through এর মাধ্যমে আবর্তিত হচ্ছে।

প্রযুক্তিগত পরামিতি:

1. ড্রপিংয়ের উচ্চতা: 1000 মিমি

2. ড্রপিং বার: 8

3. আবর্তিত কোণ: 45।, এটি সমস্ত দিক ঘোরানো যেতে পারে।

4. আকার: এল * ডাব্লু * এইচ 2300 * 500 * 860 মিমি

পরীক্ষা পদ্ধতি (থেকে সারাংশ আইইসি 62196-1 এডি 4 সিডিভি 2020 ধারা 26.3):

নন-পুনর্নির্মাণযোগ্য প্লাগ এবং যানবাহন সংযোগকারীগুলি বিতরণের হিসাবে নমনীয় তারের একটি ছোট বিভাগ (প্রায় 200 মিমি) দিয়ে পরীক্ষা করা হয়।
কেবলের ফ্রি প্রান্ত এবং একটি অতিরিক্ত দড়ি বা অন্যান্য নমনীয় উপায় ইত্যাদি, নমনীয় তারের সাথে সংযুক্ত, উভয়র মোট দৈর্ঘ্য 2,25 মিটার, মেঝে থেকে 1 মিটার উচ্চতায় একটি প্রাচীরের সাথে স্থির করা হয়, চিত্র 19 হিসাবে দেখানো হয়েছে।
নমুনাটি এমনভাবে রাখা হয় যাতে তারটি অনুভূমিক হয় এবং তারপরে এটি একটি কংক্রিটের মেঝেতে পড়তে দেওয়া হয়।এটি আটবার করা হয়;তারের প্রতিটি সময় ঠিক করার সময় 45 through এর মাধ্যমে আবর্তিত হচ্ছে।
