আইপিএক্স 3 আইপিএক্স 4 অসিলিটিং টিউব টেস্ট সরঞ্জাম সরঞ্জাম সুই পিনহোল অ্যাপারচার Φ0.4 মিমি
| IP Grade: | আইপিএক্স 3 আইপিএক্স 4 | Oscillating Tube Radius: | R200 ~ 1600 মিমি optionচ্ছিক |
| Oscillating Tube Material: | মরিচা রোধক স্পাত | Needle Pinhole Aperture: | Φ0.4mm |
| Water Flow: | 1-10L / মিনিট সামঞ্জস্যযোগ্য | Control Method: | পিএলসি এবং টাচ স্ক্রিন |
| High Light: | বৃষ্টি পরীক্ষার চেম্বার,আইইসি পরীক্ষার সরঞ্জাম |
||
স্প্রে এবং স্প্ল্যাশিং জলের বিরুদ্ধে সুরক্ষার জন্য আইপিএক্স 3 আইপিএক্স 4 অসিলিটিং টিউব টেস্ট সিস্টেম
সংক্ষিপ্ত বিবরণ:
এই ওপেন টাইপ আইপিএক্স 3 এবং আইপিএক্স 4 দোলন টিউব পরীক্ষা সিস্টেমটি বৈদ্যুতিন এবং বৈদ্যুতিক পণ্য, অটোমোবাইলস, মোটরসাইকেলের যন্ত্রাংশ, গৃহস্থালী যন্ত্রপাতি, সিল এবং ল্যাম্পগুলিতে জলের স্প্রে ও ডিগ্রি আইপিএক্স 3 এবং আইপিএক্স 4 এ স্প্ল্যাশিংয়ের জন্য ঘের প্রতিরক্ষামূলক কর্মক্ষমতা যাচাই করতে ব্যবহৃত হয়।
মান অনুসারে:
গঠন:

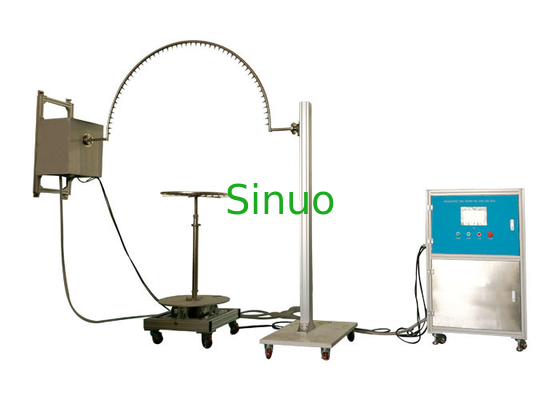

পরীক্ষার সরঞ্জামগুলিতে একটি দোলক প্রক্রিয়া, একটি বৈদ্যুতিক নিয়ন্ত্রণ মন্ত্রিসভা এবং একটি টার্নটেবল থাকে। দোলক প্রক্রিয়াটির এক প্রান্তটি প্রাচীরের উপরে মাউন্ট করা হয়, এবং দোলক যন্ত্রের অপর প্রান্তটি মেঝে সমর্থনে স্থির করা হয়, মোটর ড্রাইভিংয়ের মাধ্যমে নলটি দোলনা দেয়। নমুনার ঘেরটি সমস্ত দিকে ছড়িয়ে দেওয়ার জন্য টার্নটেবলের ঘূর্ণন গতি 1r / মিনিট রয়েছে। পিনহোল বাধা রোধ করতে পরীক্ষার সরঞ্জামগুলি একটি ওয়াটার ফিল্টার পরিষ্কারের ডিভাইস দিয়ে সজ্জিত। এই পুরো সিস্টেমটি উন্মুক্ত কাঠামো গ্রহণ করে।
প্রযুক্তিগত পরামিতি:
| নিয়ন্ত্রণ এবং অপারেশন | পিএলসি এবং টাচ স্ক্রিন ইন্টেলিজেন্ট কন্ট্রোল সিস্টেম |
| অসিলেটটিং টিউব ব্যাসার্ধ | R200, R400, R600, R800, R1000, R1200, R1400, R1600 মিমি optionচ্ছিক, স্টেইনলেস স্টিল দিয়ে তৈরি
|
| সুই পিনহোল অ্যাপারচার | Φ0.4mm |
| ছিদ্র বিতরণ স্প্রে | আইপিএক্স 3: কেন্দ্র বিন্দুর (120 side) উভয় পক্ষের 60 of এর একটি চাপের উপরে IPX4: অর্ধবৃত্তের পুরো 180 over ধরে over গর্ত ব্যবধান: 50 মিমি |
| আইপিএক্স 3/4 স্যুইচিং | নির্দিষ্ট সংখ্যক ব্লাইন্ড হোল সূঁচ বা মাধ্যমে-গর্তের সূঁচগুলি পরিবর্তন করে স্যুইচিং |
| দোলনা কোণ | IPX3: 120 ° (± 60 °) ； IPX4: 350 ° (± 175 °) |
| দোলন গতি | আইপিএক্স 3: 4 এস / চক্র (2 × 120;); আইপিএক্স 4: 12 এস / চক্র (2 × 350 °); |
| জলের প্রবাহ | 1-10L / মিনিট সামঞ্জস্যযোগ্য |
| পরীক্ষার সময় | 0.01 এস ～ 99.9 মিনিট, প্রিসেট হতে পারে |
| টার্নটেবিল | ব্যাস: Φ600 মিমি, ঘূর্ণন গতি: 1r / মিনিট, 4 কোণে বিরতি দিতে পারে উচ্চতা: 350-1000 মিমি, লোড ক্ষমতা: ≤50 কেজি |
| চাপ পরিমাপক | 0 ~ 0.25MPa |
| জল সংগ্রহস্থল সিস্টেম | কন্ট্রোল বাক্স এবং জলের স্টোরেজ ট্যাঙ্কটি একীভূত হয়েছে, জলের স্টোরেজ ট্যাঙ্কটি স্বয়ংক্রিয়ভাবে পানির খাঁজটি নিয়ন্ত্রণ করতে একটি জল স্তরের ভাসমান ভালভ দিয়ে সজ্জিত এবং উচ্চ এবং নিম্ন জল স্তরের অ্যালার্ম সনাক্তকরণ রয়েছে, যাতে পাম্পটি কার্যকরভাবে ক্ষতিগ্রস্থ হওয়ার কারণে রোধ করতে পারে prevent শুকনো জল |
| ঐচ্ছিক | আইইসি 60529 মিটার চিত্র 5 অনুযায়ী হ্যান্ডহেল্ড স্প্রে অগ্রভাগ isচ্ছিক |
| সুরক্ষা সুরক্ষা | পর্যায় ক্রম সুরক্ষা, ফুটো রক্ষা, জলের ঘাটতি সুরক্ষা, অস্বাভাবিক সুরক্ষা |
| সরঞ্জাম মাত্রা | দোলক টিউবগুলির আকার অনুযায়ী নির্বাচন করা হয়েছে |
কীভাবে বিভিন্ন দোলক টিউব পরিবর্তন করবেন?
দোলন টিউবগুলির সংযোগ অংশগুলি ফ্ল্যাঞ্জ কাঠামো গ্রহণ করে, যা স্থানচ্যুত এবং ইনস্টলেশন জন্য সহজ, এবং সমর্থন কাঠামো বিভিন্ন দূরত্ব অর্জনে অস্থাবর হতে পারে, যা সামগ্রিক সিস্টেমটি বিভিন্ন আকারের দোলক টিউবগুলির সাথে সামঞ্জস্য করতে পারে ।
ফ্ল্যাঞ্জ জয়েন্ট
