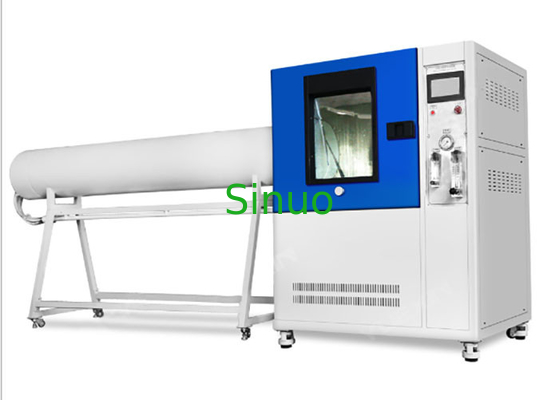

আইপিএক্স 1 ~ আইপিএক্স 6 বিস্তৃত জলের ইনগ্রেস টেস্টিং সরঞ্জাম, স্টেইনলেস স্টিল চেম্বার আইইসি 60529
| Chamber Inner Material: | মরিচা রোধক স্পাত | Inner Size: | ডাব্লু 900 মিমি * ডি 900 মিমি * এইচ 1050 মিমি |
| Control: | পিএলসি + টাচ স্ক্রিন | IP Code: | IPX1 IPX2 IPX3 IPX4 IPX5 IPX6 |
| Observation Window: | স্বচ্ছ টেম্পারেড গ্লাস | Turntable Rotation: | 1 -5r / মিনিট |
| High Light: | আইইসি পরীক্ষার সরঞ্জাম,জল প্রতিরোধী পরীক্ষার সরঞ্জাম |
||
আইইসি 60529 আইপিএক্স 1 ~ আইপিএক্স 6 কমপ্রেসিয়েনস ওয়াটার ইনগ্রিজ জলরোধী স্টেইনলেস স্টিল টেস্ট চেম্বার
সংক্ষিপ্ত বিবরণ:
অ্যাপ্লিকেশন ব্যাকগ্রাউন্ড: প্রাকৃতিক জল (বৃষ্টি, সমুদ্রের জল, নদীর জল ইত্যাদি) পণ্য এবং সামগ্রীগুলিকে ক্ষতি করে। ক্ষতির ফলে প্রতি বছর অপ্রত্যাশিত অর্থনৈতিক ক্ষতি হয় যার মধ্যে প্রধানত জারা, বিবর্ণতা, বিকৃতি, শক্তি হ্রাস, ফোলা, ছাঁচ ইত্যাদি বিশেষত বৈদ্যুতিক পণ্য যা বৃষ্টির কারণে সংক্ষিপ্ত সার্কিটের কারণে সহজেই আগুনে ভেঙে যায় for সুতরাং নির্দিষ্ট পণ্য বা উপকরণগুলির জন্য আইপি কোড টেস্টিং একটি প্রয়োজনীয় কী পদ্ধতি procedure
আবেদনের ক্ষেত্রগুলি: বহিরঙ্গন আলো, গৃহ সরঞ্জাম, অটো পার্টস এবং অন্যান্য বৈদ্যুতিন এবং বৈদ্যুতিক পণ্য।
সরঞ্জাম ফাংশন: সরঞ্জামগুলি বৈদ্যুতিন এবং বৈদ্যুতিক পণ্য, ল্যাম্প, বৈদ্যুতিন ক্যাবিনেট, বৈদ্যুতিক উপাদান, অটোমোবাইল, মোটরসাইকেল এবং তাদের অংশ এবং উপাদানগুলির শারীরিক এবং অন্যান্য সম্পর্কিত বৈশিষ্ট্যগুলি অনুকরণীয় জলবায়ু পরিস্থিতিতে পরীক্ষা করার জন্য testing পরীক্ষার পরে, পণ্যটির নকশা, উন্নতি, যাচাইকরণ এবং কারখানার পরিদর্শন সুবিধার্থে পণ্যটির কার্য সম্পাদন প্রয়োজনীয়তা পূরণ করে কিনা তা বিচার করা হয়।
মান মেনে চলার জন্য: আইইসি 60529: 2013 ঘের দ্বারা সরবরাহ করা ডিগ্রি (আইপি কোড)।
সরঞ্জাম বৈশিষ্ট্য:
1. এটি আইপিএক্স 1, আইপিএক্স 2, আইপিএক্স 3, আইপিএক্স 4, আইপিএক্স 5, আইপিএক্স 6 জলরোধী গ্রেড পরীক্ষার জন্য উপযুক্ত।
2. শেলটি উচ্চমানের ইস্পাত প্লেটগুলি দিয়ে তৈরি, সুন্দর এবং টেকসই।
3. ড্রিপ বোর্ড, অভ্যন্তরীণ চেম্বার, টার্নটেবল এবং অন্যান্য ওয়েডিং অংশগুলি দীর্ঘকাল ব্যবহারের জন্য কোনও মরিচা না পাওয়ার জন্য এসইএস 3030 স্টেইনলেস স্টিলের তৈরি।
4. ড্রিপ ট্যাঙ্কটি ভ্যাকুয়াম ডিজাইন এবং উচ্চ-মরিচা স্টেইনলেস স্টিল নির্মাণের সাথে রয়েছে; অগ্রভাগ যোগাযোগের অবস্থান ব্রাস শঙ্কু নকশা গ্রহণ করে, যা স্প্রে অগ্রভাগ ইনস্টল করার জন্য সুবিধাজনক।
৫. জল সরবরাহ পাইপলাইনটি একটি ফিল্টার দিয়ে সজ্জিত, যা পানিতে অমেধ্যগুলি ফিল্টার করতে পারে, যাতে অগ্রভাগ বন্ধ হওয়া রোধ করতে পারে।
Comp. সংক্রামিত বায়ু-শুকনো ফাংশন সহ, পরীক্ষাটি শেষ হওয়ার পরে, দীর্ঘায়িত জল ফাউলিং এবং ব্লক পিনহোলগুলি এড়াতে ড্রিপ ট্যাঙ্কের অতিরিক্ত জল সরানো যেতে পারে। (দ্রষ্টব্য: ব্যবহারকারীদের সংকুচিত বিমান সরবরাহ সরবরাহ করা প্রয়োজন)।
The. টার্নটেবল একটি স্টেপিং মোটর ব্যবহার করে, গতিটি টাচ স্ক্রিনে সেট করা যায়, আইপিএক্স 1 স্ট্যান্ডার্ড দ্বারা প্রয়োজনীয় 1 রেভ / মিনিটের গতিতে পৌঁছতে পারে এবং আইপিএক্স 2 পরীক্ষাটি পৃথকভাবে 4 টি পজিশনে 2.5 মিনিট ড্রপিংয়ের স্বয়ংক্রিয়ভাবে হতে পারে সম্পন্ন করেন।
৮. দোলনা টিউবটি উচ্চমানের সার্ভো স্টেপিং মোটর দ্বারা চালিত হয়, দোলের গতি এবং কোণটি যথাযথভাবে সামঞ্জস্যযোগ্য, এবং এখানে কোনও ধরণের বাইরের সমস্যা নেই (ধাপের বাইরে: এটি দোলনা টিউবটির ত্রুটি সৃষ্টি করবে), দোলনা টিউব মাঝারি টার্নটেবল শ্যাফটে আঘাত হানতে পারে এবং সরঞ্জামের ক্ষতি করতে পারে)।
9. আইপিএক্স 3/4 স্প্রে অগ্রভাগ এবং আইপিএক্স 5/6 পায়ের পাতার মোজাবিশেষ অগ্রভাগ নিম্নলিখিত অনুসারে তৈরি করা হয়:
১০. এই চেম্বারে একটি পাওয়ার আউটলেট অন্তর্নির্মিত হয়, নমুনার জন্য পাওয়ার অন / অফ সময়টি প্রোগ্রামের মাধ্যমে নিয়ন্ত্রণ করা যায়: পাওয়ার অফ (0-999 মিনিট), পাওয়ার (0-999 মিনিট), পাওয়ার অফ (0-999 মিনিট) ।
১১. টেস্ট চেম্বারে একটি ওয়াটারপ্রুফ এলইডি লাইটিং ইনস্টল করা হয়েছে, এবং চেম্বারের অভ্যন্তরে পরীক্ষার পর্যবেক্ষণের সুবিধার্থে দরজার উপর একটি বিশাল পর্যবেক্ষণ উইন্ডো রয়েছে।
12. সরঞ্জামগুলি পুনর্ব্যবহারযোগ্য জলের একটি ট্যাঙ্ক সহ আসে, ব্যবহারকারীর একটি পেশাদার জলরোধী পরীক্ষার ঘর তৈরি করার প্রয়োজন হয় না। জলের ট্যাঙ্কে একটি ভাসমান ভালভ রয়েছে, যা স্বয়ংক্রিয়ভাবে পানির খাঁজটিকে নিয়ন্ত্রণ করে এবং উচ্চ এবং নিম্ন জল স্তরের অ্যালার্ম পর্যবেক্ষণের কাজ করে, যাতে শুষ্ক জলের ঘাটতির কারণে পাম্পটি ক্ষতিগ্রস্ত হতে কার্যকরভাবে প্রতিরোধ করতে পারে।
13. মূল নিয়ন্ত্রণ উপাদানগুলি 7 ইঞ্চি টাচ স্ক্রিন গ্রহণ করে + মিতসুবিশি বা প্যানাসোনিক পিএলসি; বৈদ্যুতিক উপাদানগুলি এলজি এবং ওমরনের মতো আমদানি করা ব্র্যান্ডযুক্তগুলি গ্রহণ করে; তারের প্রক্রিয়া আন্তর্জাতিক মানের প্রয়োজনীয়তা অনুসারে বৈদ্যুতিক বোর্ডের বিন্যাস যুক্তিসঙ্গত, তারের দৃ firm়, এবং চিহ্নিতকরণ স্পষ্ট।
14. স্ব-উন্নত আইপিএক্স জলরোধী স্তর পরীক্ষার অপারেশন ইন্টারফেসগুলি, অপারেটর স্বয়ংক্রিয়ভাবে স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুসারে আইপি কোড পরীক্ষার প্রক্রিয়াকরণের জন্য টাচ স্ক্রিনে আপেক্ষিক জলরোধী স্তরটি নির্বাচন করুন, অপারেশনটি সহজ এবং হিউম্যানাইজড।
15. সরঞ্জামের বেসটি সহজ চলাচল এবং ফিক্সিংয়ের জন্য 4 অস্থাবর ব্রেক কাস্টারগুলিতে সজ্জিত।
প্রযুক্তিগত পরামিতি:
| বেসিক পরামিতি | |
| চেম্বারের অভ্যন্তরের আকার | ডাব্লু 900 মিমি * ডি 900 মিমি * এইচ 1050 মিমি |
| চেম্বারের বাহ্যিক আকার | প্রায় 1350 মিমি * ডি 3400 মিমি * এইচ 1750 মিমি |
| টার্নটেবল ব্যাস | Mm 400 মিমি (¢ 200 মিমি সহ সজ্জিত করা যেতে পারে) |
| টার্নটেবল সর্বাধিক লোড ভারবহন | 50kg |
| টার্নটেবল উত্তোলন উচ্চতা | 400-750 মিমি |
| টার্নটেবল টিল্ট এঙ্গেল | 0 ° বা 15 ° (অনুভূমিক দিক) |
| টার্নটেবল ঘূর্ণন গতি | 1 -5r / মিনিট (নির্ভুলভাবে সামঞ্জস্যযোগ্য) |
| টার্নটেবল রোটেশন দিক | সর্বদা এগিয়ে / ইতিবাচক এবং নেতিবাচক বিকল্প / একযোগে আবর্তন |
| ফ্লো সামঞ্জস্য পদ্ধতি | প্যানেলের ফ্লো মিটারগুলি সামঞ্জস্য করে ম্যানুয়ালি প্রবাহকে সামঞ্জস্য করুন |
| পরীক্ষার সময় | 0-999 মিনিট |
| মোট সরঞ্জাম ওজন | 250kg |
| আইপিএক্স 1 আইপিএক্স 2 প্রযুক্তিগত পরামিতি | |
| ড্রিপ অঞ্চল | 600 * 600mm |
| IPX12 অগ্রভাগ আকার | ব্যাস 0.4 মিমি |
| ড্রিপ গর্তের মধ্যে দূরত্ব | 20 * 20 মিমি |
| জলের প্রবাহ | IPx1 = 1mm / মিনিট; IPX2 = 3 মি.মি. / মিনিট |
| ড্রিপ বোর্ড উত্তোলনের পদ্ধতি | উত্তোলন নয় (স্থির) |
| আইপিএক্স 3 আইপিএক্স 4 প্রযুক্তিগত পরামিতি | |
| টিউব ব্যাসার্ধের আকার sc | আর 400 মিমি (¢ 200 মিমি সহ সজ্জিত করা যেতে পারে) |
| আর 400 নল জলের প্রবাহ os | IPX3 = 1.1L / মিনিট; IPX4 = 1.8L / মিনিট |
| জল স্প্রে অ্যাপারচার আকার | 0.4 মিমি |
| জল স্প্রে অ্যাপারচার দূরত্ব | 50mm |
| দোলক অভ্যন্তরীণ ব্যাস | 15mm |
| দোলনা টিউব কোণ | 120º (আইপিএক্স 3), 350º (আইপিএক্স 4) বা সংজ্ঞায়িত |
| দোলনা টিউব সুইং কোণ | 240 ° পিছনে এবং পিছনে, 4 এস; 720 ° পিছনে পিছনে 12 এস (সুনির্দিষ্ট নিয়ন্ত্রণ) বা সংজ্ঞায়িত |
| আইপিএক্স 5 আইপিএক্স 6 প্রযুক্তিগত পরামিতি | |
| আইপিএক্স 5 অগ্রজ অ্যাপারচার | 6.3mm |
| আইপএক্স no নোজল অ্যাপারচার | 12.5mm |
| IPX5 জল জেট প্রবাহ | 12.5 ± 0.625 এল / মিনিট |
| IPX6 জল জেট প্রবাহ | 100 ± 5L / মিনিট |
| জলের চাপ (এমপিএ) | নির্ধারিত জলের প্রবাহ অনুযায়ী চাপ নিয়ন্ত্রণ করুন |
| জল জেট দূরত্ব | 2.5 মি (টার্নটেবলের কেন্দ্র থেকে অগ্রভাগ দূরে) |
| অগ্রভাগ স্থিরকরণ পদ্ধতি | মেকানিকাল ফিক্সিং |
| বৈদ্যুতিক পরামিতি | |
| সরঞ্জাম বিদ্যুৎ সরবরাহ | 380V বা ক্লায়েন্টের স্থানীয় বিদ্যুৎ সরবরাহ পূরণ করুন |
| পরীক্ষার নমুনা বিদ্যুৎ সরবরাহ | 220V বা ক্লায়েন্টের নমুনা পাওয়ার সাপ্লাই পূরণ করুন |
| সরঞ্জাম শক্তি | 3.0 কেডাব্লু বা ক্লায়েন্টের স্থানীয় বিদ্যুৎ সরবরাহ পূরণ করুন |
| সুরক্ষা সুরক্ষা | ফুটো রক্ষা, জলের ঘাটতি সুরক্ষা, শর্ট সার্কিট সুরক্ষা |
