IEC62133 ব্যাটারি পরীক্ষার সরঞ্জাম 20000 মি / এস 2 মেকানিকাল এক্সিলারেশন শক ক্রাশ হ্যাজার্ড টেস্ট
| Pulse Wave: | অর্ধ সাইনোসয়েডাল তরঙ্গ | Peak Acceleration: | 150 ~ 20000m / S2 |
| Pulse Duration Time: | 0.6 ~ 20ms | Max. Shock Frequency: | 80 বার / মিনিট |
| Max. Shock Height: | 1500mm | Max. Loading Capacity: | 10kg |
| High Light: | ব্যাটারি চার্জ স্রাব পরীক্ষা সরঞ্জাম,উচ্চ ফ্রিকোয়েন্সি কম্পন জেনারেটর |
||

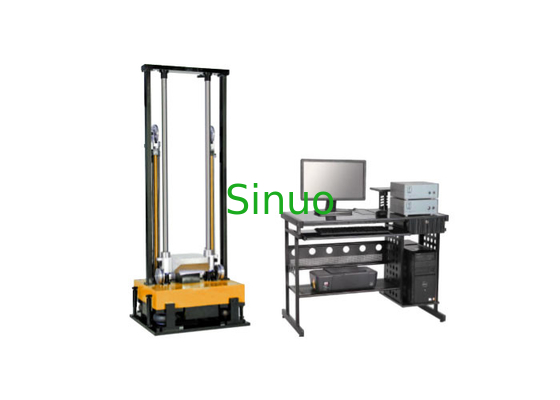

আইইসি 62133 ব্যাটারি সেল 20000 মি / এস 2 মেকানিকাল এক্সিলারেশন শক ক্রাশ হ্যাজার্ড টেস্টিং সিস্টেম
সংক্ষিপ্ত বিবরণ:
এই সম্পূর্ণ স্বয়ংক্রিয় শক টেস্ট সিস্টেমটি পণ্য এবং প্যাকেজগুলির শক কর্মক্ষমতা পরিমাপ এবং নিশ্চিত করার জন্য ডিজাইন করা হয়েছে। এটি অর্ধ সাইন ওয়েভ, স্কোয়ার ওয়েভ, স্যাটুথ ওয়েভ ইত্যাদির সাথে সাধারণ শক টেস্ট করতে পারে, রিয়েল এনভায়রনমেন্ট শক শর্তে পণ্যগুলিকে সিমুলেট করে, এভাবে পণ্য এবং প্যাকেজগুলির কাঠামো উন্নত করে।
মান অনুসারে:
এটি আইসি 662133: 2017 ধারা 7.3.4, আইসি 662133: 2012 ধারা 7.3.4, আইসি 60086-4 ধারা 6.4.4, আইইসি 60068-2-29, ওয়াইডি / টি 2344.1 এবং ইত্যাদি অনুসারে
বৈশিষ্ট্য:
1. উইন্ডোজ অপারেটিং সিস্টেম সহ এই স্বয়ংক্রিয় শক টেস্ট সিস্টেমটি সহজ
অপারেশন, অপারেটরকে কেবল পরীক্ষার ডেটা টাইপ করতে হবে, সিস্টেম স্বয়ংক্রিয়ভাবে কনফিগার করবে
পরামিতি এবং নিয়ন্ত্রণ মেশিন, শক পরীক্ষা সঠিকভাবে সমাপ্ত।
2. অ্যান্টি-রি-শক ব্রেক ডিভাইস সহ, শক টেবিলটি অবাধে পতিত হয়, যখন শক ওয়েভ প্যাড প্রত্যাবর্তন হয়,
হাইড্রোলিক ব্রেক পিস্টন প্রভাব এইভাবে টেবিল ব্রেক চাপান, গৌণ শক এড়ান এবং সঠিক শক ডেটা অর্জন করে।
3. কার্যকর কম্পন damping ডিভাইস সহ; বড় শক পরীক্ষকের জন্য, যখন শক টেস্টিংয়ে এটি বড় তাত্ক্ষণিক প্রভাব শক্তি থাকে, এই ডিভাইসটি মূলত ফ্লোরটিতে শক প্রভাবকে হ্রাস করে, 350 × 350 মিমি এর চেয়ে কম ছোট কোনও বিশেষ ভিত্তি প্রয়োজন হয় না, ইনস্টলেশনটির জন্য সহজ।
৪. শক উচ্চতার ডিজিটাল সেটিং, শক টেবিলটি স্বয়ংক্রিয়ভাবে উত্তোলন, উচ্চ নিয়ন্ত্রণের নির্ভুলতা এবং পুনরাবৃত্তি সহ ভাল good
৫. শক পরিমাপ সিস্টেম, শক এনার্জি ডেটা এবং রিয়েল টাইমের সাথে তরঙ্গ দিয়ে কনফিগার করা
প্রদর্শন।
High. উচ্চ ত্বরণ জেনারেটরের সাথে, ছোট পরীক্ষার নমুনাগুলির জন্য যা উচ্চ প্রয়োজন
ত্বরণ শক পরীক্ষা, শক টেবিলে উচ্চ ত্বরণ জেনারেটর ঠিক করতে সক্ষম, এটি পেতে পারে
প্রভাব শক্তি স্থানান্তর নীতি অনুযায়ী আইএস সিরিজ শক টেস্টার চেয়ে উচ্চতর ত্বরণ। 200 × 200 মিমি থেকে ছোট নমুনার জন্য পরীক্ষার প্রয়োজনীয়তাগুলি হল: শিখর ত্বরণ 5000-50000 মি / এস 2, ত্বরণ সময়কাল 0.2 ~ 1 মিমি।
শক টেস্ট সিস্টেমের প্রধান প্রযুক্তিগত পরামিতি:
| সর্বোচ্চ। বোঝাই ক্ষমতা | 10 কেজি (কাস্টমাইজ করা যেতে পারে) |
| বেঞ্চ মাত্রা | 200 মিমি × 200 মিমি (কাস্টমাইজ করা যায়) |
| পালস ওয়েভ | অর্ধ সাইনোসয়েডাল তরঙ্গ |
| শক পিক এক্সিলারেশন | অর্ধ সাইনোসয়েডাল তরঙ্গ: 150 ～ 20000 মি / এস 2 |
| পালস সময়কাল সময় | অর্ধ সাইনোসয়েডাল তরঙ্গ: 0.6 ～ 20ms |
| সর্বোচ্চ। শক ফ্রিকোয়েন্সি | 80 বার / মিনিট |
| সর্বোচ্চ। শক উচ্চতা | 1500mm |
| বাহ্যিক মাত্রা | 1000mm × 500mm × 2700mm |
| শক্তি খরচ | 2.5KVA |
| বেঞ্চ মাস | 1500kg |
| পরাক্রম | এসি 380 ভি ± 10% 3 ফেজ, 60 হিজেড |
| এন্টি-সেকেন্ডারি শক পরামর্শ | হাইড্রোলিক ঘর্ষণ ব্রেকিং ডিভাইস |
| কাজের শর্ত | পাওয়ার: এসি 380 ভি ± 10% 3 ফেজ, 60 হিজেড |
| পরিবেশ টেম্পোর: 5 .: -40 ℃ | |
| আপেক্ষিক আর্দ্রতা: ≤90% (25 ℃) | |
| পার্শ্ববর্তী পরিবেশ: কোনও জারা মাঝারি, শুকনো, ভাল বায়ুচলাচল নয়, বৈদ্যুতিন চৌম্বক প্রভাব এবং শক্তিশালী কম্পন উত্স থেকে দূরে। |
| ফাংশন এবং বৈশিষ্ট্য | এই হাইড্রোলিক শক ইফেক্ট টেস্ট সিস্টেমটিতে বিশেষভাবে ডিজাইন করা নিয়ন্ত্রণ এবং পরিমাপের ব্যবস্থা রয়েছে | |
| পিসি, স্থানান্তর নিয়ন্ত্রণ সংকেত এবং ডেটা পরিমাপের সাথে ইউএসবি 2.0 ইনটারফেসকনেক্ট গ্রহণ করুন। | ||
| পাওয়ার কাট অফ প্রটেকশন ফাংশন, বেঞ্চ উত্তোলনের উচ্চতার সীমাবদ্ধতা ফাংশন এবং প্রাক-শক অ্যালার্ম ফাংশন, সুরক্ষা নির্ভরযোগ্য। | ||
| ডিএসপি উচ্চ মানের গতিশীল পরিমাপ, বিশ্লেষণ এবং নিয়ন্ত্রণ সিস্টেম, শক ইফেক্ট নিয়ন্ত্রণ ব্যবস্থা সিস্টেমের উপর ভিত্তি করে শক ডাল এবং বিশ্লেষণের জন্য পেশাদার। নিয়ন্ত্রণ ব্যবস্থা, মাপার ব্যবস্থা এবং উইন্ডোজ ভিত্তিক সফ্টওয়্যার সমন্বিত, হার্ডওয়্যার মডিউল এবং কম শব্দ নকশা গ্রহণ করে, ইন্টারফেস ক্যাবিনেটের সমস্ত নিয়ন্ত্রণ এবং পরিমাপের কার্যকারিতাটি উপলব্ধি করে এবং স্বাধীন কাঠামোর সংমিশ্রণ (নিয়ন্ত্রণ মন্ত্রিসভা এবং মন্ত্রিপরিষদ পৃথক পৃথক) দিয়ে থাকে। পিসি থেকে স্বতন্ত্র ইউএসবি ২.০ যোগাযোগ ব্যবহার করুন। সাধারণ শক এবং ভারী শক পরিবেশের শক ইভেন্ট ক্যাপচার, পরিমাপ এবং বিশ্লেষণের জন্য প্রয়োগ করা হয়। স্ট্যান্ডার্ড আইএসও, মিল-এসটিডি, আইইসি, ওইও, এএসটিএম ইত্যাদির সাথে সম্মতি জানানো হয়েছে | ||
| প্রযুক্তিগত পরামিতি | ইনপুট চ্যানেল | |
| ইনপুট চ্যানেল | 1 ইনপুট বৈদ্যুতিন ইনপুট চ্যানেল সহ | |
| নমুনা ফ্রিকোয়েন্সি | সর্বোচ্চ 200 কে | |
| ভোল্টেজের পরিধি | -10Vp ~ + + 10Vp | |
| কাপলিং মোড | বৈদ্যুতিক মোড | |
| এডিসির রেজোলিউশন | 16 কামড় | |
| নাড়ির প্রস্থ | 0.5-1,000ms | |
| ত্বরণ | 5000g | |
| গতিশীল পরিসীমা | 80dB | |
| মোট হারমনিক বিকৃতি | <-95dB | |
| শব্দ অনুপাত থেকে সংকেত | > 95dB | |
| ফ্রিকোয়েন্সি নির্ভুলতা | 0.01% | |
| মান সম্মতি | আইএসও, মিল-এসটিডি -810, বা কাস্টমাইজড মান | |
| বাহ্যিক ট্রিগার | সঙ্গে | |
| যান্ত্রিক পরামিতি | ||
| মাত্রা | 242mm × 220mm × 96mm | |
| ওজন | 2.5 kg | |
| অভিযোজিত ডিজিটাল ফিল্টার | পরিস্রুতি টাইপ | লোপাস এবং উচ্চ পাস ফিল্টার এক সাথে ব্যবহার করতে পারে |
| পরিস্রাবণ বৈশিষ্ট্য | প্রতিটি জন্য পৃথক ফিল্টার চ্যানেল সেট করতে সক্ষম। | |
| ফিল্টারিং পরামিতি কম পাস | পরিস্রাবণ, কাট-অফ ফ্রিকোয়েন্সি, ফিল্টার অনুপাত নয় | |
| উচ্চ পাস ফিল্টারিং পরামিতি | কাট-অফ ফ্রিকোয়েন্সি ফিল্টার করবেন না | |
| আদর্শ ওয়েভ | ওয়েভ টাইপ | অর্ধ সাইনোসয়েডাল তরঙ্গ, ট্র্যাপিজয়েডাল তরঙ্গ, চূড়ান্ত শিখর দাঁত শক নাড়ি |
| মান সম্মতি | আইএসও, মিল-এসটিডি -810, বা কাস্টমাইজড মান | |
| অটো ক্যালিব্রেশন | স্বয়ংক্রিয়ভাবে ক্যাপচার তরঙ্গটি আদর্শ তরঙ্গে যুক্ত করুন | |
| প্রতিপাদন | ক্যাপচার ওয়েভ এবং সেটিং ওয়েভের স্বয়ংক্রিয় তুলনা পার্থক্য | |
| প্রদর্শন | ক্যাপচার ওয়েভ এবং সেটিং ওয়েভের ধারাবাহিকতা প্রদর্শন করুন | |
| ট্রিগার | ট্রিগার উত্স | অনুকরণ ইনপুট চ্যানেল, বাহ্যিক ট্রিগার, নন-ট্রিগার |
| ট্রিগার | ডবল প্রান্ত | |
| ট্রিগার স্তর | আপেক্ষিক আদর্শ তরঙ্গ ত্বরণের 1 ~ 99% | |
| চলমান মোড | ম্যানুয়াল চলমান, অটো চালানো। | |
| অটো শব্দ কমছে | Alচ্ছিক ফাংশন, গোলমাল হ্রাস শতাংশের ট্রিগার প্রান্ত সেট করে: ডাবল প্রান্ত | |
| ডেটা সেভিং | মেমোরি ডিভাইস | ডেটা রেকর্ডিং, সিগন্যাল স্টোর, সামগ্রী প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যায় |
| পুনরায় প্রদর্শন | ম্যানুয়াল রিপ্লে শক ওয়েভ | |
| ডেটা আউটপুট | এক্সেল রিপোর্টে সরাসরি আউটপুট | |
| ওয়ার্ড টেস্ট রিপোর্ট | ব্যবহারকারীরা সেটিংস স্বয়ংক্রিয়ভাবে ওয়ার্ড রিপোর্ট তৈরি করে, প্রতিবেদন সামগ্রী এবং ফর্ম্যাট ব্যবহারকারীরা কাস্টমাইজ করতে পারে According | |
| রেকর্ডস চলমান | সফটওয়্যার স্বয়ংক্রিয় চলমান প্রক্রিয়া রেকর্ড | |
| সফ্টওয়্যার ইন্টারফেস (অর্ধ সাইনোসাইডাল ওয়েভ ডায়াগ্রাম) |  | |
ফাইনাল পিক সাওথুথ ওয়েভ (ঐচ্ছিক) |  | |
| ট্র্যাপজয়েডাল ওয়েভ ptionচ্ছিক |  | |
| অর্ধ সাইনোসাইডাল ওয়েভ জেনারেটর | অর্ধ সাইনোসাইডাল ওয়েভ জেনারেটর মূলত শিল্প রাবার দিয়ে তৈরি (রাবার শক্তি এবং পলিমারাইজেশন বিবেচনা করে)। ওয়েভ জেনারেটর সাধারণত চিত্রের শো হিসাবে বিভিন্ন বেধের সাথে নলাকার গ্রহণ করে। একত্রে বিভিন্ন বেধ একাধিক শক্তি সহ, বিভিন্ন শক পালসের প্রস্থ উপলব্ধ করে। | |
 | ||
