আইইসি৬০০৩৫-২-৩০ চিত্র ১০৩ বৈদ্যুতিক সরঞ্জাম রুম হিটার সারফেস টেম্পারেচার রাইজ টেস্টার

এই পরীক্ষার কোণটি আইইসি ৬০০৩৫-২-৩০:২০০৯+এএমডি১:২০১৬ +এএমডি২: ২০২১ এর ধারা ১১.২, চিত্র ১০৩ এর মানদণ্ড পূরণ করে।

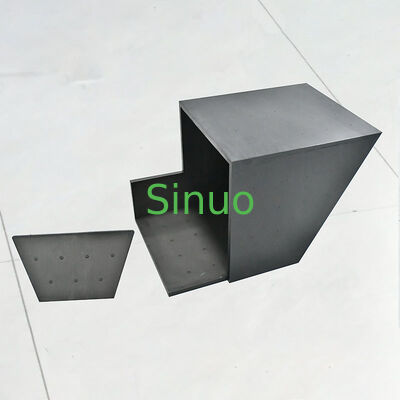

এই পরীক্ষার বাক্সটি প্রায় ২০ মিমি পুরু নিস্তেজ কালো-রঙ করা প্লাইউড দিয়ে তৈরি। দেয়াল এ পরীক্ষার বাক্সের শেষ প্রান্ত থেকে বিভিন্ন দূরত্বে স্থাপন করা যেতে পারে।

পরীক্ষার বাক্সটি পরীক্ষার কোণে স্থাপন করা হয়, যেখানে পাশ বি পরীক্ষার কোণের একটি দেয়ালের সাথে এবং পরীক্ষার বাক্সের ঢালু প্রান্ত অন্য দেয়ালের সাথে লাগানো থাকে। পরীক্ষার কোণটি কমপক্ষে ৪৭০ মিমি প্রশস্ত, ৭৬০ মিমি গভীর এবং ৪৭০ মিমি উঁচু হতে হবে।

ক্যাব হিটারটি প্রস্তুতকারকের নির্দেশাবলী অনুসারে সবচেয়ে প্রতিকূল অবস্থানে পরীক্ষার বাক্সে স্থাপন করা হয়, যদি এটি পরীক্ষার বাক্সে ফিট হয়, এবং দূরত্ব L = ০ মিমি সহ। দেয়ালের সবচেয়ে কম দূরত্ব প্রস্তুতকারকের নির্দেশাবলীতে উল্লেখিত হিটার আউটলেট এবং মোটর গাড়ির অভ্যন্তরীণ পৃষ্ঠের মধ্যে সর্বনিম্ন অনুমোদিত দূরত্বের চেয়ে কম হওয়া উচিত নয়। পরীক্ষার বাক্সের দেয়াল এ কে L কে সর্বোচ্চ দূরত্ব L= ২২০ মিমি পর্যন্ত বাড়ানোর জন্য সরানো যেতে পারে।

যদি প্রস্তুতকারক ক্যাব হিটার স্থাপনের জন্য কোনো নির্দেশাবলী সরবরাহ না করে থাকেন বা হিটারটি পরীক্ষার বাক্সে ফিট না হয়, তবে ক্যাব হিটারটি পরীক্ষার কোণের মেঝেতে সবচেয়ে প্রতিকূল অবস্থানে স্থাপন করা হয়। পিটিসি হিটিং উপাদানযুক্ত হিটারগুলি দেয়াল থেকে দূরে স্থাপন করা হয় যদি এটি উচ্চ তাপমাত্রা সৃষ্টি করে।

ফেল্ট প্যাডের তাপমাত্রা বৃদ্ধি কপার বা ব্রাসের ছোট কালো ডিস্কের সাথে সংযুক্ত থার্মোকাপলের মাধ্যমে নির্ধারিত হয়, যা ১৫ মিমি ব্যাস এবং ১ মিমি পুরু। ডিস্কগুলি প্যাডের পৃষ্ঠে স্থাপন করা হয়।

প্রোবটি একটি ল্যাবরেটরি স্ট্যান্ড ক্ল্যাম্প বা অনুরূপ ডিভাইস ব্যবহার করে জায়গায় রাখা যেতে পারে। প্রোবের মতো একই ফলাফল প্রদানকারী যেকোনো পরিমাপ যন্ত্র ব্যবহার করা যেতে পারে।

• আইইসি মানগুলির সাথে সম্মতি:আইইসি ৬০০৩৫-২-৩০ ধারা ১১.২ এবং চিত্র ১০৩ এর প্রয়োজনীয়তা অনুসারে নির্মিত।
• অনুকৃত ঘরের কোণ:একটি মেঝে এবং দুটি উল্লম্ব দেয়াল নিয়ে গঠিত একটি বাস্তব অভ্যন্তরীণ কোণকে প্রতিলিপি করে, হিটারগুলির জন্য নির্ভরযোগ্য পরীক্ষার ফলাফল সরবরাহ করে।
• ম্যাট কালো ফিনিস:অভ্যন্তরীণ এবং বাহ্যিক পৃষ্ঠগুলি অভিন্ন তাপ শোষণের জন্য ম্যাট কালো রঙ দিয়ে শেষ করা হয়েছে।
• বহুমুখী থার্মোকাপল মাউন্টিং:১০ সেমি ব্যবধানে পূর্ব-ছিদ্রযুক্ত গর্তগুলি তাপমাত্রা সেন্সরগুলির সহজ ইনস্টলেশন সহজতর করে।
• শক্তিশালী কাঠামো:প্রায় ২০ মিমি পুরু প্লাইউড থেকে তৈরি, কঠিন নির্মাণ এবং দীর্ঘ পরিষেবা জীবন বৈশিষ্ট্যযুক্ত।
