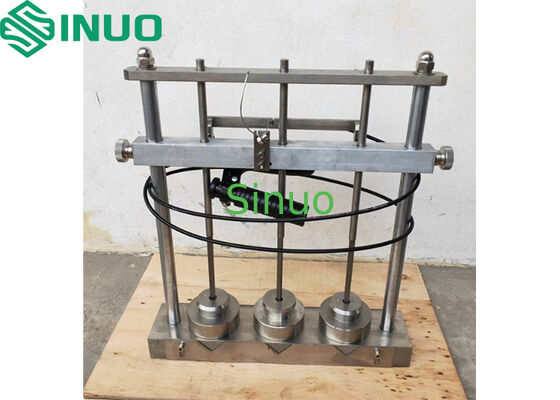

IEC61386-1:2017 ধারা 10.3 নিম্ন তাপমাত্রা প্রভাব পরীক্ষা সরঞ্জাম
| Test stations: | তিনটি স্টেশন | Specimen length: | 200 ± 5 মিমি |
| Drop masses: | 0.5 কেজি, 1.0 কেজি, 2.0 কেজি, 6.8 কেজি (প্রতিটি তিনটি টুকরা), সহনশীলতা +1 0% | Drop height: | 100 মিমি, 300 মিমি, সহনশীলতা ±1%, সামঞ্জস্যযোগ্য |
| Steel anvil: | Ø20 মিমি, নীচের চাপ ব্যাসার্ধ R300, 100 গ্রাম | Release method: | ম্যানুয়াল, ল্যাচ-টাইপ যান্ত্রিক রিলিজ |
| High Light: | আইইসি ৬১৩৮৬-১ নিম্ন তাপমাত্রার প্রভাব পরীক্ষক,ওয়ারেন্টি সহ বৈদ্যুতিক পরীক্ষামূলক সরঞ্জাম,ধারা ১০.৩ ধাক্কা পরীক্ষার যন্ত্র |
||
আইইসি৬১৩৮৬-১:২০১৭ ধারা ১০.৩ নিম্ন তাপমাত্রা প্রভাব পরীক্ষা সরঞ্জাম
পণ্যের তথ্য:
প্রযোজ্য মান: আইইসি৬১৩৮৬-১:২০১৭
নমুনা ও পরিধি: বৈদ্যুতিক বা যোগাযোগ ব্যবস্থার জন্য ইনসুলেটেড তার এবং/অথবা কেবল সুরক্ষা ও ব্যবস্থাপনার জন্য ব্যবহৃত ধাতু, অধাতু এবং যৌগিক কন্ডুইটের জন্য উপযুক্ত, যা এসি ১০০০ ভোল্ট এবং/অথবা ডিসি ১৫০০ ভোল্ট পর্যন্ত।
পরীক্ষার উদ্দেশ্য: নিম্ন-তাপমাত্রার কন্ডিশনিংয়ের পরে কন্ডুইটের যান্ত্রিক প্রভাব প্রতিরোধের মূল্যায়ন করা।
পরীক্ষার নীতি: একটি নির্দিষ্ট উচ্চতা থেকে অবাধে পতিত হাতুড়ি দ্বারা নমুনাটিকে আঘাত করা হয়।
গঠন ও বৈশিষ্ট্য:
এই ডিভাইসটি একটি নিম্ন-তাপমাত্রা চেম্বারের সাথে একত্রে ব্যবহৃত হয়।
সরঞ্জামটি একটি কঠিন অনুভূমিক পৃষ্ঠের উপর স্থাপন করা উচিত।
পরীক্ষার আগে, নমুনাটিকে একটি উপযুক্ত নিম্ন-তাপমাত্রা চেম্বারে কন্ডিশন করা হবে, এবং চেম্বার থেকে সরানোর ১০ সেকেন্ডের মধ্যে প্রভাব পরীক্ষা সম্পন্ন করতে হবে।
প্রযুক্তিগত পরামিতি:
|
নং |
আইটেম |
পরামিতি |
|
১ |
মডেল |
এসএন২১২৭এ |
|
২ |
পরীক্ষা স্টেশন |
তিনটি স্টেশন |
|
৩ |
নমুনার দৈর্ঘ্য |
২০০ ± ৫ মিমি |
|
৪ |
ড্রপ হ্যামার ভর |
০.৫ কেজি, ১.০ কেজি, ২.০ কেজি, ৬.৮ কেজি (প্রতিটি তিনটি), সহনশীলতা +১ ০% |
|
৫ |
ড্রপ উচ্চতা |
১০০ মিমি, ৩০০ মিমি, সহনশীলতা ±১%, সামঞ্জস্যযোগ্য
|
|
৬ |
স্টিল অ্যানভিল |
Ø২০ মিমি, নীচের খিলান ব্যাসার্ধ R300, ১০০ গ্রাম |
|
৭ |
মুক্তি পদ্ধতি |
ম্যানুয়াল, ল্যাচ-টাইপ যান্ত্রিক মুক্তি |
|
৮ |
গঠন চিত্র |
|
