IEC 61386-1:2017 Clause 10.2 Conduit Compression Resistance Tester

MOQ:	1
মূল্য:	Customized
স্ট্যান্ডার্ড প্যাকেজিং:	পাতলা পাতলা কাঠের কেস
প্রসবের সময়ের:	30 দিন
মূল্যপরিশোধ পদ্ধতি:	টি/টি
সরবরাহ ক্ষমতা:	প্রতি মাসে 5 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

Sinuo

সাক্ষ্যদান

Calibration Certificate (Cost Additional)

মডেল নম্বার

SN2910

পরীক্ষা স্টেশন:

একক স্টেশন

কন্ট্রোল মোড:

পিএলসি বুদ্ধিমান নিয়ন্ত্রণ

নমুনার আকার:

দৈর্ঘ্য 200 ± 5 মিমি, বেস প্লেটে স্থাপন করা হয়েছে

ড্রাইভ মোড:

মোটর ড্রাইভ

ফোর্স রেঞ্জ:

10-4894 N

পরীক্ষার গতি:

10-250 মিমি/মিনিট

পরীক্ষা স্ট্রোক:

0-600 মিমি

কম্প্রেশন ব্লক:

(50 ± 0.5) × 50 × 50 মিমি

পণ্যের বর্ণনা

IEC 61386-1:2017 Clause 10.2 Conduit Compression Resistance Tester

Product information:

Applicable Standards: IEC 61386-1:2017 <Conduit systems for cable management – Part 1: General requirements> Clause 10.2

Specimens & Scope: Suitable for metal, non-metallic and composite conduits used to protect and manage insulated wires and/or cables for electrical or communication systems up to AC 1000 V and/or DC 1500 V.

Test Purpose: To evaluate whether the mechanical performance of conduits after compression meets the standard requirements.

Test Principle:

A PLC control system drives the motor to apply force via a sensor. The sensor is connected to a steel block of (50 ± 0.5) × 50 mm.

The specified force is applied to the specimen within (30 ± 3) s and maintained for (60 ± 2) s. The outer diameter of the specimen is measured during loading, and the deformation shall not exceed 25% of the original outer diameter.

After unloading, the device automatically returns. After (60 ± 2) s, the outer diameter is measured again, and the deformation shall not exceed 10% of the original outer diameter.

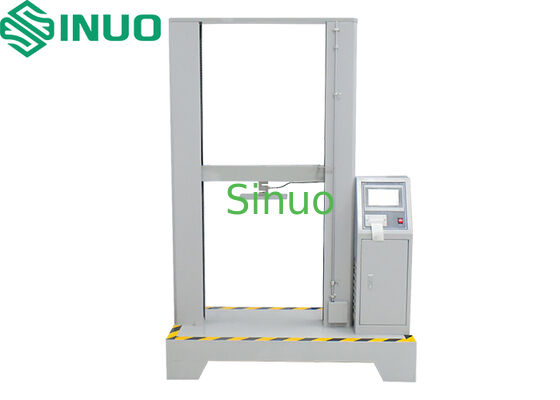

IEC 61386-1:2017 Clause 10.2 Conduit Compression Resistance Tester 0

Technical parameters:

No.	Item	parameters
1	Power supply	AC 220 V ±10%, 50–60 Hz
2	Test stations	Single station
3	Control mode	PLC intelligent control, touch screen operation
4	Specimen size	Length 200 ± 5 mm, placed on base plate
5	Drive mode	Drive mode
6	Force range	10–4894 N, Resolution 0.1 N, Accuracy class 2.5, compliant with the force values specified in Table 4 of the standard.
7	Stroke	0–600 mm
8	Test speed	10–250 mm/min, adjustable
9	Compression block	(50 ± 0.5) × 50 × 50 mm (L × W × H), bottom edges chamfered R1
10	Base plate	Steel plate ≥ 10 mm, size 500 × 500 mm
11	Constant force time	0–999.9 s, presettable
12	Test procedure	(30 ± 3) s loading → (60 ± 2) s constant force → release
13	Conduit diameter measurement	Manual
14	Dimensions	approx. 1000 × 600 × 1350 mm (W × H × D)
15	Weight	150 kg
16	Operating Environment	temperature: 23 ± 2 °C Humidity: 30%–90% RH
