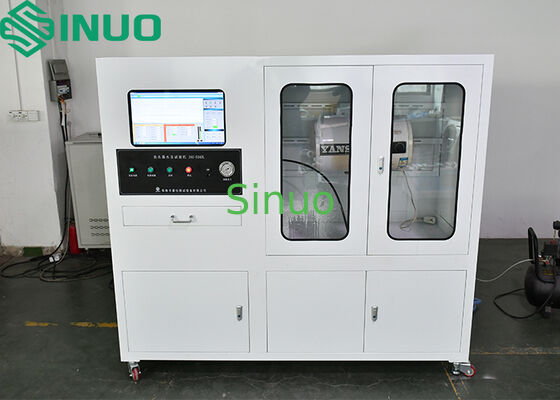

আইইসি 60335-2-21 ইলেকট্রিক ওয়াটার হিটার ইমপ্লাস চাপ প্রতিরোধ পরীক্ষা মেশিন

IEC 60335-2-21 বৈদ্যুতিক জল গরম করার যন্ত্র পালস চাপ সহ্য করার পরীক্ষার মেশিন

পণ্যের তথ্য:

এই জল গরম করার যন্ত্রের লাইনার প্রেসার পরীক্ষার মেশিনটি IEC 60335-2-21:2012 ধারা 22.47 এর প্রয়োজনীয়তা পূরণের জন্য ডিজাইন করা হয়েছে।

মেশিনটি জল সঞ্চয় ধরনের বৈদ্যুতিক জল গরম করার যন্ত্রের লাইনারের জল চাপ প্রতিরোধের জন্য ডিজাইন করা হয়েছে। এটি একটানা 24 ঘন্টা কাজ করতে পারে। মেশিনটি PLC নিয়ন্ত্রণ এবং টাচ স্ক্রিন ডিসপ্লে অপারেশন গ্রহণ করে। প্রধান জিনিসপত্র আমদানি করা এবং দেশীয় উচ্চ মানের ব্র্যান্ডের, অপারেশন স্থিতিশীল এবং নির্ভরযোগ্য।

ফাংশন বর্ণনা:

পরীক্ষার জন্য জল গরম করার যন্ত্রের বাইরের আবরণ এবং অন্যান্য বৈদ্যুতিক উপাদানগুলি খুলে ফেলুন, গরম করার টিউব ইনস্টল করা সহ জল গরম করার যন্ত্রের ধারক সমাবেশ রেট করা চাপে লিক সনাক্তকরণ করা হয়, ধারকটি 100±5% এর রেট করা চাপে সিল করা আবশ্যক। পরিবেষ্টিত তাপমাত্রায় পাত্রে জল ইনজেক্ট করুন (সিলিকন তামার পাত্র বাদে), এবং পাত্রের বাতাস খালি করুন, তারপরে রেট করা চাপের 15% এবং (100±5)% এর মধ্যে চাপ দিয়ে পাত্রটিকে বিকল্পভাবে চাপ দিন। 20-40 বার/মিনিট ফ্রিকোয়েন্সিতে 80K বার চাপ দিন। প্রতি 10,000 বার চাপ দেওয়ার শেষে, চাপটি কমপক্ষে 10 মিনিটের জন্য সর্বাধিক কাজের চাপে বজায় রাখা হয়। উচ্চ এবং নিম্ন চাপ পরীক্ষার পরে, লাইনারের দৃশ্যমান উল্লেখযোগ্য বিকৃতি হওয়া উচিত নয়।

প্রযুক্তিগত পরামিতি:

ক. পরীক্ষার স্টেশন:1 (সর্বোচ্চ 500L লাইনার পূরণ করে)

খ. জলের ট্যাঙ্কের ক্ষমতা: ≤500L (ট্যাঙ্কের ক্ষমতা এবং স্টেশনের সংখ্যার উপর নির্ভর করে পরিবর্তন হয়)

গ. পরীক্ষার জলের চাপ: স্ট্যান্ডার্ড অনুযায়ী, এটিকে দুটি গ্রুপ হিসাবে সেট করা উচিত, অর্থাৎ, চাপ ছাড়লে 0.15MPa এবং চাপ বাড়লে 0.75MPa।d. সর্বাধিক জলের চাপ: ≤0.9Mpa

e. পরীক্ষার ফ্রিকোয়েন্সি: 20 থেকে 40 বার / মিনিট (অভ্যন্তরীণ পাত্রের আকারের উপর নির্ভর করে পরিবর্তিত হয়)

চ. পরীক্ষার সময়: পাম্প বুস্ট, হোল্ডিং সময় পরীক্ষার স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুযায়ী 0.2-3S সেট করা যেতে পারে

g. পরীক্ষার সংখ্যা: 0~999999 বার সেট করা যেতে পারে (প্রয়োজনীয় পরীক্ষার সংখ্যা আগে থেকে সেট করা যেতে পারে এবং প্রিসেট পরীক্ষার সময় শেষ হওয়ার পরে এটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।)

h. চক্রের সময়: 0~999999 বার সেট করা যেতে পারে।

(প্রতি 10,000 পরীক্ষায়, 0.75 MPA চাপে 10 মিনিটের জন্য চাপ ধরে রাখুন, পরবর্তী পরীক্ষাটি শুধুমাত্র লাইনার দৃশ্যমান উল্লেখযোগ্য বিকৃতি ছাড়াই করা যেতে পারে)

i. চাপ ধরে রাখার সময়: পাম্প বুস্ট, হোল্ডিং সময় পরীক্ষার স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুযায়ী 0.2-3S সেট করা যেতে পারে

j. নমুনার স্থান: গ্রাহক নির্বাচনের জন্য অনুভূমিক এবং অনুভূমিক, বাম এবং ডান কাঠামো।

k. পাওয়ার-ডাউন সুরক্ষা ফাংশন সহ, পাওয়ার-অফের পরে কাউন্টার গণনা বন্ধ করে এবং ডেটা মুখস্থ করার জন্য কাউন্টারটি স্বয়ংক্রিয়ভাবে সংরক্ষণ করা হয়।

l. পয়েন্টার টাইপ শকপ্রুফ প্রেসার গেজ (বর্তমান চাপ এবং লাইফ টেস্টের চাপ প্রদর্শনের জন্য ব্যবহৃত হয়, চাপের উপরের সীমা সেট করা যেতে পারে), প্রেসার গেজের সামনে বল ভালভ যোগ করা হয় এবং জরুরি অবস্থার ক্ষেত্রে প্রেসার গেজ রক্ষা করার জন্য জলপথ বন্ধ করা যেতে পারে।

m. সরঞ্জামের বৈদ্যুতিক অংশে লিক সুরক্ষা ফাংশন রয়েছে এবং বৈদ্যুতিক নিয়ন্ত্রণ চেম্বারটি মেশিনের পাশে ইনস্টল করা আছে, যা সম্পূর্ণরূপে জলরোধী।

n. সরঞ্জামটিতে নমুনা লিক সনাক্তকরণ এবং সুরক্ষার কাজ রয়েছে। যখন নমুনা লিক হয়, তখন সনাক্তকরণ প্রোব সনাক্ত হওয়ার পরে সরঞ্জামটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে, যা অনিশ্চিত দুর্ঘটনা ঘটা থেকে বাধা দেয়।

o. নমুনা সংযোগকারী: M14×1.5 এর সংযোগকারীর সাথে স্ট্যান্ডার্ড কনফিগার করা হয়েছে এবং নমুনা অনুযায়ী বিভিন্ন সংযোগকারী সরবরাহ করা যেতে পারে (ক্লায়েন্টকে আমাদের সংযোগকারীর প্রকার/আকার এবং ইত্যাদি দিতে হবে, খরচ অতিরিক্ত)

p. জল খরচ: নমুনার ভলিউম + 50L অনুযায়ী, সর্বোচ্চ 500L।

q. বিদ্যুৎ সরবরাহ: তিন ফেজ AC380V ± 10, 50HZ।

r. সরঞ্জামের মাত্রা: WDH1800*900*2000mm

প্রধান কনফিগারেশন:

নং:
