আইইসি ৬১৩৮৬-২১ কঠোর, নন-মেটালিক ও কম্পোজিট কন্ডাক্টের জন্য বাঁক পরীক্ষা যন্ত্রপাতি
| Applied Standard: | IEC 61386-21 | Applied Clause: | Clause 10.4.102 |
| Nominal size of conduit: | 16/20/25mm | Wheel lateral radius R1: | 48/60/75mm |
| Radius of profile wheel: | 8.1/10.1/12.6mm | Curved wheel groove diameter: | 24/30/37.5mm |
| High Light: | আইইসি ৬১৩৮৬-২১ নমন পরীক্ষার যন্ত্র,নন-মেটালিক কন্ডাক্ট বন্ডিং টেস্টার,কম্পোজিট কন্ডাক্ট বন্ডিং টেস্ট সরঞ্জাম |
||

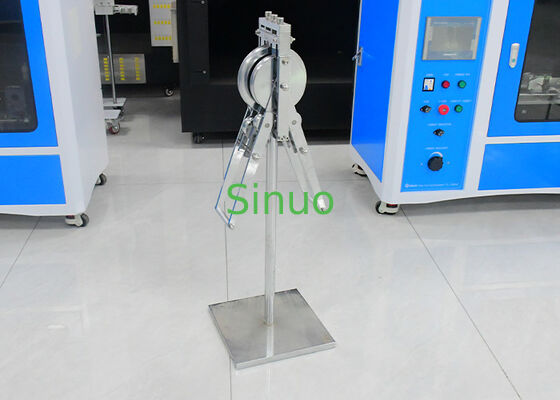

IEC 61386-21 চিত্র 103 ধাতবহীন এবং কম্পোজিট কন্ডাক্টের জন্য নমন যন্ত্রপাতি
পণ্যের তথ্যঃ
নন-মেটালিক এবং কম্পোজিট কন্ডাক্টের জন্য বন্ডিং অ্যাপারেটরটি স্ট্রিপড কন্ডাক্ট, নন-মেটালিক কন্ডাক্ট, কম্পোজিট কন্ডাক্ট এবং পিভিসি ওয়েভযুক্ত পাইপগুলিতে 90 ডিগ্রি বন্ডিং পরীক্ষা করার জন্য ডিজাইন করা হয়েছে।এটি প্রধান আন্তর্জাতিক এবং দেশীয় মান অনুযায়ী সঠিক নমন কর্মক্ষমতা মূল্যায়ন নিশ্চিত.
এই সরঞ্জামটি JG3050-1998 (বিভাগ 6.6 এবং চিত্র 9) GB 20041.21-2008, GB/T14823 এর সাথে সম্পূর্ণরূপে সঙ্গতিপূর্ণ।2, ZBG 33008, এবং আইইসি 61386-21 ধারা 10।4.১০২ এবং চিত্র ১০৩।
এটি নির্দিষ্ট নামমাত্র নল আকার পূরণের জন্য স্ট্যান্ডার্ডাইজড বাঁকানো চাকা ব্যাসার্ধ এবং রোল মাত্রা প্রদান করে, যা পরীক্ষার নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা নিশ্চিত করে।
নমন যন্ত্রটি পাইপ উত্পাদনকারী, গুণমান পরিদর্শন কেন্দ্র, গবেষণা ইনস্টিটিউট এবং শংসাপত্র পরীক্ষাগার দ্বারা ব্যাপকভাবে ব্যবহৃত হয়।
বৈশিষ্ট্যঃ
✔ আইইসি ৬১৩৮৬-২১, জিবি ২০০৪১ মেনে চলে।21, JG3050, GB/T14823.2, ZBG33008
✔ অ-ধাতব, কম্পোজিট, শক্ত এবং পিভিসি তরঙ্গযুক্ত নলগুলির নমন পরীক্ষার জন্য আদর্শ
✔ মানসম্মত ৯০ ডিগ্রি বাঁক কোণ
✔ সুনির্দিষ্ট মেশিনযুক্ত বাঁকানো চাকাগুলি এবং গ্রুভগুলি
✔ পুনরাবৃত্তিযোগ্য পরীক্ষার ফলাফলের জন্য সঠিক ব্যাসার্ধ নিয়ন্ত্রণ নিশ্চিত করে
✔ পরীক্ষাগার এবং উৎপাদন মান নিয়ন্ত্রণের জন্য উপযুক্ত
টেকনিক্যাল প্যারামিটারঃ
| নমনাল আকারের পাইপ | চাকা পার্শ্বীয় ব্যাসার্ধ R1 | বাঁকা চাকা ট্র্যাক ব্যাসার্ধ R2 | প্রোফাইল হুইল এবং বাঁকা হুইল গ্রুভের ব্যাসার্ধ (R) | বাঁকা চাকা খাঁজ ব্যাসার্ধ (D) |
| 16 | 48 | 84 | 8.1 | 24 |
| 20 | 60 | 105 | 10.1 | 30 |
| 25 | 75 | 131.25 | 12.6 | 37.5 |
