2 ডি কনট্যুর স্ক্যানিং সরাসরি পয়েন্ট-এবং-মাপ ফাংশন সহ ভিডিও পরিমাপ সিস্টেম

MOQ:	1
মূল্য:	Customized
স্ট্যান্ডার্ড প্যাকেজিং:	প্লাইউড কেস
প্রসবের সময়ের:	30 দিন
মূল্যপরিশোধ পদ্ধতি:	টি/টি
সরবরাহ ক্ষমতা:	প্রতি মাসে 50 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

Sinuo

সাক্ষ্যদান

Calibration Certificate (Cost Additional)

মডেল নম্বার

JVB300H

পরিমাপ স্ট্রোক:

300 × 200 × 200 মিমি

সামগ্রিক মাত্রা:

1200 × 700 × 1540 মিমি

টেবিল লোড:

30 কেজি

অপারেশন মোড:

ম্যানুয়াল

বিবর্ধন:

অপটিক্যাল 0.7×–4.5×

পরিমাপ সফ্টওয়্যার:

2D পরিমাপ

রৈখিক স্কেল:

0.5 µm উচ্চ-নির্ভুলতা স্কেল

নির্ভুলতা:

(2.0 + L/200) µm

বিশেষভাবে তুলে ধরা:

২ ডি স্ক্যানিং সহ ভিডিও পরিমাপ সিস্টেম

কনট্যুর পরিমাপ সঙ্গে সুইচ জীবন পরীক্ষক

পয়েন্ট-এন্ড-মেজারি ভিডিও মেজারিং সিস্টেম

পণ্যের বর্ণনা

2D কনট্যুর স্ক্যানিং ডাইরেক্ট পয়েন্ট-এন্ড-মেজার ফাংশন সহ ভিডিও পরিমাপ ব্যবস্থা

পণ্যের তথ্য:

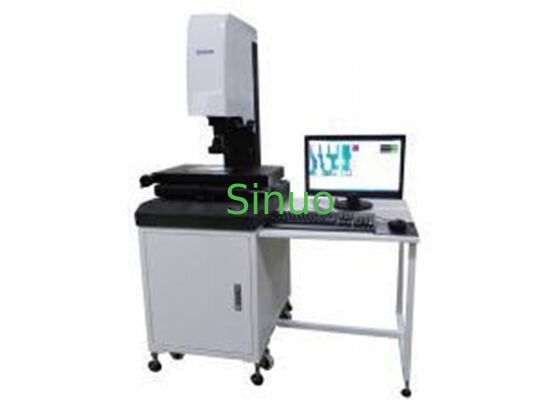

JVB300H ভিডিও পরিমাপ ব্যবস্থা হল একটি উচ্চ-নির্ভুলতা সম্পন্ন, গ্রানাইট-ভিত্তিক 2D ভিশন মেট্রোলজি যন্ত্র, যা জটিল উপাদানগুলির সঠিক মাত্রিক পরিদর্শন, কনট্যুর পরিমাপ এবং গুণমান নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে। এটি নির্ভুল ইলেকট্রনিক্স, সংযোগকারী, টুলিং, ধাতব অংশ, ইনজেকশন মোল্ডিং, সেমিকন্ডাক্টর, স্বয়ংচালিত উপাদান, পরীক্ষাগার এবং শিল্প মেট্রোলজি বিভাগগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

পণ্যের বৈশিষ্ট্য:

উচ্চ-কঠিনতা, উচ্চ-নির্ভুলতা সম্পন্ন গ্রানাইট বেস এবং কলাম, যা অসামান্য স্থিতিশীলতা এবং দীর্ঘমেয়াদী স্থায়িত্ব নিশ্চিত করে।

নিয়ন্ত্রণযোগ্য LED সারফেস লাইট এবং কনট্যুর লাইট, যা কম তাপ উৎপন্ন করে অভিন্ন আলো সরবরাহ করে।

নিরবিচ্ছিন্ন জুম লেন্স পরিমাপের সময় রিয়েল-টাইম বিবর্ধন সমন্বয় করতে সক্ষম করে।

X/Y অক্ষগুলি লিনিয়ার গাইড রেল এবং স্লাইডার কাঠামো গ্রহণ করে, যা দৃঢ়তা এবং পুনরাবৃত্তিযোগ্যতা উন্নত করে।

ইন্টিগ্রেটেড গ্রাফিক রিপোর্ট আউটপুট, যা পরিমাপের ফলাফল দ্রুত রপ্তানি করার অনুমতি দেয়।

পরিমাপের অবস্থান সঠিকভাবে নির্দেশ করার জন্য লেজার লোকেটার দিয়ে সজ্জিত।

সফ্টওয়্যার: OVM স্ট্যান্ডার্ড সংস্করণ—সরল, স্বজ্ঞাত এবং পরিচালনা করা সহজ।

অ্যাপ্লিকেশন:

JVB300H দক্ষতার সাথে জটিল নির্ভুল উপাদানগুলির কনট্যুর, সারফেস বৈশিষ্ট্য, মাত্রা, কোণ এবং অবস্থানগত সম্পর্ক পরিমাপ করে।
এটি নিম্নলিখিত শিল্পগুলির জন্য উপযুক্ত:

ইলেকট্রনিক্স

যন্ত্রপাতি ও মিটার

কেবল এবং তারের সংযোগ

টুলিং ও ফিক্সচার

নির্ভুল যন্ত্রাংশ তৈরি

স্বয়ংচালিত ও মহাকাশ

সেমিকন্ডাক্টর

সংযোগকারী ও স্ট্যাম্পিং যন্ত্রাংশ

প্লাস্টিক এবং রাবার উপাদান

গবেষণা প্রতিষ্ঠান এবং মেট্রোলজি কেন্দ্র

প্রযুক্তিগত পরামিতি:

আইটেম	স্পেসিফিকেশন
মডেল	JVB300H
পরিমাপের ভ্রমণ (X×Y×Z)	300 × 200 × 200 মিমি
সামগ্রিক মাত্রা	1200 × 700 × 1540 মিমি
টেবিল লোড	30 কেজি
অপারেশন মোড	ম্যানুয়াল (দ্রুত-সরানো সুইচিং সহ)
বিবর্ধন	অপটিক্যাল 0.7×–4.5× / ইমেজ 28×–180× (কাস্টমাইজযোগ্য)
পরিমাপ সফ্টওয়্যার	স্ট্যান্ডার্ড 2D পরিমাপ সফ্টওয়্যার
বিদ্যুৎ সরবরাহ	(110V/220V) ±10%, 50/60 Hz
লিনিয়ার স্কেল	0.5 µm উচ্চ-নির্ভুলতা স্কেল
সঠিকতা	(2.0 + L/200) µm
পুনরাবৃত্তিযোগ্যতা	2 µm
কাজের পরিবেশ	20–25°C; RH 45%–75%
CCD	2.6 MP কালার ডিজিটাল CCD
লেন্স	হাই-ডেফিনেশন ইন্ডাস্ট্রিয়াল অপটিক্যাল লেন্স
আলো	কনট্যুর লাইট + সারফেস লাইট (বিনিময়যোগ্য)

সফ্টওয়্যার ওভারভিউ:

মূল বৈশিষ্ট্য

সরাসরি পয়েন্ট-এন্ড-মেজার ফাংশন

বেসিক জ্যামিতিক পরিমাপ

কম্পোজিট উপাদান পরিমাপ

ফর্ম এবং অবস্থান সহনশীলতা মূল্যায়ন

সমন্বয় সিস্টেম সেটআপ

2D কনট্যুর স্ক্যানিং

ওয়ার্ড, এক্সেল, CAD ফরম্যাটে আউটপুট

মাউস ক্লিকের মাধ্যমে স্বয়ংক্রিয় প্রান্ত সনাক্তকরণ—ওয়ার্কটেবিল পুনরায় স্থাপন করার প্রয়োজন নেই

পরিমাপের ক্ষমতা:

জ্যামিতিক উপাদান: বিন্দু, রেখা, বৃত্ত, চাপ, উপবৃত্ত

কম্পোজিট গণনা: কেন্দ্র দূরত্ব, স্পর্শক, মধ্যরেখা, লম্ব দূরত্ব, কোণ দ্বিখণ্ডক, ছেদ বিন্দু

ফর্ম সহনশীলতা মূল্যায়ন: কেন্দ্রিকতা, বৃত্তাকারতা, সরলতা, অবস্থান, প্রবণতা

সমন্বয় সমন্বয়: অনুবাদ, ঘূর্ণন, সমন্বয় সিস্টেম পুনরায় স্থাপন

ডেটা রিপোর্টিং: বিশ্লেষণ এবং মুদ্রণের জন্য অফিস সফ্টওয়্যারে রপ্তানিযোগ্য
