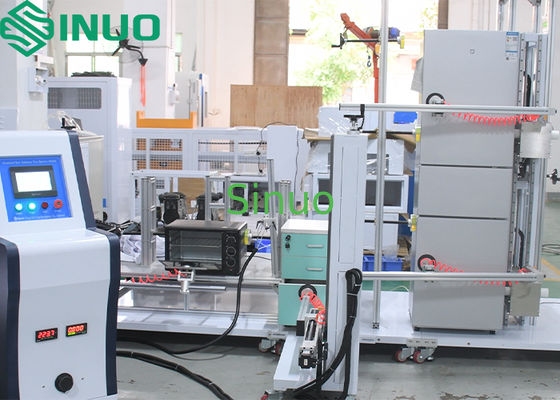

মাইক্রোওয়েভ এবং রেফ্রিজারেশন যন্ত্রপাতি জন্য স্মার্ট দরজা স্থায়িত্ব পরীক্ষক
| Test Stations: | 3টি স্বাধীন পরীক্ষা কেন্দ্র | Drive Mode: | সার্ভো মোটর |
| Open/close Angle: | 0-90°, প্রিসেট করা যেতে পারে | Open/close Direction: | নমুনা অবস্থা অনুযায়ী নির্বাচন করুন |
| Open/close Speed: | 6-18 চক্র/মিনিট | Open/close Cycles: | 0-999999 চক্র, প্রিসেট করা যেতে পারে |
| High Light: | বুদ্ধিমান দরজার সহনশীলতা পরীক্ষক,মাইক্রোওয়েভ যন্ত্রপাতি পরীক্ষার সরঞ্জাম,রেফ্রিজারেশন যন্ত্রপাতি দরজা পরীক্ষক |
||
মাইক্রোওয়েভ এবং রেফ্রিজারেশন যন্ত্রপাতি জন্য স্মার্ট দরজা স্থায়িত্ব পরীক্ষক
পণ্যের তথ্যঃ
স্ট্যান্ডার্ড: আইইসি ৬০৩৩৫-২-২৫ ধারা ১৮, আইইসি ৬০৩৩৫-২-২৪ঃ2017ইত্যাদি।
প্রয়োগঃ
1. ডিভাইসটি যান্ত্রিক সহনশীলতা পরীক্ষার জন্য ব্যবহৃত হয় দরজা সিস্টেম একটি hinged কাঠামো, মাইক্রোওয়েভ সীল এবং মাইক্রোওয়েভ ওভেন, ওভেন, রেফ্রিজারেটর এবং ফ্রিজার, ইত্যাদি অন্যান্য সম্পর্কিত উপাদান অন্তর্ভুক্ত
2. টিসেডিভাইস ব্যবহার করা হয়দরজার ইন্টারলকিং ডিভাইসের স্থায়িত্ব পরীক্ষার জন্য, দরজা পুনরাবৃত্তি খোলা এবং বন্ধ অপারেশন জন্য অন্যান্য পরীক্ষার সহায়তা করার জন্যও ব্যবহার করা যেতে পারে,যেমন রেফ্রিজারেটরের ডিফ্রস্ট টেস্ট এবং রেফ্রিজারেন্ট ফুটো টেস্টের সময়.
পরীক্ষার নমুনাঃ
1মাইক্রোওয়েভ ওভেন, ওভেন
2.রেফ্রিজারেশন যন্ত্রপাতি (রিফ্রিজার এবং ফ্রিজার) ।
বৈশিষ্ট্যঃ সরঞ্জাম PLC গ্রহণ করে এবংসার্ভোমোটর কন্ট্রোল, সমস্ত স্টেইনলেস স্টীল যান্ত্রিক বাহু, ভ্যাকুয়াম শোষণ কাঠামো, স্ট্যান্ডার্ড টিএফটি সত্য রঙের এলসিডি টাচ স্ক্রিন, পরীক্ষার কোণ এবং গতি পূর্বনির্ধারণ করতে পারে,মাইক্রোওয়েভ ওভেন এবং অনুরূপ সরঞ্জামগুলির দরজা খোলার এবং বন্ধ করার জন্য মানব হাতের অনুকরণ করা, বুদ্ধিমান নিয়ন্ত্রণ অর্জন. মেশিন ফ্রেম উচ্চ মানের অ্যালুমিনিয়াম খাদ প্রোফাইল তৈরি করা হয়, এবং যান্ত্রিক অস্ত্র কলাম উপর ইনস্টল করা হয়,বিভিন্ন আকারের বাম খোলা এবং উপরের খোলা দরজা স্থায়িত্ব পরীক্ষা সন্তুষ্ট করতে পারেন. পাওয়ার সাপ্লাই সকেট সনাক্তকরণের ফাংশন আছে, যা পরীক্ষা নমুনা বৈদ্যুতিক হয় কিনা বিচার করতে পারেন; লোড পরীক্ষার সময়, যদি পরীক্ষা নমুনা পরীক্ষার সময় বৈদ্যুতিক হয় না,সরঞ্জাম স্বয়ংক্রিয়ভাবে বন্ধ করা হবে. এই বৈশিষ্ট্য চাহিদা উপর সক্রিয় করা যেতে পারে.
কাঠামোঃ সরঞ্জামটি বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট (লোড ভোল্টেজ নিয়ন্ত্রক ডিভাইস সহ), ফ্রেম এবং যান্ত্রিক বাহুগুলির সমন্বয়ে গঠিত।
সরঞ্জামের মাত্রাঃ approox.: (W*D*H) 2500 * 1300 * 2000 (মিমি)
সরঞ্জামের ওজনঃ ৩৫০ কেজি
প্রযুক্তিগত পরামিতি:
|
পাওয়ার সাপ্লাই |
দুই-ফেজঃ ২২০ ভোল্ট (ফেজ টু ফেজ), ৬০ হার্জ |
|
টেস্ট স্টেশন |
৩য় স্টেশন দরজা বাম এবং ডানদিকে খুলতে এবং বন্ধ করার জন্য একটি স্টেশন, ফ্লিপিং দরজা জন্য একটি স্টেশন এবং ড্রয়ার খুলতে এবং বন্ধ করার জন্য একটি স্টেশন |
|
কন্ট্রোল মোড |
পিএলসি ইন্টেলিজেন্ট ইন্টিগ্রেটেড কন্ট্রোল, 7-ইঞ্চি মানবিক স্পর্শ ইন্টারফেস অপারেশন |
|
ড্রাইভ মোড |
সার্ভো মোটর ড্রাইভ |
|
প্রাপ্তিসাধ্য নমুনা প্রকার |
অনুমোদিত নমুনা আকারের পরিসীমাঃ বাম এবং ডান দরজা খোলা/বন্ধ স্টেশন (মধ্য): WDH≤1910×928×2035mm (একই পাশে দুটি উল্লম্ব দরজা বা একটি দরজা সহ নমুনাগুলি নিম্নরূপ দেখানো হয়েছে)
2ফ্লিপ ডোর ওপেন/ক্লোজ স্টেশন (ডান দিক): WDH≤1100×600×1000mm 3. ড্রয়ার খোলা/বন্ধ স্টেশন (ডান দিকে): ড্রয়ার স্ট্রোক ≤ 500 মিমি
|
|
দরজার জন্য ক্ল্যাম্পিং পদ্ধতি |
ভ্যাকুয়াম সাকশন কাপ, নিউম্যাটিক |
|
রেফ্রিজারেটর/ওভেনবাম এবং ডান দরজাখোলা/বন্ধস্টেশন |
|
|
দরজা খোলার এবং বন্ধ করার প্রক্রিয়া |
দুই সেট, উপরের দরজা খোলার এবং বন্ধ করার জন্য 1 সেট এবং নীচের দরজা খোলার এবং বন্ধ করার জন্য 1 সেট, স্বতন্ত্র অপারেশন, কোন হস্তক্ষেপ |
|
কলাম ১ |
2m উচ্চতা, অন্তর্নির্মিত স্ক্রু গাইড নিয়মিত প্রক্রিয়া বিভিন্ন রেফ্রিজারেটর দরজা উচ্চতা মেলে উপরের এবং নিম্ন দরজা খোলার যান্ত্রিক বাহু অবস্থান সামঞ্জস্য করতে পারেন |
|
খোলা/বন্ধ কোণ |
০-৯০° পূর্বনির্ধারিত হতে পারে |
|
খোলা/বন্ধ দিক |
বাম অথবা ডান |
|
খোলা/বন্ধ চক্র |
0-999999 চক্র, পূর্বনির্ধারিত হতে পারে |
|
ওপেন/ক্লোজ স্পিড |
৬-১৮ চক্র/মিনিট |
|
ওভেন/মাইক্রোওয়েভঠোঁটের দরজাখোলা/বন্ধস্টেশন |
|
|
খোলা/বন্ধ যান্ত্রিক বাহু |
1 সেট |
|
কলাম ২ |
1.2m উচ্চতা, স্ক্রু গাইড রেলের নিয়মিত প্রক্রিয়া বিভিন্ন নমুনা কভার উচ্চতা মেলে ফ্লিপ কভার ম্যানিপুলেটরের অবস্থান সামঞ্জস্য করতে পারেন |
|
খোলা/বন্ধ কোণ |
০-৯০° পূর্বনির্ধারিত হতে পারে |
|
খোলা/বন্ধ দিক |
চক্রান্ত উপরে ফ্লিপ |
|
খোলা/বন্ধ চক্র |
0-999999 চক্র, পূর্বনির্ধারিত হতে পারে |
|
ওপেন/ক্লোজ স্পিড |
৬-১৮ চক্র/মিনিট |
|
ডিখোলার/বন্ধ করার জন্য কাঁচাস্টেশন |
|
|
ড্রয়ার খোলা/বন্ধ যান্ত্রিক বাহু |
১ সেট |
|
কলাম ৩ |
1.2m উচ্চতা, নিয়মিত স্ক্রু গাইড রেল প্রক্রিয়া বিভিন্ন নমুনা কভার উচ্চতা মেলে ড্রয়ার ম্যানিপুলেটর অবস্থান সামঞ্জস্য করতে পারেন |
|
ওপেন/ক্লোজ স্ট্রোক |
০-৫০০ মিমি পূর্বনির্ধারিত হতে পারে |
|
খোলা/বন্ধ দিক |
ড্রয়ার রেলের সামনের এবং পিছনের দিক দিয়ে |
|
খোলা/বন্ধ চক্র |
0-999999 চক্র, পূর্বনির্ধারিত হতে পারে |
|
ওপেন/ক্লোজ স্পিড |
৬-১৮ চক্র/মিনিট |
|
বাম বা ডান দরজা/স্লিপ ডোর/ড্রয়ার ওপেন অ্যান্ড ক্লোজ পদ্ধতি |
ভ্যাকুয়াম স্তন্যপান কাপ দরজা উপর টাইট sucks, তারপর servo মোটর পিছনে এবং সামনে দরজা খোলার এবং বন্ধ প্রক্রিয়া, দরজা খোলার এবং বন্ধ ফ্রিকোয়েন্সি, দরজা খোলার এবং বন্ধ কোণ ড্রাইভ,পরীক্ষার চক্রগুলি সেট করা যায় এবং টাচ স্ক্রিনে প্রদর্শিত হয় |
|
নমুনা ফিক্সচার |
এক বাম সেট এবং এক ডান সেট |
|
সহায়ক আনলকিং প্রক্রিয়া |
এক সেট, ফ্লিপ ডোর ওপেন/ক্লোজ স্টেশনে কনফিগার করা |
|
লোড ভোল্টেজ |
০-২৫০ ভোল্ট, নিয়মিত |
|
নিরাপত্তা সুরক্ষা |
|
|
শক্তি |
ফুটো সুরক্ষা, ওভারলোড এবং শর্ট সার্কিট সুরক্ষা |
|
মোটর |
ওভারলোড, শর্ট সার্কিট সুরক্ষা |
আইইসি ৬০৩৩৫-১ ধারা ২২.৫ অবশিষ্ট ভোল্টেজ পরীক্ষক পরীক্ষার পরিসীমা ৫-১৫০ ভি পরীক্ষার প্রতিবন্ধকতা ≥১০০০ এমওএম
