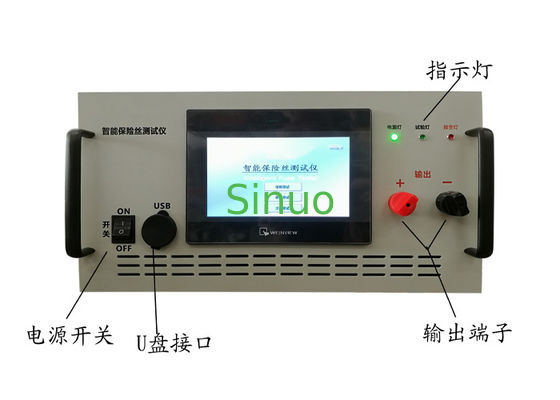

IEC 60691 ইন্টেলিজেন্ট থার্মাল ফিউজ টেস্টার 0-300A এন্ডুরেন্স ও ওভারলোড টেস্ট সরঞ্জাম
| Fuse Rating: | ৪৫এ | Test Current: | 3.0 ~ 300.00a |
| Test Current Range: | 0 ~ 300a | Test Voltage Range: | 0 ~ 20 ভি |
| Time Setting Range: | 1 এস ~ 99 এস | Fuse Time Range: | 10 এমএস ~ 99 এস |
| Test Time Accuracy: | ≤ 1% | Test Cycles: | 1 ~ 9999 বার |
| High Light: | IEC 60691 থার্মাল ফিউজ টেস্টার,300A ওভারলোড টেস্ট সরঞ্জাম,ওয়ারেন্টি সহ সুইচ লাইফ টেস্টার |
||
আইইসি ৬০৬৯১ ইন্টেলিজেন্ট থার্মাল ফিউজ টেস্টার ০-৩০০এ সহনশীলতা ও ওভারলোড টেস্টিং সরঞ্জাম
পণ্যের বর্ণনা
ইন্টেলিজেন্ট থার্মাল ফিউজ টেস্টার হ'ল ছোট ফিউজের পারফরম্যান্স পরীক্ষা করার জন্য ডিজাইন করা একটি বিশেষায়িত যন্ত্র, ফিউজ ফুঁয়ের সময় এবং বর্তমান পরিমাপ সহ। এটি GB / T 9364 মেনে চলে।১-২০১৫, GB 9364.3-2018, GB/T 9816.1-2023 ধারা ১০।4, এবং আইইসি 60691-2023 ফিউজ, স্থায়িত্ব এবং ওভারলোড পরীক্ষার প্রয়োজনীয়তার জন্য মানগুলি। প্রদর্শন এবং পরামিতি সেটিংয়ের জন্য একটি 7-ইঞ্চি টাচ স্ক্রিন দিয়ে সজ্জিত এবং একটি এআরএম প্রসেসর দ্বারা নিয়ন্ত্রিত,এই প্রোগ্রামযোগ্য পরীক্ষক 300A পর্যন্ত পরীক্ষার স্রোত সরবরাহ করেস্মার্ট অপারেশন, উচ্চ নির্ভুলতা এবং নির্ভরযোগ্য সুরক্ষার বৈশিষ্ট্যযুক্ত, এটি ফিউজ পরীক্ষার অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ সমাধান।
বৈশিষ্ট্য
-
দ্রুত গতিশীল প্রতিক্রিয়া এবং ভোল্টেজ এবং বর্তমান আউটপুট উচ্চ নির্ভুলতার জন্য শূন্য-ভোল্টেজ পূর্ণ-ব্রিজ / অর্ধ-ব্রিজ টোপোলজি এবং পিডব্লিউএম নিয়ন্ত্রণ সহ উন্নত ডিসি পাওয়ার সাপ্লাই ডিজাইন।
-
প্রোগ্রামযোগ্য ধ্রুবক ভোল্টেজ এবং ধ্রুবক বর্তমান মোড।
-
চারটি পরীক্ষার মোড সমর্থন করেঃ ফিউজ ব্লাভিং টেস্ট (এম 1), এন্ডুরেন্স টেস্ট (এম 2), স্টেপ টেস্ট (এম 3) এবং ওভারলোড টেস্ট (এম 4)
-
মিলিসেকেন্ডের মধ্যে অতি-দ্রুত প্রতিক্রিয়া সময়।
-
একাধিক সুরক্ষা ফাংশন (ওভারভোল্টেজ, ওভারকন্ট্রাক্ট ইত্যাদি), স্বয়ংক্রিয় বন্ধ এবং শ্রবণ / চাক্ষুষ বিপদাশঙ্কা সহ।
-
ZVZCS সুইচিং প্রযুক্তির সাথে উচ্চ রূপান্তর দক্ষতা।
-
সহজ পর্যালোচনা এবং বিশ্লেষণের জন্য রিয়েল-টাইম ডেটা রেকর্ডিং।
-
ধ্রুবক ভোল্টেজ এবং ধ্রুবক বর্তমানের মধ্যে সুগম এবং নির্ভুল সুইচিং, কোন ওভারসোট ছাড়াই।
-
ব্যবহারকারী-বান্ধব অপারেশনের জন্য সম্পূর্ণ ডিজিটাল নিয়ন্ত্রণ সহ বড় 7 ইঞ্চি টাচ স্ক্রিন ইন্টারফেস।
টেকনিক্যাল স্পেসিফিকেশন
| পয়েন্ট | স্পেসিফিকেশন |
|---|---|
| ইনপুট ভোল্টেজ | এসি 220 ভোল্ট ±10% |
| ফিউজ রেটিং | ৪৫এ |
| ইনপুট ফ্রিকোয়েন্সি | 50Hz / 60Hz |
| অপারেটিং পরিবেশ | তাপমাত্রাঃ 10°C ~ 40°C, আর্দ্রতাঃ ≤75% RH |
| রঙ | ধূসর-সাদা |
| ওজন | প্রায় ২৫ কেজি। |
| পরীক্ষার বর্তমান পরিসীমা | 0 ~ 300A |
| পরীক্ষার ভোল্টেজ পরিসীমা | 0 ~ 20V |
| পরীক্ষার মোড | ফিউজ টাইম টেস্ট M1, স্ট্যান্ডার্ড টেস্ট M2, স্টেপ টেস্ট M3, ওভারলোড টেস্ট M4 |
ফিউজ টাইম টেস্ট M1
| পয়েন্ট | স্পেসিফিকেশন |
|---|---|
| পরীক্ষার বর্তমান | 3.0 ~ 300.00A |
| সময় সেটিং ব্যাপ্তি | ১ থেকে ৯৯ |
| ফিউজ টাইম রেঞ্জ | 10ms ~ 99s |
| পরীক্ষার সময় সঠিকতা | ≤ ±1ms + 0.3%RD (RD = প্রকৃত অপারেটিং সময়) |
| অপারেটিং সময় | 1s ~ 59m59s |
স্থায়িত্ব পরীক্ষা M2
| পয়েন্ট | স্পেসিফিকেশন |
|---|---|
| পরীক্ষার বর্তমান | 0 ~ 300.00A |
| চালু/বন্ধ সময় | 9999h59m59s পর্যন্ত |
| পরীক্ষার সময় সঠিকতা | ≤ ১% |
| পরীক্ষার চক্র | ১ ~ ৯৯৯৯ বার |
ধাপ পরীক্ষা M3
| পয়েন্ট | স্পেসিফিকেশন |
|---|---|
| প্রাথমিক বর্তমান পরিসীমা | 0 ~ 300.00A |
| চূড়ান্ত বর্তমান সেটিং | ০ ~ ৩০০,০০০ এ |
| ধাপ বর্তমান মান | 0.5A ~ 1A |
| ধাপ ধরে রাখার সময় পরিসীমা | 9999h59m59s পর্যন্ত |
| পরীক্ষার সময় সঠিকতা | ≤ ১% |
ওভারলোড টেস্ট M4
| পয়েন্ট | স্পেসিফিকেশন |
|---|---|
| বর্তমান পরিসীমা | 3 ~ 300.00A |
| সময়কাল নির্ধারণ | 1 ~ 20ms (ডিফল্টঃ 3ms) |
| ব্যবধান সেটিং | 1 ~ 99s (ডিফল্টঃ 10s) |
| পরীক্ষার চক্র | ১ ~ ৯৯৯৯ বার |
অন্যান্য পরামিতি
| পয়েন্ট | স্পেসিফিকেশন |
|---|---|
| প্রদর্শন | ৭ ইঞ্চি টাচ স্ক্রিন |
| নিয়ন্ত্রণ পদ্ধতি | এআরএম নিয়ন্ত্রণ |
| সুরক্ষা ফাংশন | অ্যালার্মের সাথে অতিরিক্ত বর্তমান, অতিরিক্ত সময়, অতিরিক্ত তাপমাত্রা সুরক্ষা |
| তথ্য সঞ্চয়স্থান | পরীক্ষার তথ্য সংরক্ষণ সমর্থন করে |
| ইউএসবি ফাংশন | ডাটা এক্সপোর্ট করার জন্য ইউএসবি ফ্ল্যাশ ড্রাইভ সমর্থন করে |
| টেস্ট ফিক্সচার | 1 সেট (ব্যবহারকারী দ্বারা প্রদত্ত নমুনা) |
| রেফারেন্স মাত্রা | 440mm (L) × 550mm (D) × 250mm (H) |
