IEC 62552:2015 PLC নিয়ন্ত্রিত স্বয়ংক্রিয় রেফ্রিজারেটর দরজার পরীক্ষক

আইইসি ৬২৫৫২ঃ২০১৫ স্বয়ংক্রিয় রেফ্রিজারেটরের দরজা খোলার এবং বন্ধ করার পরীক্ষক

প্রোডাক্ট তথ্যঃ

পরীক্ষকটি উল্লম্ব ফ্রিজার দরজার স্থায়িত্ব পরীক্ষার জন্য ডিজাইন করা হয়েছে এবং দরজা খোলার/বন্ধ করার চক্রগুলি সিমুলেট করার জন্য রেফ্রিজারেটরের শক্তি দক্ষতা পরীক্ষার সাথেও ব্যবহার করা যেতে পারে।এটি একটি বিশেষ স্বয়ংক্রিয় পরীক্ষা ডিভাইস, সার্টিফিকেশন সংস্থা, কারখানা পরীক্ষাগার এবং অন্যান্য পরিদর্শন বিভাগের জন্য আদর্শ।

সিস্টেমটি একটি পরিপক্ক পিএলসি-ভিত্তিক বুদ্ধিমান নিয়ন্ত্রণ গ্রহণ করে, যা রেফ্রিজারেটরের পৃষ্ঠের উপর সংরক্ষণের জন্য সামঞ্জস্যযোগ্য গতি actuators, শোষণ কাপ সমাবেশ,এবং প্যারামিটার ইনপুট জন্য একটি রঙিন এলসিডি টাচস্ক্রিন. ব্যবহারকারীরা ম্যানুয়াল দরজা খোলার / বন্ধ করার বাস্তবসম্মতভাবে অনুকরণ করতে পরীক্ষার কোণ, গতি এবং দরজা অপারেশন টাইমিং পূর্বনির্ধারণ করতে পারেন, বুদ্ধিমান মাল্টি-কার্যকরী নিয়ন্ত্রণ অর্জন।

পরীক্ষানীতিঃ

• দরজা খোলার সময়:

সার্ভো মোটর একটি যান্ত্রিক বাহুকে একটি দড়ি টানতে চালিত করে যা নিয়ন্ত্রিত গতির অধীনে শোষণ-কপ-মাউন্ট করা দরজাটিকে 0 ° থেকে 5 ̊15 ° পর্যন্ত সরিয়ে দেয়, যার পরে দরজাটি লক্ষ্য কোণে অবাধে সরানো হয়।

• দরজা বন্ধ করা:

সার্ভো মোটর একটি চাপ চাকা দিয়ে হাতটি চালায় যাতে দরজাটি 45 ° থেকে 35 ̊40 ° পর্যন্ত নিয়ন্ত্রিত গতিতে চাপ দেয়, তারপরে সম্পূর্ণ বন্ধ না হওয়া পর্যন্ত একটি মুক্ত গতির পর্যায়ে।

• একটি সম্পূর্ণ ওপেন-ক্লোজ চক্রকে একক পরীক্ষার চক্র হিসাবে সংজ্ঞায়িত করা হয়।

• ৫০ এন সুইং টেস্টঃ

রেফ্রিজারেটরের দরজাটি প্রথমে 90° (অভ্যন্তরীণভাবে যান্ত্রিকভাবে সীমাবদ্ধ) খোলা হয়। দরজার বাইরের প্রান্তে একটি শোষণ কাপটি লাগানো হয়, যা চাকা থেকে সবচেয়ে দূরে।একটি ওজন (একটি ইস্পাত তারের দ্বারা সংযুক্ত) একটি 50N বল প্রয়োগ করার জন্য একটি বায়ুসংক্রান্ত সিলিন্ডার দ্বারা উত্তোলন এবং ড্রপ করা হয়, তার সর্বোচ্চ কোণে 90 ° অতিক্রম দরজা swinging।

তারপর হাতটি দরজাটিকে ৯০ ডিগ্রিতে রিসেট করে, এবং আঘাতটি ১০,০০০ বার পুনরাবৃত্তি করা হয়।

যান্ত্রিক কাঠামো:

যেমন চিত্রগুলিতে দেখানো হয়েছে, সরঞ্জামটিতে একটি সমন্বিত ফ্রেম কাঠামো রয়েছে।রেফ্রিজারেটর নমুনা আপেক্ষিক আন্দোলন পুরো মেশিনের কম্পন পরিবর্তে অভ্যন্তরীণ চাপ সৃষ্টি নিশ্চিত করার জন্য বেসপ্লেট উপর স্থাপন করা হয়.

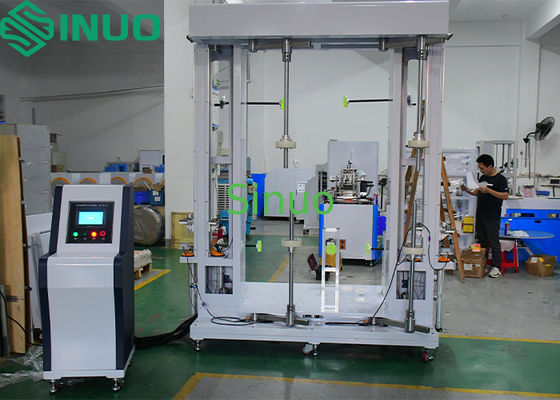

দুটি উল্লম্ব কলাম বেসপ্লেটে (বাম এবং ডানদিকে) মাউন্ট করা হয়, যার প্রত্যেকটিতে দুটি দরজা খোলার/বন্ধ করার প্রক্রিয়া রয়েছে, যেমন চিত্র ১-এ দেখানো হয়েছে,চারটি পর্যন্ত দরজা সহ রেফ্রিজারেটরগুলির একযোগে পরীক্ষার অনুমতি দেয়.

পরীক্ষার নমুনার কনফিগারেশন চিত্র ২-এ দেখানো হয়েছে।

চিত্র ১

চিত্র ২

টেকনিক্যাল স্পেসিফিকেশন:
