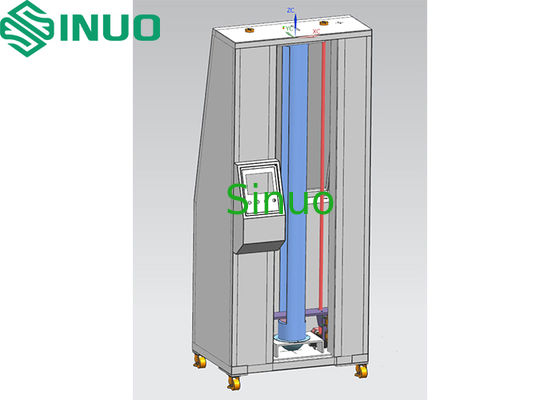

3D-প্রিন্টেড নমুনার আঘাত প্রতিরোধ ক্ষমতার জন্য উল্লম্ব প্রভাব পরীক্ষা প্ল্যাটফর্ম
| Test Sample: | ধাতু 3 ডি-প্রিন্টেড নমুনা | Test Station: | 1টি স্টেশন |
| Steel Ball: | আকার কাস্টমাইজ করা যাবে | Drop Height: | 200–1800 মিমি |
| Impact Energy: | ই = এমজিএইচ দ্বারা গণনা করা, 423 জে পর্যন্ত | Test Cycles: | 0–999,999, প্রেসেটেবল |
| High Light: | ৩ডি প্রিন্টেড নমুনা পরীক্ষার প্ল্যাটফর্ম,ধাক্কা প্রতিরোধের পরীক্ষার প্ল্যাটফর্ম |
||
3D-প্রিন্টেড নমুনার প্রভাব প্রতিরোধের জন্য উল্লম্ব প্রভাব পরীক্ষা প্ল্যাটফর্ম
পণ্যের তথ্য:
এই পরীক্ষা প্ল্যাটফর্মটি গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টম-ডিজাইন করা হয়েছে এবং কঠোরভাবে তৈরি করা হয়েছে। এটি বিশেষভাবে 3D-প্রিন্টেড নমুনার প্রভাব প্রতিরোধ ক্ষমতা যাচাই করার জন্য তৈরি করা হয়েছে এবং একটি বিশেষ যান্ত্রিক শক্তি পরীক্ষার ডিভাইস হিসাবে কাজ করে। এটি সার্টিফিকেশন সংস্থা এবং ফ্যাক্টরি পরীক্ষাগারগুলিতে ব্যবহারের জন্য উপযুক্ত।
সিস্টেমটিতে একটি ইলেক্ট্রোম্যাগনেট রিলিজ প্রক্রিয়া, প্রভাব উপাদান, ফ্রেম এবং নিয়ন্ত্রণ ব্যবস্থা রয়েছে। PLC-এর মাধ্যমে নিয়ন্ত্রিত, ড্রপ উচ্চতা একটি টাচস্ক্রিনের মাধ্যমে সামঞ্জস্যযোগ্য এবং দূর থেকে পরিচালনা করা যেতে পারে। সিস্টেমটিতে বৈদ্যুতিক উত্তোলন, স্বয়ংক্রিয় চৌম্বক বল শোষণ এবং পুনরাবৃত্ত ড্রপ পরীক্ষা সমর্থন করে।
উদ্দেশ্য, নীতি ও গঠন:
এই পরীক্ষার মেশিনটি প্রধানত ধাতব 3D-প্রিন্টেড নমুনার প্রভাব প্রতিরোধের পরীক্ষার জন্য ব্যবহৃত হয়।
কর্মের নীতি:
উল্লম্ব ড্রপ হ্যামার পরীক্ষার জন্য স্ট্যান্ডার্ড Ehc অনুযায়ী, প্রভাব উপাদান (একটি Φ180 মিমি ইস্পাত বল যার ওজন 24 কেজি) একটি নির্দিষ্ট উচ্চতা থেকে একটি গাইডিং টিউবের মাধ্যমে অবাধে পড়ে, উল্লম্বভাবে নমুনার উপর আঘাত করে। সিস্টেমটি মাধ্যাকর্ষণ বিভব শক্তিকে গতিশক্তিতে রূপান্তরিত করে নমুনার উপর প্রভাব পরীক্ষা সম্পন্ন করে।
গঠন:
প্রযুক্তিগত বৈশিষ্ট্য:
| নং। | আইটেম | স্পেসিফিকেশন |
| 1 | বিদ্যুৎ সরবরাহ | এসি 220V 50Hz, 1 kW |
| 2 | নিয়ন্ত্রণ ব্যবস্থা | PLC নিয়ন্ত্রণ, টাচস্ক্রিন অপারেশন |
| 3 | পরীক্ষার নমুনা | ধাতু 3D-প্রিন্টেড নমুনা, সর্বোচ্চ আকার 20 × 20 × 20 সেমি |
| 4 | পরীক্ষা কেন্দ্র | 1 কেন্দ্র |
| 5 | ইস্পাত বল | Φ180 মিমি, 24 কেজি |
| 6 | ড্রপ উচ্চতা | 200–1800 মিমি, টাচস্ক্রিনের মাধ্যমে সামঞ্জস্যযোগ্য |
| 7 | প্রভাব শক্তি | E = mgh দ্বারা গণনা করা হয়, 423 J পর্যন্ত |
| 8 | ড্রপ গাইড টিউব | প্রতিটি ইমপ্যাক্টরের জন্য ডেডিকেটেড টিউব, ছোট ক্লিয়ারেন্স ফিট |
| 9 | প্রভাব বিন্দু | নির্ধারিত, গাইডেড ড্রপের মাধ্যমে ধারাবাহিক অবস্থান |
| 10 | পরীক্ষা চক্র | 0–999,999, প্রিসেটযোগ্য |
| 11 | পরীক্ষা প্রক্রিয়া | ইলেক্ট্রোম্যাগনেট দ্বারা উত্তোলন, ম্যানুয়ালি বা স্বয়ংক্রিয়ভাবে মুক্তি |
| 12 | ফ্রেম কাঠামো | রিইনফোর্সড স্টিল ফ্রেম, উচ্চ চাপ সহ্য করার জন্য ডিজাইন করা হয়েছে |
| 13 | মাত্রা (W×D×H) | প্রায় 1000 × 700 × 2300 মিমি |
| 14 | ওজন | 250 কেজি |
প্রধান সিস্টেম কনফিগারেশন:
| উপাদান | ব্র্যান্ড |
| বৈদ্যুতিক ক্যাবিনেট | সিনুও |
| PLC | মিটসুবিশি |
| টাচস্ক্রিন | ওয়েইনটেক |
| বৈদ্যুতিক উপাদান | FUJI, Schneider, Omron, Chint |
| ইলেক্ট্রোম্যাগনেট | দেশীয় |
| গাইড রেল | তাইজিয়া |
| ফ্রেম | সিনুও |
| ফিক্সচার | সিনুও |
| সফটওয়্যার | সিনুও |
