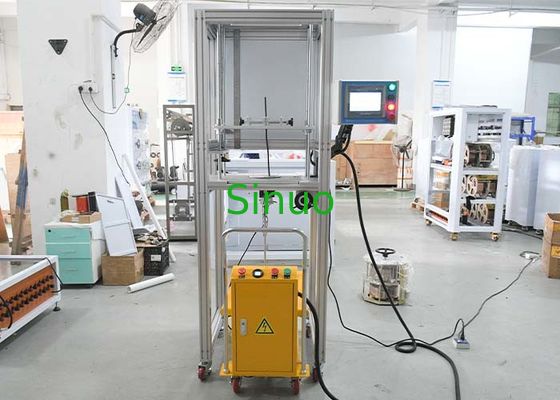

টার্মিনাল স্ট্রেস টেস্টার ফর স্ক্রুলেস & গ্রিডড সংযোগকারী UL486A-B সম্মতি ডিভাইস

টার্মিনাল স্ট্রেস টেস্টার ফর স্ক্রুলেস & গ্রিডড সংযোগকারী UL486A-B সম্মতি ডিভাইস

প্রোডাক্ট তথ্যঃ

এই পরীক্ষার ডিভাইসটি UL486A-B ধারা ৯ এর সাথে সঙ্গতিপূর্ণ।3.2.1, ধারা ৯।3.2.3, ধারা ৯।3.2.4 এবং টেবিল 26 এবং চিত্র 6, আইইসি 60947-1, ইত্যাদি

নমুনা এবং সীমাবদ্ধতাঃ স্ক্রু টার্মিনাল, থ্রেডহীন টার্মিনাল এবং সংযোগকারী।

পরীক্ষার উদ্দেশ্যঃ স্ক্রু টার্মিনাল এবং থ্রেডহীন টার্মিনালগুলি স্বাভাবিক ব্যবহারের সময় ঘটে যাওয়া যান্ত্রিক চাপের প্রতিরোধ করতে পারে কিনা তা পরীক্ষা করা।এটি প্রধানত থ্রেড clamping টার্মিনাল ব্লক নকশা এবং কাঠামো তারের clamping যখন তারের অত্যধিক ক্ষতি না প্রয়োজনীয়তা পূরণ কিনা বিচার করা হয়.

পরীক্ষার নীতিঃ গাইড রেল স্ক্রু কাঠামো ব্যবহার করে। ব্যবহারের আগে পরীক্ষার সংখ্যা পূর্বনির্ধারিত করা যেতে পারে। যখন সেট মান পৌঁছে যায়, মেশিনটি স্বয়ংক্রিয়ভাবে থামবে এবং একটি অ্যালার্ম সংকেত দেবে।

টেকনিক্যাল প্যারামিটারঃ

কন্ট্রোল সিস্টেম:
সহজ অপারেশনের জন্য পিএলসি নিয়ন্ত্রণ এবং স্বজ্ঞাত টাচস্ক্রিন ইন্টারফেস দিয়ে সজ্জিত।
পরীক্ষার পরামিতি যেমন গতি, পরীক্ষার সময় পূর্বনির্ধারিত করা যেতে পারে।

যান্ত্রিক নকশা:
একক পরীক্ষার স্টেশন একটি সুনির্দিষ্ট সার্ভো সিস্টেম দ্বারা চালিত।
ডাবল-হোল ঘূর্ণন ডিস্ক Ø76mm ঘূর্ণন ব্যাসার্ধ সঙ্গে।
নিয়ন্ত্রিত ঘূর্ণন গতি (5 ′′ 15 rpm), UL486A-B 9 rpm প্রয়োজন।
পরীক্ষার সংখ্যা (0999999) এবং পরীক্ষার সময়কাল (09999 মিনিট) সেট করা যেতে পারে; সম্পূর্ণ হলে স্বয়ংক্রিয় স্টপ এবং অ্যালার্ম।

নমনীয় ফিক্সিং সিস্টেমঃ
৬০×৭০×৯০ মিমি পর্যন্ত টার্মিনাল ব্লকের জন্য উপযুক্ত সেন্টারিং এবং লকিং ক্ল্যাম্প।
দ্রুত পরিবর্তন নকশা দ্রুত ফিক্সচার প্রতিস্থাপন সক্ষম।
অতিরিক্ত ৩০০×২৫০ মিমি মাউন্টেশন প্লেট, প্রধান ক্ল্যাম্পের সাথে বিনিময়যোগ্য।
ঘূর্ণন কেন্দ্র থেকে 120 মিমি পর্যন্ত মাউন্ট দূরত্ব সামঞ্জস্যযোগ্য।

লোড এবং উচ্চতা সমন্বয়ঃ
মডুলার ওজন সেট হুক সহ 0.7 কেজি থেকে 109 কেজি পর্যন্ত 24 স্তর সরবরাহ করে।
ম্যানুয়াল উচ্চতা সমন্বয় পরিসীমাঃ স্কেল চিহ্নিতকরণ সহ 250 ′′ 800 মিমি।
একটি বৈদ্যুতিক উত্তোলন প্রক্রিয়া এবং স্থিতিশীলতা জন্য বড় ওজন ট্রে দিয়ে সজ্জিত।

নমুনা আবাসন:

UL486A-B এর সাথে সামঞ্জস্যপূর্ণ বুশিং ব্যাসঃ 6.4 মিমি থেকে 54 মিমি।
UL486A-B টেবিল ২৬ অনুযায়ী টার্মিনাল নমুনার মাত্রা সমর্থন করে।

পাওয়ার সাপ্লাইঃ
সিঙ্গেল-ফেজ 220 ভোল্ট, 50 হার্জ এ কাজ করে।
