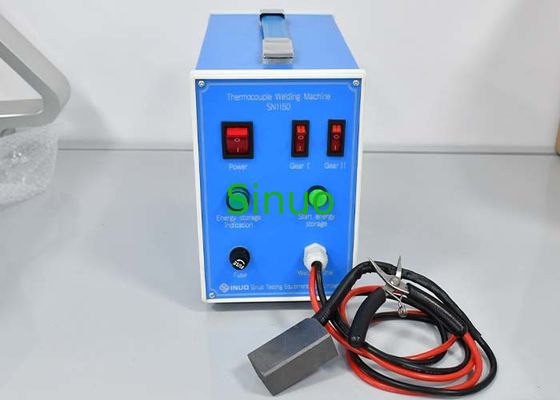

থার্মোকপল ওয়েল্ডিং মেশিন IEC 60335-1 এর সাথে ≤F0.5mm ফিলামেন্ট থার্মোকপল জন্য
| Sample Type: | ≤Ф0.5 মিমি ফিলামেন্ট | Power Supply: | AC220V, 50Hz |
| Control Method: | বোতাম নিয়ন্ত্রণ | Test Station: | একটা স্টেশন |
| Humidity: | 30%-90% | Temperature: | 0-40℃ |
| Brand: | সিনুও | Warranty: | ১ বছর |
| High Light: | থার্মোকপল ওয়েল্ডিং মেশিন,ফিলামেন্ট থার্মোকপল ওয়েল্ডিং মেশিন,0.5 মিমি ফিলামেন্ট থার্মোকপল ওয়েল্ডিং মেশিন |
||
থার্মোকপল ওয়েল্ডিং মেশিন IEC 60335-1 এর সাথে ≤F0.5mm ফিলামেন্ট থার্মোকপল জন্য
স্ট্যান্ডার্ডঃ
এই ডিভাইসটি IEC60335-1:2004 হোম এবং অনুরূপ বৈদ্যুতিক যন্ত্রপাতি দ্বারা প্রয়োজন হয় নিরাপত্তা - পার্ট 1: সাধারণ প্রয়োজনীয়তা।
প্রয়োগঃ
থার্মোকপল ওয়েল্ডিং মেশিনগুলি থার্মোকপল তারগুলি একসাথে যোগদান বা ওয়েল্ডিংয়ের জন্য ব্যবহৃত হয়।থার্মোকপল হল তাপমাত্রা সেন্সর যা দুটি ভিন্ন ধাতব তারের সমন্বয়ে গঠিত যা এক প্রান্তে একত্রিত হয়যখন জংশনটি তাপমাত্রা গ্র্যাডিয়েন্টের সংস্পর্শে আসে, তখন তাপমাত্রার পার্থক্যের সমানুপাতিক একটি ভোল্টেজ উৎপন্ন হয়।
সঠিক তাপমাত্রা পরিমাপ নিশ্চিত করার জন্য, থার্মোকপলগুলিতে নির্ভরযোগ্য জংশন থাকা গুরুত্বপূর্ণ।থার্মোকপল ওয়েল্ডিং মেশিনগুলি থার্মোকপল তারের মধ্যে শক্তিশালী এবং সামঞ্জস্যপূর্ণ ওয়েল্ডিং তৈরির একটি উপায় সরবরাহ করে.
এই মেশিনগুলি সাধারণত তারগুলি সংযুক্ত করার জন্য একটি প্রতিরোধের ওয়েল্ডিং কৌশল ব্যবহার করে, যা থার্মোকম্প্রেশন বা মাইক্রো-ওয়েল্ডিং নামেও পরিচিত।এই পদ্ধতিতে সংযোগস্থলে চাপ এবং বৈদ্যুতিক স্রোত প্রয়োগ করা হয়, যার ফলে ধাতুগুলো গরম হয়ে যায় এবং একসাথে মিশে যায়।
থার্মোকপল ওয়েল্ডিং মেশিনগুলি বর্তমান, ভোল্টেজ এবং সময়কালের মতো ওয়েল্ডিং পরামিতিগুলির উপর সুনির্দিষ্ট নিয়ন্ত্রণ সরবরাহ করার জন্য ডিজাইন করা হয়েছে। এটি ধারাবাহিক এবং পুনরাবৃত্তিযোগ্য ওয়েল্ডিংয়ের অনুমতি দেয়,ফলাফলের থার্মোকপলগুলির নির্ভুলতা এবং নির্ভরযোগ্যতা নিশ্চিত করা.
থার্মোকপল ওয়েল্ডিং মেশিনের জন্য প্রযুক্তিগত পরামিতিঃ
| নমুনা এবং সীমাবদ্ধতা | গ্লাস থার্মোকপল এবং গ্লাস থার্মোকপলের চেয়ে সামান্য বড় |
| পরীক্ষার প্রয়োগ | ফিলামেন্ট থার্মোকপল এবং জংশন ওয়েল্ডিংয়ের জন্য প্রযোজ্য যা ফিলামেন্ট থার্মোকপল (≤F0.5mm) এর চেয়ে সামান্য বড় |
| পরীক্ষার নীতি | চাপ বাড়ানোর জন্য বুস্টার পাম্প ব্যবহার করুন, পাইপলাইনে সংযুক্ত চাপ সেন্সরের মাধ্যমে রিয়েল টাইমে চাপ মান পর্যবেক্ষণ এবং ফিডব্যাক করুন এবং বৈদ্যুতিক ভালভ নিয়ন্ত্রণ করুন,নিয়ন্ত্রণ দলের দ্বারা চাপ নিয়ন্ত্রক ভালভ এবং অন্যান্য উপাদান, যাতে পাইপলাইনে পানির চাপ এবং চাপ ধরে রাখার সময়টি স্ট্যান্ডার্ড প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ হয়। |
| সরঞ্জাম কাঠামো | এই মেশিনটি একটি ক্লাস I বৈদ্যুতিক যন্ত্র। এটি ব্যবহার করার সময়, মনোযোগ দিন যে পাওয়ার ক্যাবল সকেটটি একটি গ্রাউন্ডিং ইলেকট্রোড থাকতে হবে যাতে ওয়েল্ডিং কর্মীদের নিরাপদ অপারেশন থেকে রক্ষা করা যায়।ওয়েল্ডিং অংশ একটি ক্লাস III কাঠামো গ্রহণ করে, এবং নিরাপত্তা অতি-নিম্ন ভোল্টেজ পাওয়ার সাপ্লাই গ্রাফাইট ইলেকট্রোড এবং ঢালাই চামচ স্পর্শ করতে পারেন, যা অপারেটর খুব নিরাপত্তা তোলে।এই মেশিন দ্বারা ঢালাই থার্মোকপল সংযোগ গোলাকার, গর্ত এবং অন্তর্ভুক্তি মুক্ত, মসৃণ পৃষ্ঠ এবং ধাতব চকচকে। |
| ব্যবহারের পরিবেশ | পাওয়ার সাপ্লাইঃ AC220V±10%/50-60Hz, অপারেটিং পরিবেশঃ কাজের তাপমাত্রা 0-40°C, আর্দ্রতা 30%-90% |
| পরীক্ষার স্টেশন | একক স্টেশন |
| বৈদ্যুতিক নিয়ন্ত্রণ পদ্ধতি | বোতাম নিয়ন্ত্রণ অপারেশন |
| নমুনার ধরন | ≤Ф0.5 মিমি ফিলামেন্ট থার্মোকপল |
পরীক্ষার পদ্ধতিঃ
1. ওয়ার্ক পৃষ্ঠের বাম দিকে ঢালাই মেশিন রাখুন, ডেস্কটপে ঢালাই টং এবং গ্রাফাইট ইলেক্ট্রোড পৃথক, একটি ভারী বস্তুর সঙ্গে গ্রাফাইট ইলেক্ট্রোডের সীসা তারের চাপুন,গ্রাফাইট ইলেকট্রোডের কোনো সমতলকে সমতল করে ফেলতে হবে অথবা গ্রাফাইট ইলেকট্রোডকে শ্যাসির উপরে ডাবল সাইড টেপ দিয়ে লাগিয়ে দিতে হবে।
2. পাওয়ার প্লাগ ইন করুন (220V ± 10%, 50HZ, 200VA), পিছনের পাওয়ার সুইচ চালু করুন, এবং আপনি পাওয়ার সুইচ সূচক হালকা দেখতে পারেন।
3০.২৫ মিমি এর নিচে থার্মোকপল তারের ঢালাই বা আপনি যদি জংশনের একটি ছোট ব্যাসার্ধ ঢালাই করতে চান তবে I ব্যবহার করার পরামর্শ দেওয়া হয়।থার্মোকপল এর ব্যাস বৃদ্ধি হিসাবে, আমি I + II নির্বাচন করতে পারেন.
4. এনার্জি স্টোরেজ সুইচ স্পর্শ করুন, এবং এনার্জি স্টোরেজ সম্পন্ন হয় যখন এনার্জি স্টোরেজ সূচক বন্ধ হয়.
5. তারের strippers সঙ্গে প্রায় 20mm থেকে তাপ জোড়া তারের গহ্বর strip, তারপর তারের strippers সঙ্গে প্রায় 5mm দীর্ঘ ধাতু কোর তারের strip, দুই কোর তারের twist,এবং বিশেষভাবে চিকিত্সা " ঢালাই বন্দুক" ধাতু অংশ clamping, স্প্লাইস অংশ 2 থেকে 3 মিমি দ্বারা উন্মুক্ত করা হয়।
6. আপনার আঙ্গুল দিয়ে থার্মোকপল তার এবং ওয়েল্ডিং ট্যাং ধরে রাখুন, যাতে ওয়েল্ডিং ট্যাংয়ের উপর উন্মুক্ত কোর তারটি গ্রাফাইটের সমতলকে গ্রাফাইটের সমতলকে স্পর্শ করে,এবং ঢালাই সম্পন্ন হয় যখন আপনি একটি crisp শব্দ শুনতে "পপ"পরবর্তী চক্রের জন্য প্রস্তুত হতে আবার চার্জ বোতাম টিপুন।
7. সোল্ডার জয়েন্টগুলি পরীক্ষা করুন। সোল্ডার জয়েন্টগুলির ব্যাস যতটা সম্ভব ছোট হতে হবে, সাধারণত থার্মোকপল তারের ব্যাসের দ্বিগুণ বা সামান্য বড়।জয়েন্টগুলো গোলাকার, পোরা এবং অন্তর্ভুক্তি ছাড়া, একটি মসৃণ পৃষ্ঠ এবং ধাতব চকচকে সঙ্গে।
সতর্কতাঃ শক্তি সঞ্চয়কারী সূচক চালু থাকলে ঢালাই নিষিদ্ধ।
