আইইসি ৬০৬৭০-১ এমবেডেড মাউন্টিং বক্স ফার্মেন্সি টেস্টিং ডিভাইস আবরণ শ্রেণীবদ্ধ পরীক্ষা
| Standard: | IEC 60670-1 ধারা 12.11 | Sample: | লুকানো মাউন্ট বাক্স |
| Adjustable angle: | 45° | Main weight: | 72±0.1N |
| Test station: | একক স্টেশন | Additional weight: | 8±0.1N |
| High Light: | এমবেডেড মাউন্টিং বক্সের দৃঢ়তা পরীক্ষার ডিভাইস,মাউন্ট বক্স দৃঢ়তা পরীক্ষা ডিভাইস,আইইসি ৬০৬৭০-১ মাউন্টিং বক্সের দৃঢ়তা পরীক্ষার ডিভাইস |
||
আইইসি ৬০৬৭০-১ এমবেডেড মাউন্টিং বক্স ফার্মেন্সি টেস্টিং ডিভাইস আবরণ শ্রেণীবদ্ধ পরীক্ষা
পণ্যের তথ্যঃ
স্ট্যান্ডার্ডঃ আইইসি ৬০৬৭০-১-এর ধারা ১২-এর মানদণ্ড অনুযায়ী ডিভাইসটি ডিজাইন ও তৈরি করা হয়েছে।11, চিত্র ১২, ১৩, ১৪
নমুনাঃ IEC60670-1 বিভাগ 7 অনুযায়ী শ্রেণীবদ্ধ লুকানো এবং আধা লুকানো মাউন্ট বক্স এবং ঘের।2.1.
পরীক্ষার উদ্দেশ্য এবং নীতিঃ নির্মাতার নির্দেশাবলী অনুযায়ী সঠিকভাবে ইনস্টল করার পরে, সলিড দেয়াল, সিলিং এবং মেঝেতে লুকানো বা অর্ধ-গোপন মাউন্ট বক্স বা হাউজিং।এবং অন্তর্নির্মিত ফিক্সিং ডিভাইস নিশ্চিত করা উচিত যে নমুনা সঠিকভাবে দেয়ালে ইনস্টল করা যাবে, সিলিং এবং মেঝে, এবং স্থানচ্যুতি বা পতন ছাড়া স্বাভাবিক ব্যবহার নিশ্চিত করতে সক্ষম হওয়া উচিত।
এই পরীক্ষায় মাউন্ট বক্সের স্বাভাবিক মাউন্টিং সিমুলেট করা হয়, এবং প্রধান ওজনটি উল্লম্ব দিকের (72±0.1) এন এর একটি শক্তি প্রয়োগ করতে ব্যবহৃত হয়। এবং অতিরিক্ত ওজন (8±0.1)N 50mm উচ্চতা থেকে প্রধান ওজন 10 বার ড্রপ হয়পরীক্ষার পর, মাউন্ট বক্সের ফিক্সিং ডিভাইসের দৃঢ়তা যাচাই করার জন্য, মাউন্ট বক্সের মাউন্ট প্লেটে মাউন্ট বক্সের স্থানচ্যুতি 0.5 মিমি অতিক্রম করা উচিত নয়।
সরঞ্জাম কাঠামো এবং বৈশিষ্ট্যঃ

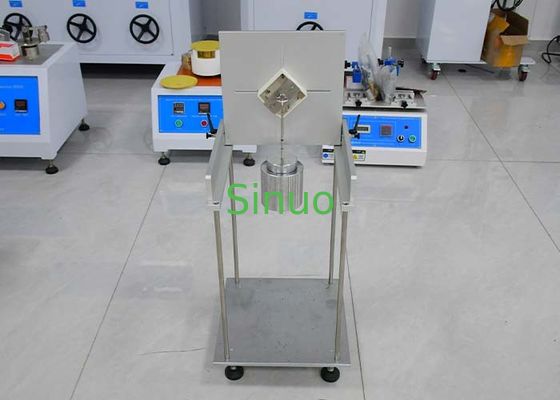

ডিভাইসটি একটি মাউন্টিং শীর্ষ প্লেট, একটি কোণ সমন্বয় যন্ত্র, একটি প্রধান ওজন F, একটি অতিরিক্ত ওজন G, একটি মাউন্ট বক্স এবং একটি সহায়ক ফিক্সিং ডিভাইস গঠিত।অ্যাক্সেসরিজের ওজন মোট ওজনের এক দশমাংশ.
সরঞ্জামের মাত্রাঃ প্রায়ঃ 350×350×600 (মিমি) W×D×H, সরঞ্জামের ওজনঃ 25kg
টেকনিক্যাল প্যারামিটারঃ
| পরীক্ষার স্টেশন | একক |
| শীর্ষ প্লেট মাউন্ট |
ক্রস-আকৃতির মাউন্টিং স্ক্রুগুলির জন্য দীর্ঘ স্লটগুলির সাহায্যে, মাউন্টিং প্লেটটি নমুনার সাথে সংযুক্ত করা যেতে পারে। নীচে দেখানো হিসাবে সামঞ্জস্যযোগ্য কোণটি 45 °।
|
| ওজন কনফিগারেশন |
প্রধান ওজনঃ 72±0.1N x1; অতিরিক্ত ওজনঃ ৮±০.১ এন এক্স১; দ্রষ্টব্যঃ প্রধান ওজনের ওজন সংশ্লিষ্ট হুক ওজন অন্তর্ভুক্ত |
| মাউন্ট বক্স |
এটি এমবেডেড লুকানো বা আধা লুকানো মাউন্ট বক্সগুলি মাউন্ট করতে ব্যবহার করা যেতে পারে। স্ট্যান্ডার্ড আকারের প্রয়োজনীয়তা অনুসারে, নমুনার সমস্ত পক্ষ থেকে কমপক্ষে 20 মিমি ফাঁক থাকা উচিত। গ্রাহকের নমুনার আকার অনুযায়ী স্ট্যান্ডার্ড মাউন্ট বক্স
|
| ফিক্সিং ফিক্সচার |
এক সেট, নমুনা মাউন্ট খাঁজ উপর ফিক্সিং ফিক্সচার লক করার জন্য ব্যবহৃত |
