থ্রি স্টেশন প্লাগ আইসোলেশন স্লিভ ঘর্ষণ পরীক্ষা যন্ত্রপাতি চাপ লোড 4N আইইসি 60884
| Standard clause: | IEC60884 ক্লজ 24.8 | Standard figure: | চিত্র 31 |
| Test Stations: | তিন স্টেশন | Drive mode: | বৈদ্যুতিক মোড |
| Test Stroke: | 9 মিমি | Pressure load: | 4N |
| Abrasion rate: | প্রতি মিনিটে 30 আন্দোলন | Test times: | 0-999999 বার, সামঞ্জস্যযোগ্য |
| High Light: | ৪এন আইসোলেশন স্লিভ অ্যাব্রেশন টেস্ট অ্যাপারেটর,থ্রি স্টেশন অ্যাব্রেশন টেস্ট অ্যাপারেটর |
||
থ্রি স্টেশন প্লাগ আইসোলেশন স্লিভ ঘর্ষণ পরীক্ষা যন্ত্রপাতি চাপ লোড 4N আইইসি 60884
পণ্যের তথ্যঃ
স্ট্যান্ডার্ডঃ আইইসি ৬০৮৮৪-১ঃ২০২২ ধারা ২৪.৮ চিত্র ৩১, বিএস ১৩৬৩-১ঃ ২০১২ চিত্র ৯।
নমুনা এবং সীমাবদ্ধতাঃ প্লাগ পিনের জন্য আইসোলেটিং স্লিভ।
পরীক্ষার উদ্দেশ্যঃ প্লাগ আইসোলেশন স্ল্যাশগুলির পরিধান প্রতিরোধের পরীক্ষা করার জন্য উপযুক্ত
পরীক্ষার নীতিঃ মোটরটি eccentric প্রক্রিয়াটি চালিত করে যা লক গ্যাবলির প্রতিস্থাপিত স্ক্র্যাপিং অর্জন করে।
গঠনঃ
এটি একটি অনুভূমিকভাবে স্থাপন ক্রসবিম এবং একটি রৈখিকভাবে চলমান clamping বেস গঠিত।ক্রসবিমের শেষটি 1 মিমি ব্যাসার্ধের একটি ছোট ইস্পাত তারের থেকে বাঁকা একটি ইউ-আকৃতির মাথা দিয়ে সজ্জিত (ইউ-আকৃতির দুটি পয়েন্ট ক্রসবিমের উপর উল্লম্বভাবে সংযুক্ত). ইউ আকৃতির ইস্পাত তারের নীচের প্রান্তটি 6 মিমি সোজা কাজের অংশ। ইউ আকৃতির ইস্পাত তারের 6 মিমি সোজা নীচের প্রান্তটি লক নিরোধক হাতাটিতে চাপ দেওয়া হয়,এবং মোটরটি পিছনে এবং সামনের দিকে ফেরার জন্য লক দিয়ে সজ্জিত ফিক্সচার সিটকে চালিত করে, যাতে স্টিলের তারটি পরীক্ষার জন্য লক বিচ্ছিন্নতা নমুনার বিরুদ্ধে ঘষে।

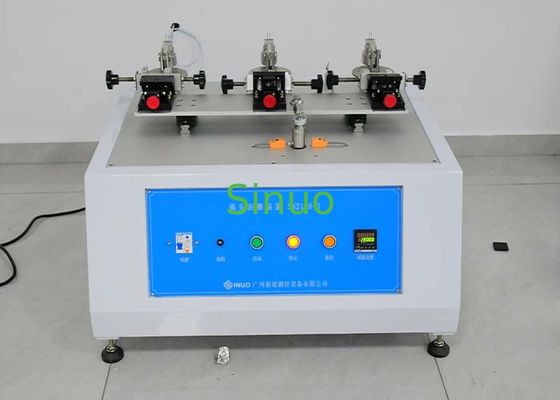

সরঞ্জামটি নিচের মত তিনটি স্টেশনের সিঙ্ক্রোন কাঠামো গ্রহণ করেঃ
টেকনিক্যাল প্যারামিটারঃ
| পরীক্ষার স্টেশন | তিনটি স্টেশন, সিঙ্ক্রোন |
| ড্রাইভ মোড | বৈদ্যুতিক মোড |
| ঘর্ষণের হার |
৩০ বার/মিনিট, প্রতিটি যাত্রা ও প্রত্যাবর্তনের জন্য একটি |
| পরীক্ষার সময় | ০-৯৯৯৯৯৯ বার, নিয়মিত |
| চাপ লোড | ৪এন |
| স্ক্র্যাপিং ওয়্যার |
Φ1mm, কার্যকর দৈর্ঘ্য 6mm |
| টেস্ট স্ট্রোক | ১ মিটারের বেশি, স্থির স্ট্রোক |
| কোণ সামঞ্জস্য প্রক্রিয়া |
ফিক্সচারটি একটি কোণ সামঞ্জস্যের প্রক্রিয়া দিয়ে সজ্জিত, যা ইউরোপীয় স্ট্যান্ডার্ড অভ্যন্তরীণ আট-আকৃতির পিন এবং প্রচলিত সোজা পিনগুলির সাথে মেলে। এটি একটি 10 ডিগ্রি ঝোঁক পরিমাপকারী দিয়ে সজ্জিত।নমুনা ইনস্টল করার পর, গেইজটি সরাসরি 10° অবস্থানের জন্য ব্যবহার করা যেতে পারে।
|
| পাওয়ার সাপ্লাই | AC220V±10%/50-60Hz |
| সরঞ্জামের আকার | WDH=850X760X600mm |
| সরঞ্জামের ওজন | প্রায় ১৩০ কেজি |
