আইইসি 60884-1 চিত্র 23 লোড ক্যাবিনেট সঙ্গে তিনটি স্টেশন আউটপুট বর্তমান 30A
| Test Station: | 3টি স্টেশন | Output Power: | 0～10KW |
| Output Voltage: | ০৩০০ ভোল্ট | Output Current: | 0:30A |
| Power Factor: | 0.৩ ০।98 | Load Power: | 3*10KVA |
| Capacitive Load: | 70uf, 140uf, 7.3uf | Test Times: | 0~999999 বার |
| High Light: | IEC 60884-1 লোড ক্যাবিনেট,তিন স্টেশন লোড ক্যাবিনেট,30A লোড ক্যাবিনেট |
||
আইইসি 60884-1 চিত্র 23 লোড ক্যাবিনেট সঙ্গে তিনটি স্টেশন আউটপুট বর্তমান 30A
সরঞ্জাম পরিচিতিঃ
IEC 60884-1: 2022 ক্লজ 20 & 21 চিত্র 23; IEC 60669-1: 2017 ক্লজ 18 & 19 ইত্যাদি অনুসারে লোড ক্যাবিনেট ডিজাইন এবং উত্পাদন করা হয়।এটি গৃহস্থালি এবং অনুরূপ স্থির বৈদ্যুতিক ইনস্টলেশন সুইচ এবং প্লাগ সকেট ব্রেকিং ক্ষমতা এবং স্বাভাবিক অপারেশন পরীক্ষার জন্য প্রযোজ্য. এর উদ্দেশ্য হল মূল্যায়ন করা যে সুইচটি যান্ত্রিক ক্ষতি এবং বৈদ্যুতিক ক্লান্তি ক্ষতির স্বাভাবিক ব্যবহারের প্রতিরোধ করতে সক্ষম এবং যোগাযোগগুলির আঠালো ঘটনা রয়েছে কিনা,দীর্ঘমেয়াদী বন্ধ বা বিচ্ছিন্ন ঘটনা, পরীক্ষার নমুনা অতিরিক্ত পরিধান এবং অন্যান্য ক্ষতিকারক পরিণতি আছে কিনা তা পরীক্ষা করার জন্য।

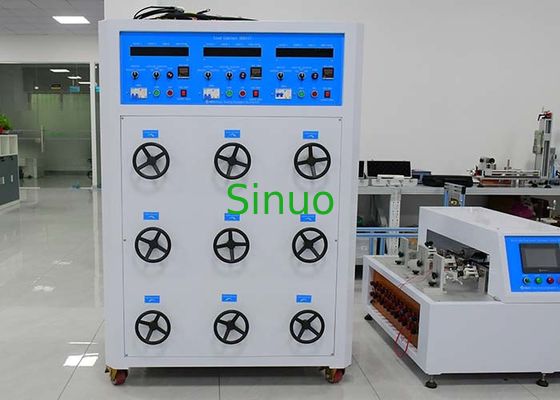

সামনের অংশে অপারেটর কন্ট্রোল প্যানেল রয়েছে, প্যানেলগুলি উচ্চ মানের অ্যালুমিনিয়াম প্লেট থেকে তৈরি, রঙিন ক্রাফট, আকর্ষণীয় এবং টেকসই।পাওয়ার সুইচ / বর্তমান / ভোল্টেজ এবং ক্ষমতা / ক্ষমতা ফ্যাক্টর প্রদর্শন যন্ত্রপাতি আছে, লোড পাওয়ার সুইচ, অবস্থা সূচক, স্টার্ট এবং স্টপ বোতাম, ক্যাপাসিটেন্স সুইচ, লোড সুইচ এবং এলার্ম ইত্যাদি নীচে আউটপুট ভোল্টেজ নিয়ন্ত্রণ knobs অনুরূপ,আউটপুট বর্তমান নিয়ন্ত্রক বোতাম এবং পাওয়ার ফ্যাক্টর নিয়ন্ত্রক বোতামলোড বক্সের তিনটি স্বাধীন স্টেশন রয়েছে, প্রতিটি প্রতিরোধমূলক, ইনডাকটিভ লোডের সাথে দুটি একক বৈশিষ্ট্যযুক্ত, তারা স্যুইচযোগ্য। লোড বক্সের অভ্যন্তর শক্তিশালী বায়ু কনভেকশন শীতল দ্বারা শীতল করা হয়।লোড বক্সের পিছনে তারের সংযোগ টার্মিনাল আছে, লোড বক্স স্ট্যান্ডার্ড টেস্টিং মেশিনে পরীক্ষার নমুনাগুলির সাথে তারের সংযুক্ত করে সনাক্তকরণের সময় বর্তমান ভোল্টেজ এবং শক্তি আউটপুট করে।
টেকনিক্যাল প্যারামিটারঃ
| পাওয়ার সাপ্লাই |
তিন-ফেজ চার-ক্যার AC220 ± 10% / 60Hz। দ্রষ্টব্যঃ নিরপেক্ষ তার থাকতে হবে। |
| টেস্ট স্টেশন | ৩টি স্টেশন, স্বাধীন আউটপুট |
| বৈদ্যুতিক নিয়ন্ত্রণ পদ্ধতি | বোতাম নিয়ন্ত্রণ |
| আউটপুট ভোল্টেজ | ০৩০০ ভোল্ট, নির্ভুলতা ±০.৫%, ডিজিটাল ডিসপ্লে |
| আউটপুট বর্তমান | ০৩০এ, নির্ভুলতা ±০.৫%, ডিজিটাল ডিসপ্লে |
| পাওয়ার ফ্যাক্টর | 0.৩ ০।98, সঠিকতা ±0.5%, ডিজিটাল ডিসপ্লে |
| আউটপুট পাওয়ার | ০ ০ কেডব্লিউ, নির্ভুলতা ± ০.৫%, ডিজিটাল ডিসপ্লে |
| লোডের ধরন | প্রতিরোধ, অনুঘটক, ক্যাপাসিটিভ তিন-এক, সুইচযোগ্য |
| ক্যাপাসিটিভ লোড | 70uf, 140uf,7.3if পরিবর্তনযোগ্য |
| লোড আউটপুট | প্রতিটি লোড আউটপুট এবং পৃথক লোড আউটপুট জন্য ঐচ্ছিক |
| পরীক্ষার সময় | 0~999999 বার, পূর্বনির্ধারিত হতে পারে |
| লোড পাওয়ার সাপ্লাই ক্ষমতা | ৩*১০ কেভিএ |
| ওভাররান অ্যালার্ম | আউটপুট বর্তমানের উপরের সীমা 30A, 32A এর বেশি হলে স্বয়ংক্রিয়ভাবে কাটা |
| মাত্রা ও ওজন | প্রায়ঃ ১২০০×৮০০×১৮০০ ((মিমি) W×D×H, ৪৫০ কেজি |
