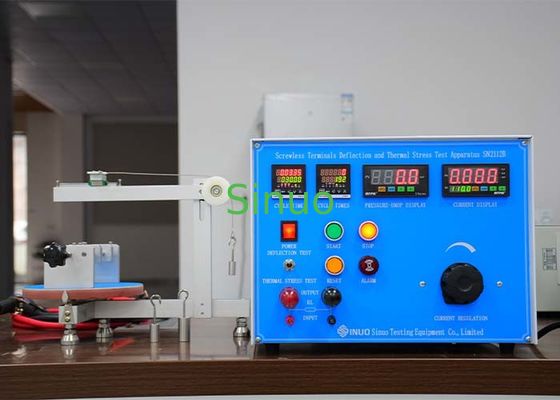

আইইসি 60884-1 চিত্র 14 স্ক্রুবিহীন টার্মিনাল ডিফ্লেকশন এবং তাপীয় চাপ পরীক্ষা যন্ত্রপাতি
| Deflection angle: | 0-360° | Deflection direction: | 30°±3° |
| Deflection force: | 0.25N, 0.5N, 1.0N | Number of trials: | 192 চক্র |
| On/off time: | 30 মিনিট, প্রিসেট করা যেতে পারে | Test current: | AC 1~99.9A±(3%±1A) |
| Voltage drop range: | 0~199.9±（3%±1mv） | Judgment criteria: | 22.5mV এর বেশি নয় |
| High Light: | থার্মাল স্ট্রেস স্ক্রুলেস টার্মিনাল টেস্ট অ্যাপারেশন,স্ক্রুলেস টার্মিনাল ডিফ্লেকশন টেস্ট অ্যাপারেশন |
||
আইইসি 60884-1 চিত্র 14 স্ক্রুবিহীন টার্মিনাল ডিফ্লেকশন এবং তাপীয় চাপ পরীক্ষা যন্ত্রপাতি
প্রোডাক্ট তথ্যঃ
এই ডিভাইসটি আইইসি ৬০৮৮৪-১ঃ২০২২ ধারা ১২ এর সাথে সঙ্গতিপূর্ণ।3.11 (a) এবং (b), ক্লজ ১২।3.১২ এবং চিত্র ১৪, আইইসি ৬০৬৬৯-১১ ধারা ১২।3.11ইত্যাদি।
এটি পরীক্ষা করতে ব্যবহৃত হয় যে স্ক্রুবিহীন টার্মিনালগুলি সংযুক্ত শক্ত শক্ত কন্ডাক্টরটি স্বাভাবিক ইনস্টলেশনের সময় এটি বিচ্যুত হওয়ার পরেও ক্ল্যাম্প করা থাকে কিনা।কন্ডাক্টরকে বিকৃত করা এবং ভোল্টেজ ড্রপ পরিমাপ করা, স্ক্রুলেস টার্মিনাল clamping ক্ষমতা এবং যোগাযোগ কর্মক্ষমতা পরীক্ষা করতে।এবং এটাও যাচাই করতে ব্যবহৃত হয় যে unthreaded টার্মিনাল স্বাভাবিক ব্যবহারের সময় ঘটে যে বৈদ্যুতিক এবং তাপ চাপ প্রতিরোধ করতে পারেন.
ডিভাইসটি পরিচালনা করা সহজ, লোডের স্রোত সামঞ্জস্যযোগ্য, নমুনা ফিক্সচারটি স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুসারে তৈরি করা হয়।
টেকনিক্যাল প্যারামিটারঃ
| প্যারামিটার নাম | প্যারামিটার ডেটা |
| ডিফ্লেকশন টেস্ট | |
| পাওয়ার সাপ্লাই | ক্লায়েন্টের স্থানীয় শক্তি সরবরাহের অবস্থার সাথে মিল |
| বাঁকানো কোণ | ০-৩৬০° |
| বাঁকানো দিক | ১২টি দিকের যেকোনো একটিতে একে অপরের থেকে ৩০°±৩° ভিন্ন |
| বিক্ষিপ্ত শক্তি | 0.25N, 0.5N, 1.0N |
| বল প্রয়োগের দিক | নমনহীন কন্ডাক্টরের লম্ব |
| পরীক্ষার বর্তমান | সর্বোচ্চ.১০০ এ |
| তাপীয় চাপ পরীক্ষা | |
| পরীক্ষার সংখ্যা (চক্র) | 192 চক্র, পূর্বনির্ধারিত হতে পারে |
| চালু/বন্ধ সময় | চালুঃ ৩০ মিনিট, বন্ধঃ ৩০ মিনিট, পূর্বনির্ধারিত হতে পারে |
| পরীক্ষার বর্তমান | এসি ১-৯৯.৯ এ ± ৩% ± ১ এ; |
| ভোল্টেজ ড্রপ পরিমাপ পরিসীমা | 0~199.9±(3%±1mv) |
| বিচার পদ্ধতি | ভোল্টেজ ড্রপ 22.5mV অতিক্রম করা উচিত নয় |
