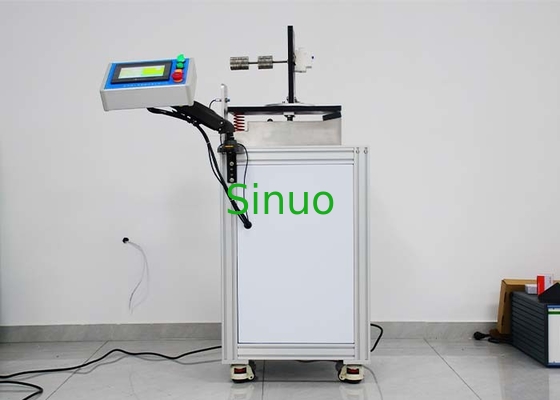

আইইসি ৬১০০৯-১ এমসিবি ধাক্কা প্রতিরোধের পরীক্ষার জন্য যান্ত্রিক শক টেস্টিং মেশিন

আইইসি ৬১০০৯-১ এমসিবি ধাক্কা প্রতিরোধের পরীক্ষার জন্য যান্ত্রিক শক টেস্টিং মেশিন

প্রোডাক্ট তথ্যঃ

পরীক্ষার সরঞ্জাম IEC 61009-1 এর মানদণ্ডের প্রয়োজনীয়তা পূরণ করেঃ2012, আইইসি ৬০৮৯৮-১:2015ইত্যাদি।

এটি সার্কিট ব্রেকার পণ্য পরীক্ষার জন্য ব্যবহার করা হয় যা স্বাভাবিক ব্যবহারের সময় যান্ত্রিক শকগুলির শিকার হতে পারে এমন সার্কিট ব্রেকারের উন্মুক্ত অংশগুলির প্রভাব প্রতিরোধের যাচাই করতে।

পরীক্ষার নীতিঃ মোটর কন্ট্রোল ক্যামের মাধ্যমে সার্কিট ব্রেকার দিয়ে মাউন্ট প্লেটটি উত্তোলন করুন।এবং তাত্ক্ষণিকভাবে 25N/mm এর একটি নমনীয় সহগ সঙ্গে কয়েল স্প্রিং দিয়ে সজ্জিত ধাতু বন্ধ প্লেট অবাধে ড্রপএই ভাবে ৫০ বার পুনরাবৃত্তি করুন, এবং নমুনাটি অন্য তিনটি ৯০ ডিগ্রি দিকগুলিকে টার্নটেবিলের মাধ্যমে স্যুইচ করে এবং পরীক্ষাটি ৫০ বার পুনরাবৃত্তি করে।

বৈশিষ্ট্যঃ 1. পিএলসি নিয়ন্ত্রণ, টাচ স্ক্রিন অপারেশন, সার্ভো মোটর ড্রাইভ, সুনির্দিষ্ট নিয়ন্ত্রণ।

2. ড্রপ উচ্চতা deviation ছাড়া, cam এর eccentric দূরত্ব দ্বারা নির্ধারিত হয়।

3. Yiheda কাস্টমাইজড ইলাস্টিক সহগ হেলিক্যাল স্প্রিং গ্রহণ.

4. প্ল্যাটফর্মটি 4-90 ডিগ্রি ঘোরানো যেতে পারে, যা সব দিক থেকে সার্কিট ব্রেকারের ধাক্কা প্রতিরোধের পরীক্ষার অনুকরণ করে।

বৈশিষ্ট্যঃ

একটি যান্ত্রিক শক পরীক্ষক, একটি শক পরীক্ষার মেশিন বা শক পরীক্ষার সরঞ্জাম হিসাবেও পরিচিত একটি বিশেষায়িত যন্ত্র যা পণ্য, উপাদান,অথবা নিয়ন্ত্রিত যান্ত্রিক ধাক্কা বা আঘাতের জন্য উপাদানএই পরীক্ষার উদ্দেশ্য হল পরীক্ষার নমুনার সামর্থ্যকে মূল্যায়ন করা যা পরিবহন, হ্যান্ডলিং,অথবা অপারেটিং শর্তএখানে প্রধান বৈশিষ্ট্য এবং ফাংশন সাধারণত একটি যান্ত্রিক শক পরীক্ষক সঙ্গে যুক্ত করা হয়ঃ

ড্রপ বা ইমপ্যাক্ট প্ল্যাটফর্মঃ যান্ত্রিক শক পরীক্ষকটিতে একটি ড্রপ বা ইমপ্যাক্ট প্ল্যাটফর্ম রয়েছে যেখানে পরীক্ষার নমুনা পরীক্ষা করার জন্য স্থাপন করা হয়।প্ল্যাটফর্মটি নমুনার উপর যান্ত্রিক শক বা প্রভাব সরবরাহের একটি নিয়ন্ত্রিত এবং পুনরাবৃত্তিযোগ্য উপায় সরবরাহ করার জন্য ডিজাইন করা হয়েছে.

শক জেনারেটর মেকানিজমঃ পরীক্ষক শক বা প্রভাব তৈরির জন্য একটি প্রক্রিয়া অন্তর্ভুক্ত করে।এই যন্ত্রটি পরীক্ষকের নির্দিষ্ট নকশার উপর নির্ভর করে পরিবর্তিত হতে পারে এবং এতে বায়ুসংক্রান্ত সিস্টেমের মতো পদ্ধতি অন্তর্ভুক্ত থাকতে পারেএটি শক বা প্রভাবের তীব্রতা এবং সময়কালের উপর সুনির্দিষ্ট নিয়ন্ত্রণের অনুমতি দেয়।

ত্বরণ পরিমাপঃ পরীক্ষকটি পরীক্ষার নমুনার দ্বারা শক ইভেন্টের সময় অভিজ্ঞ ত্বরণ বা জি-শক্তি পরিমাপ করার জন্য সেন্সর বা ত্বরণমাপক দিয়ে সজ্জিত।এই পরিমাপগুলি প্রভাবের তীব্রতা সম্পর্কে পরিমাণগত তথ্য প্রদান করে এবং বিভিন্ন পরীক্ষার নমুনা বা পরীক্ষার শর্তগুলির তুলনা করার অনুমতি দেয়.

শক পলস কন্ট্রোলঃ যান্ত্রিক শক পরীক্ষক প্রায়শই শক পলসের আকৃতি এবং সময়কালের উপর নিয়ন্ত্রণ সরবরাহ করে।এই নিয়ন্ত্রণ বাস্তব বিশ্বের দৃশ্যকল্প বা শিল্প মান অনুকরণ নির্দিষ্ট শক প্রোফাইল বা তরঙ্গবিন্যাস সিমুলেশন করতে পারবেনএটি নিশ্চিত করে যে পরীক্ষার মাধ্যমে নমুনার সম্মুখীন হতে পারে এমন প্রত্যাশিত শক ইভেন্টগুলি সঠিকভাবে উপস্থাপন করা হয়।

পরীক্ষার নমুনার ফিক্সিংঃ শক পরীক্ষকটিতে পরীক্ষার সময় পরীক্ষার নমুনাটিকে নিরাপদে ধরে রাখার জন্য ফিক্সিং বা মাউন্ট প্রক্রিয়া অন্তর্ভুক্ত রয়েছে।এই fixtures নিশ্চিত যে নমুনা সঠিকভাবে অবস্থান এবং পছন্দসই শক বা প্রভাব বাহিনী গ্রহণ করতে ওরিয়েন্টেড হয়.

সুরক্ষা বৈশিষ্ট্যঃ যান্ত্রিক শক পরীক্ষকগুলিতে সুরক্ষা ব্যবস্থাগুলি অপারেটর এবং সরঞ্জাম উভয়কেই রক্ষা করার জন্য বাস্তবায়িত হয়। এই বৈশিষ্ট্যগুলির মধ্যে সুরক্ষা কোষ, ইন্টারলক,জরুরী স্টপ বোতাম, এবং শক তরঙ্গের প্রভাব হ্রাস করার জন্য ডিমিং সিস্টেম।

মানদণ্ডের সাথে সম্মতিঃ যান্ত্রিক শক পরীক্ষকগুলি শিল্পের মানদণ্ড এবং পরীক্ষার প্রোটোকল মেনে চলার জন্য ডিজাইন করা হয়েছে,যেমন ASTM (আমেরিকান সোসাইটি ফর টেস্টিং অ্যান্ড মটরিয়ালস) বা IEC (আন্তর্জাতিক ইলেক্ট্রোটেকনিক্যাল কমিশন) দ্বারা নির্দিষ্ট. সম্মতি নিশ্চিত করে যে পরীক্ষার প্রক্রিয়া এবং ফলাফলগুলি বিভিন্ন পরীক্ষাগারে সামঞ্জস্যপূর্ণ এবং তুলনামূলক।

ইলেকট্রনিক্স, অটোমোটিভ, এয়ারস্পেস এবং প্যাকেজিং সহ বিভিন্ন শিল্পে যান্ত্রিক শক পরীক্ষক ব্যাপকভাবে ব্যবহৃত হয়।তারা নির্মাতাদের প্রভাবের অবস্থার অধীনে তাদের পণ্যগুলির স্থায়িত্ব এবং নির্ভরযোগ্যতা মূল্যায়ন করতে সহায়তা করে, দুর্বল পয়েন্ট বা সম্ভাব্য ব্যর্থতা চিহ্নিত করুন এবং নিরাপদ পরিবহন এবং অপারেশন নিশ্চিত করার জন্য পণ্য নকশা এবং প্যাকেজিং উন্নত করুন।

টেকনিক্যাল প্যারামিটারঃ
