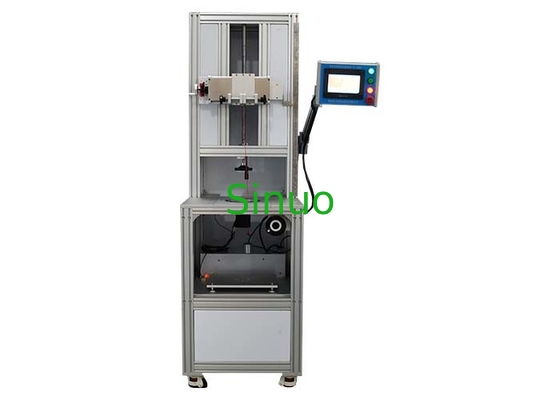

UL486A-B টেবিল 26 তারের ক্ষতি পরীক্ষা ডিভাইস স্ক্রু টার্মিনাল মেকানিক্যাল স্ট্রেস টেস্ট
| Control method: | পিএলসি নিয়ন্ত্রণ | Test Station: | একক স্টেশন |
| Load Weight: | 0.7-109 কেজি | Height range: | 250 ~ 800 মিমি |
| Rotation speed: | 5~15 rpm | Test Times: | 0-999999 বার |
| Mounting plate: | 300 মিমি * 250 মিমি | Maximum distance: | 120 মিমি |
| High Light: | মেকানিক্যাল স্ট্রেস ওয়্যার ড্যামেজ টেস্টিং ডিভাইস,স্ক্রু টার্মিনাল ওয়্যার ড্যামেজ টেস্টিং ডিভাইস |
||
UL486A-B টেবিল 26 তারের ক্ষতি পরীক্ষা ডিভাইস স্ক্রু টার্মিনাল মেকানিক্যাল স্ট্রেস টেস্ট
প্রোডাক্ট তথ্যঃ
এই পরীক্ষার ডিভাইসটি UL486A-B ধারা ৯ এর সাথে সঙ্গতিপূর্ণ।3.2.1, ধারা ৯।3.2.3, ধারা ৯।3.2.4 এবং টেবিল 26 এবং চিত্র 6, আইইসি 60947-1, ইত্যাদি
নমুনা এবং সীমাবদ্ধতাঃ স্ক্রু টার্মিনাল, থ্রেডহীন টার্মিনাল এবং সংযোগকারী।
পরীক্ষার উদ্দেশ্যঃ স্ক্রু টার্মিনাল এবং থ্রেডহীন টার্মিনালগুলি স্বাভাবিক ব্যবহারের সময় ঘটে যাওয়া যান্ত্রিক চাপের প্রতিরোধ করতে পারে কিনা তা পরীক্ষা করা।এটি প্রধানত থ্রেড ক্ল্যাম্পিং টার্মিনাল ব্লকের নকশা এবং কাঠামো তারের ক্ল্যাম্পিংয়ের সময় তারের অত্যধিক ক্ষতি না করার প্রয়োজনীয়তা পূরণ করে কিনা তা বিচার করতে ব্যবহৃত হয়.
পরীক্ষার নীতিঃ গাইড রেল স্ক্রু কাঠামো ব্যবহার করে। ব্যবহারের আগে পরীক্ষার সংখ্যা পূর্বনির্ধারিত করা যেতে পারে। যখন সেট মান পৌঁছায়, মেশিনটি স্বয়ংক্রিয়ভাবে থামবে এবং একটি অ্যালার্ম সংকেত দেবে।
টেকনিক্যাল প্যারামিটারঃ
| নিয়ন্ত্রণ ও অপারেশন | পিএলসি কন্ট্রোল, টাচ স্ক্রিন অপারেশন |
| পরীক্ষার স্টেশন | একক স্টেশন |
| ড্রাইভ | সার্ভো ড্রাইভ |
| ফিক্সচার |
1. সেন্টারিং লকিং ফিক্সচারটি যথাক্রমে 60 * 70 * 90 মিমি দৈর্ঘ্য, প্রস্থ এবং উচ্চতার টার্মিনাল ব্লকের প্রয়োজনীয়তা পূরণ করে। ফিক্সচারের দ্রুত প্রতিস্থাপনের বৈশিষ্ট্য রয়েছে। 2. অতিরিক্ত মাউন্ট প্লেট দিয়ে সজ্জিত, আকার 300mm * 250mm, যা কেন্দ্রিক লকিং ক্ল্যাম্পের সাথে বিনিময়যোগ্যভাবে ব্যবহার করা যেতে পারে। 3. মাউন্ট প্লেট এবং ঘূর্ণন কেন্দ্রের মধ্যে সর্বোচ্চ দূরত্ব 120mm, নিয়মিত |
| ঘূর্ণন গতি |
5~15 rpm, টাচ স্ক্রিনে প্রিসেট করা যায়, (UL486A-B এর জন্য 9 rpm প্রয়োজন) |
| ঘূর্ণন ব্যাসার্ধ | ডাবল-হোল ঘূর্ণন ডিস্ক গ্রহণ, ব্যাসার্ধ ø75mm |
| পরীক্ষার সংখ্যা/সময় |
1. 0-999999, এটি স্বয়ংক্রিয়ভাবে থামবে যখন পরীক্ষার পূর্বনির্ধারিত সংখ্যা পৌঁছে যাবে। 2. পরীক্ষার সময়টি বিভিন্ন স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুসারে 0-9999 মিনিটে স্যুইচ করা যেতে পারে এবং প্রিসেট করা যেতে পারে। প্রিসেট পরীক্ষার সময় পৌঁছে গেলে এটি স্বয়ংক্রিয়ভাবে থামবে। |
| লোড ওজন |
একটি ওজন সেট 0 অর্জন করতে পারেন।7০।9১.4, ২.3, ৩.6৪.5৬.8, ৮.2, ১১.4১৩.6১৮ বছর।2, ২২।7২৫, ২৭2৩৪।1৩৬।3৪০।9৪৫।4৪৯।9৫৪।5৭০।4, ৮১।7৯৩।1১০৯। এককঃ কেজি, ওজন হুক মোট ওজন অন্তর্ভুক্ত করা হয় |
| উচ্চতা সমন্বয় পরিসীমা | স্কেল ইন্ডিকেটর সহ 250 ~ 800 মিমি, নিয়মিত |
| উচ্চতা সামঞ্জস্যের পদ্ধতি | ম্যানুয়াল সেটিং |
| বাসের ব্যাসার্ধ | UL486A-B কনফিগারেশনঃ ৬।4, ৯.5১২।7১৪।3, ১৫।8১৯।1, ২২।2, ২৫।4২৮।6৩১।8৩৪।9৩৮.1, ৪৪।5৫০.8, ৫৪ মিমি |
|
নমুনা স্পেসিফিকেশন নির্বাচন (সংলগ্ন টেবিল দেখুন) |
UL486A-B টেবিল ২৬ |
| ওজন উত্তোলনের যন্ত্রপাতি | বৈদ্যুতিক উত্তোলন যন্ত্রপাতি দিয়ে সজ্জিত, বড় আকারের ওজন ট্রে পতন রোধ করতে |
বাসিং এবং ভর কনফিগারেশন নিম্নলিখিত টেবিলের মতঃ
