আইইসি ৬০৫৯৮-১ ফুটো ট্র্যাকিং টেস্ট

আইইসি ৬০৫৯৮-১ ফুটো ট্র্যাকিং টেস্ট

পণ্যের তথ্যঃ

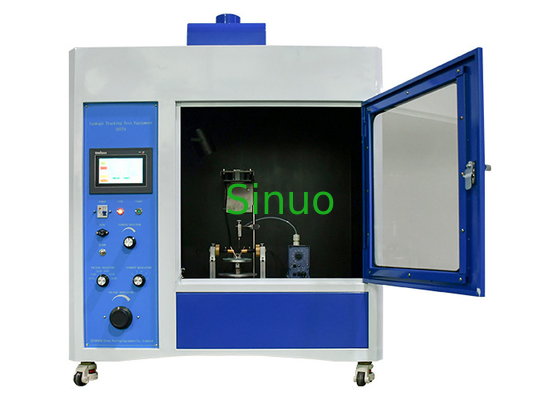

পরীক্ষকটি IEC60112 এর স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুসারে ডিজাইন এবং নির্মিত হয়েছে, এটি IEC60335-1 ধারা 29.2 এবং Annex N, IEC 60065:2014 ধারা 13 দ্বারা প্রয়োজনীয়।4, আইইসি 60598-1, আইইসি 60884-1, UL746A এবং এএসটিএম D3638-92 ইত্যাদি ফুটো ট্র্যাকিং পরীক্ষার কাজ নীতি (ট্র্যাকিং সূচক পরীক্ষা) হল যে পরিবাহী তরল (0.1%NH 4 CL) প্রয়োজনীয় উচ্চতা (35mm) এবং প্রয়োজনীয় সময় (30s) মধ্যে প্রয়োজনীয় ভলিউম প্ল্যাটিনাম ইলেকট্রোড (2mm × 5mm) মধ্যে ভোল্টেজ সঙ্গে কঠিন নিরোধক উপাদান পৃষ্ঠ উপর ড্রপএইভাবে ব্যবহারকারীরা বৈদ্যুতিক ক্ষেত্র এবং আর্দ্র বা দূষিত মাধ্যমের সম্মিলিত প্রভাবের অধীনে কঠিন নিরোধক উপাদান পৃষ্ঠের ট্র্যাকিং প্রতিরোধের কর্মক্ষমতা মূল্যায়ন করে। এক কথায়,এই ডিভাইসটি তুলনা ট্র্যাকিং সূচক (CT1) এবং বৈদ্যুতিক প্রতিরোধের সূচক (PT1) পরিমাপ করতে ব্যবহৃত হয়.

ইলেকট্রডগুলির মধ্যে সঠিক দূরত্ব নিশ্চিত করার জন্য একটি গেজ ব্লকটি যন্ত্রের সাথে সরবরাহ করা হয়।টেবিল উচ্চতা সহজেই ইলেক্ট্রোড এবং ড্রপ উচ্চতা সঠিক কোণ নিশ্চিত করার জন্য নিয়মিত হয়. পরীক্ষার বাকি অংশটি পরীক্ষা চেম্বারের বাইরে থেকে দরজা বন্ধ করে নিয়ন্ত্রিত হয়। ভোল্টেজ, সীমাবদ্ধ বর্তমান, ড্রপ রেট এবং ড্রপ সংখ্যা সমস্ত নিয়ন্ত্রণ প্যানেলে সেট করা হয়।একজন অপারেটরকে পরীক্ষাটি পর্যবেক্ষণ করতে হবে যাতে একটি শিখা জ্বলতে পারে কিনা তা দেখতে হয়. যন্ত্রটি যদি কমপক্ষে দুই সেকেন্ডের ট্র্যাকিং ব্যর্থতা হয় তবে একটি অ্যালার্ম দেয়।

ফুটো ট্র্যাকিং পরীক্ষক পিএলসি নিয়ন্ত্রণ ব্যবস্থা এবং 7 ¢ রঙিন টাচ স্ক্রিন গ্রহণ করে, এটি আলো সরঞ্জাম, নিম্ন ভোল্টেজ যন্ত্রপাতি,গৃহস্থালী যন্ত্রপাতি, মেশিন টুল ইলেকট্রিক যন্ত্রপাতি, ইলেকট্রিক মেশিন, ইলেকট্রিক টুল, ইলেকট্রনিক যন্ত্রপাতি, ইলেকট্রোটেকনিক্যাল যন্ত্রপাতি, তথ্য প্রযুক্তি সরঞ্জাম.এটি আইসোলেশন উপাদান শিল্পের জন্যও উপযুক্ত, ইঞ্জিনিয়ারিং প্লাস্টিক, বৈদ্যুতিক সংযোগকারী এবং আনুষাঙ্গিক।

বৈশিষ্ট্যঃ

বৈদ্যুতিক বা ইলেকট্রনিক বিচ্ছিন্নতা ব্যর্থতা যা বৈদ্যুতিক ফুটো বা ট্র্যাকিং হতে পারে তা সনাক্ত এবং সনাক্ত করতে ফুটো ট্র্যাকিং পরীক্ষার সরঞ্জাম ব্যবহার করা হয়।এই ডিভাইসগুলি বিশেষভাবে বৈদ্যুতিক সিস্টেমের বিচ্ছিন্নতা সমস্যা সনাক্ত এবং নির্ণয় করার জন্য ডিজাইন করা হয়েছেএখানে ফুটো ট্র্যাকিং টেস্ট সরঞ্জাম এবং তার মূল বৈশিষ্ট্যগুলির একটি ওভারভিউ রয়েছেঃ

উচ্চ ভোল্টেজ উত্সঃ ফুটো ট্র্যাকিং পরীক্ষার সরঞ্জাম সাধারণত একটি উচ্চ ভোল্টেজ উত্স অন্তর্ভুক্ত করে যা পরীক্ষার বস্তুর উপর একটি নিয়ন্ত্রিত ভোল্টেজ প্রয়োগ করে।ভোল্টেজ স্তর নির্দিষ্ট অ্যাপ্লিকেশন এবং পরীক্ষার প্রয়োজনীয়তা অনুযায়ী পরিবর্তিত হতে পারে. উচ্চ ভোল্টেজ নিরোধক চাপ এবং অপারেটিং অবস্থার অনুকরণ করতে ব্যবহৃত হয়।
ফুটো প্রবাহ পরিমাপঃ এই পরীক্ষার ডিভাইসগুলি ফুটো প্রবাহ পরিমাপের ক্ষমতা দিয়ে সজ্জিত।তারা নিরোধক মাধ্যমে বর্তমান প্রবাহ নিরীক্ষণ এবং কোন অস্বাভাবিক ফুটো সনাক্ত বা বর্তমান পাথ ট্র্যাকিংফুটো প্রবাহের পরিমাপগুলি নিরোধক অবনতি, আর্দ্রতা বা দূষণের প্রবেশ বা অন্যান্য নিরোধক সম্পর্কিত সমস্যা সনাক্ত করতে সহায়তা করে।
ভোল্টেজ ভাঙ্গন সনাক্তকরণঃ ফুটো ট্র্যাকিং পরীক্ষার সরঞ্জামগুলিতে ভোল্টেজ ভাঙ্গন সনাক্তকরণ প্রক্রিয়াও অন্তর্ভুক্ত রয়েছে।এই যন্ত্রপাতিগুলি উচ্চ ভোল্টেজের চাপের অধীনে বিচ্ছিন্নতা ব্যর্থ বা ভেঙে যাওয়ার সময় হঠাৎ ভোল্টেজ ড্রপ বা ভাঙ্গন সনাক্ত করেভোল্টেজ ভাঙ্গন সনাক্তকরণ নিরোধক মধ্যে দুর্বল পয়েন্ট সনাক্ত এবং আরও তদন্ত প্রয়োজন যে এলাকায় সুনির্দিষ্ট সাহায্য করে।
পরীক্ষার বস্তুর সংযোগঃ পরীক্ষার সরঞ্জামটি পরীক্ষার বস্তুর সাথে একটি নিরাপদ এবং নির্ভরযোগ্য সংযোগ স্থাপন করার জন্য বিভিন্ন সংযোগ বিকল্প সরবরাহ করে। এর মধ্যে জোন, ক্লিপ,অথবা পরীক্ষার বস্তুর প্রকৃতি এবং পরীক্ষার কনফিগারেশনের উপর নির্ভর করে বিশেষ সংযোগকারী.
ডেটা প্রদর্শন এবং বিশ্লেষণঃ ফুটো ট্র্যাকিং পরীক্ষার সরঞ্জামগুলিতে প্রায়শই ফুটো বর্তমান, ভোল্টেজ এবং অন্যান্য প্রাসঙ্গিক পরামিতিগুলির রিয়েল-টাইম পরিমাপ দেখানোর জন্য একটি প্রদর্শন স্ক্রিন থাকে।কিছু ডিভাইস আরও তদন্ত বা ডকুমেন্টেশনের জন্য পরীক্ষার ফলাফল রেকর্ড এবং বিশ্লেষণের জন্য ডেটা লগিং ক্ষমতাও সরবরাহ করতে পারে.
নিরাপত্তা বৈশিষ্ট্যঃ উচ্চ ভোল্টেজ জড়িত কারণে নিরাপত্তা ফুটো ট্র্যাকিং পরীক্ষা একটি সমালোচনামূলক দিক। অতএব,এই ডিভাইসগুলি এমন সুরক্ষা বৈশিষ্ট্যগুলির সাথে ডিজাইন করা হয়েছে যেমন অভ্যন্তরীণ নিরোধক এবং গ্রাউন্ডিং যাতে অপারেটরকে বৈদ্যুতিক বিপদ থেকে রক্ষা করতে পারেতারা নিরাপদ পরীক্ষার পদ্ধতি নিশ্চিত করার জন্য নিরাপত্তা interlocks এবং সূচক অন্তর্ভুক্ত করা যেতে পারে।
ফুটো ট্র্যাকিং পরীক্ষার সরঞ্জাম সাধারণত বৈদ্যুতিক উত্পাদন, বিদ্যুৎ বিতরণ, ইলেকট্রনিক্স এবং টেলিযোগাযোগের মতো শিল্পে ইনসুলেশন মানের মূল্যায়ন করতে ব্যবহৃত হয়,সম্ভাব্য ব্যর্থতা চিহ্নিত করুন, এবং বৈদ্যুতিক সিস্টেমের নির্ভরযোগ্যতা এবং নিরাপত্তা নিশ্চিত করে।

টেকনিক্যাল প্যারামিটারঃ
