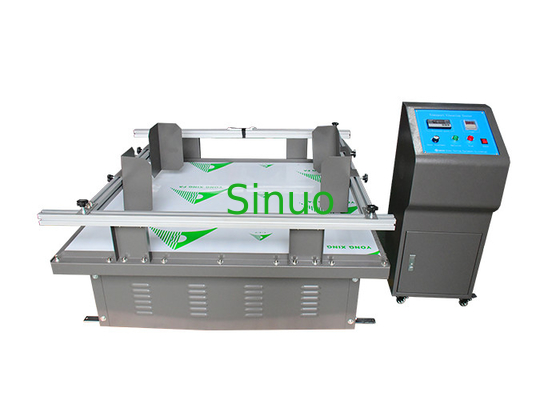

পরিবহন সিমুলেশন কম্পন টেবিল ইলেক্ট্রোম্যাগনেটিক শাকিং টেবিল টেস্ট মেশিন
| Maximum test load: | 0-300 কেজি | Frequency range: | 100 ~ 300 আরপি |
| Amplitude range: | 1 ইঞ্চি (25.4 মিমি) | Simulated speed: | ২৫ ~ ৪০ কিমি/ঘণ্টা |
| Table size: | 1100×1300 মিমি | Vibration mode: | রোটারি টাইপ |
| Test bench dimensions: | 1100×1380 মিমি | Control box size: | 370 × 350 × 910 মিমি |
| High Light: | কম্পন টেবিল টেস্ট মেশিন,পরিবহন সিমুলেশন কম্পন টেবিল,ইলেক্ট্রোম্যাগনেটিক শাকিং টেবিল টেস্ট মেশিন |
||
পরিবহন সিমুলেশন কম্পন টেবিল ইলেক্ট্রোম্যাগনেটিক শাকিং টেবিল টেস্ট মেশিন
পণ্যের সংক্ষিপ্ত বিবরণ
সিমুলেশন ট্রান্সপোর্ট কম্পন টেবিল, যাকে "ভিবিটেশন টেবিল"ও বলা হয়, এটি অটোমোবাইল পরিবহনের সময় পণ্যের ঘূর্ণিঝড়ের কারণে ক্ষতির অনুকরণ করে।পণ্যটি পরিবেশগত কম্পন সহ্য করতে পারে কিনা তা নির্ধারণ করতে, ইলেকট্রনিক্স, যান্ত্রিক এবং বৈদ্যুতিক, optoelectronics, মোটর যানবাহন, খেলনা এবং গবেষণা, উন্নয়ন, মান নিয়ন্ত্রণ, উত্পাদন অন্যান্য শিল্পের জন্য উপযুক্ত।এটা আপনার জন্য একটি বিরল পরীক্ষার মেশিন পণ্যের গুণমান এবং নির্ভরযোগ্যতা উন্নত করতে.
সিমুলেশন পরিবহন কম্পন পরীক্ষার বেঞ্চটি খেলনা, ইলেকট্রনিক্স, আসবাবপত্র, উপহার, সিরামিক, যোগাযোগ, সরঞ্জাম, কম্পিউটার এবং অটো পার্ট ইত্যাদির কম্পন পরীক্ষার জন্য উপযুক্ত।তার পরিবহন প্রভাব বা স্থায়িত্ব অভিন্নতা পরীক্ষা করতে.
এই মেশিন ইউরোপীয় এবং আমেরিকান অনুরূপ সরঞ্জাম পুনর্গঠন, ঘূর্ণন কম্পন, ইউরোপীয় এবং আমেরিকান পরিবহন মান অনুযায়ী, EN71 ANSI, UL,এএসটিএম, আইএসটিএ এবং অন্যান্য পরীক্ষার মান।
পরীক্ষার উদ্দেশ্য
এই মেশিনটি পরীক্ষায় নিয়ন্ত্রিত কম্পন সিমুলেশন একটি সিরিজ যা পরীক্ষা করে যে পণ্যটি জীবনচক্রের পরিবহন বা কম্পন পরিবেশগত কারণগুলির পরীক্ষার প্রতিরোধ করতে পারে কিনা।এবং পণ্য নকশা এবং ফাংশন মান প্রয়োজনীয়তা নির্ধারণ করতে পারেনপরিসংখ্যান অনুযায়ী, ৩ শতাংশ ডিজাইনের উন্নতি করলে ২০ শতাংশ পুনর্ব্যবহারযোগ্য পদার্থের ব্যবহার বৃদ্ধি পাবে এবং ১৮ শতাংশ অপ্রয়োজনীয় খরচ কমানো সম্ভব হবে।
1কাঠামোর শক্তি।
2- বন্ধন শিথিল করা।
3. উপকরণ পরিধান এবং অশ্রু রক্ষা।
4- উপাদানগুলির ক্ষতি।
5. ইলেকট্রনিক উপাদানগুলির দুর্বল যোগাযোগ।
6. সার্কিট শর্ট সার্কিট এবং বিরতিহীন অস্থিরতা.
7. প্রতিটি টুকরোর মান মানের বিচ্যুতি.
8সিমুলেটেড ট্রান্সপোর্ট শেকিং টেবিল ত্রুটিযুক্ত অংশগুলিকে আগে থেকে স্ক্রিন করবে।
9. অংশ, কাঠামো, প্যাকেজিং এবং পরিবহন প্রক্রিয়াগুলির মধ্যে অনুরণন সম্পর্ক সন্ধান করুন এবং এর অনুরণন ফ্যাক্টরগুলি উন্নত করুন।
সিমুলেটেড পরিবহন কম্পন পরীক্ষার বেঞ্চের প্রয়োজনীয়তা হল পণ্যটির নির্ভরযোগ্যতা নিশ্চিত করা এবং কারখানা ছাড়ার আগে ত্রুটিযুক্ত পণ্যগুলি স্ক্রিনিং করা।এবং ত্রুটিযুক্ত পণ্যগুলির ব্যর্থতার বিশ্লেষণ মূল্যায়ন করতে যাতে উচ্চ স্তরের এবং উচ্চ নির্ভরযোগ্য পণ্য হয়ে ওঠে.
প্রধান প্রযুক্তিগত পরামিতি
1সর্বোচ্চ পরীক্ষার লোডঃ ০-৩০০ কেজি
2. ফ্রিকোয়েন্সি পরিসীমাঃ 100 ~ 300rpm
3. ব্যাপ্তি পরিসীমাঃ 1 ইঞ্চি (25.4mm)
4. কম্পন মোডঃ ঘূর্ণন টাইপ (সাধারণত ঘোড়া টাইপ হিসাবে পরিচিত)
5. সিমুলেটেড গতিঃ 25 ~ 40km/h
6টেবিলের আকারঃ 1100×1300mm
7রক্ষাকবচ: ১,২০০ মিমি
8কন্ট্রোল মোটরঃ এসি পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর
9টেস্ট বেঞ্চের মাত্রাঃ 1100×1380mm
10কন্ট্রোল বক্সের আকারঃ 370 × 350 × 910mm
11পাওয়ার সাপ্লাই ভোল্টেজঃ AC220V 50Hz
12মেশিনের ওজনঃ প্রায় ৫৫০ কেজি
কম্পন পরীক্ষার ভূমিকা
1. পরীক্ষার পণ্যটি স্বাভাবিক পরিবহনের সাথে কম্পন পরীক্ষার প্ল্যাটফর্মে রাখুন। টেবিল থেকে লাফানো এড়াতে এবং দিক বজায় রাখতে,কম্পন পরীক্ষার প্ল্যাটফর্মটি দড়ি দিয়ে ঘিরে রাখা যেতে পারে;
2. কম্পনের ফ্রিকোয়েন্সি ঠিক টেবিল থেকে পণ্য ঝাঁকুনি যথেষ্ট হওয়া উচিত, এবং ধাতু শীট নমুনা এবং টেবিলের মধ্যে সন্নিবেশ করা যেতে পারে,এবং নমুনার দীর্ঘতম প্রান্ত ফাঁক মধ্যে হাঁটতে পারেন (ধাতু শীট বেধ 1.5 মিমি, প্রস্থ 50 মিমি (ঐচ্ছিক);
|
পরীক্ষার গতি CPM |
সংশ্লিষ্ট ফ্রিকোয়েন্সি হার্টজ |
পরীক্ষার সময় M |
|
150 |
2.5 |
95 |
|
180 |
3.0 |
79 |
|
210 |
3.5 |
66 |
|
240 |
4.0 |
60 |
|
270 |
4.5 |
53 |
|
300 |
5.0 |
48 |
পরিবেশগত প্রয়োজনীয়তা
1. সাইটের তাপমাত্রাঃ 5°C~+28°C ((২৪ ঘন্টার মধ্যে গড় তাপমাত্রা ≤28°C);
2আপেক্ষিক আর্দ্রতাঃ ≤85%RH;
3পাওয়ার সাপ্লাই শর্তঃ এক-ফেজ তিন-ক্যারিয়ার;
4ভোল্টেজ পরিসীমাঃ AC220V;
5. ফ্রিকোয়েন্সি অনুমোদিত ওঠানামা পরিসীমাঃ (50±0.5) Hz;
6পিজিএনডি ক্যাবলের গ্রাউন্ডিং রেসিস্ট্যান্স ৪ ওহমের কম।
7ব্যবহারকারীকে ইনস্টলেশন সাইটে ডিভাইসের জন্য সংশ্লিষ্ট ক্ষমতার বায়ু বা পাওয়ার সুইচটি কনফিগার করতে হবে এবং সুইচটি ডিভাইস ব্যবহারের জন্য স্বাধীন হতে হবে।
