আইএসও২৩৯৫৩ গ্লাস টপ হরিজোন্টাল বুক ফ্রিজার ডোর ওপেন/ক্লোজ টেস্ট অ্যাপারেটর
| Applied standard: | ISO 23953-2 | Sample type: | অনুভূমিক ফ্রিজার |
| Test station: | 1টি স্টেশন | Robotic arm: | ২টি সেট |
| Drive mode: | সার্ভো মোটর | Test items: | ফ্রিজার স্লাইড ঢাকনা |
| Lid opening stroke: | ০-৫০০ মিমি±০.১ মিমি | Lid pause time: | 0-9999S |
| High Light: | হরিজোন্টাল বুক ফ্রিজার ক্লোজ টেস্ট ডিভাইস,গ্লাস টপ ক্লোজ টেস্ট ডিভাইস |
||

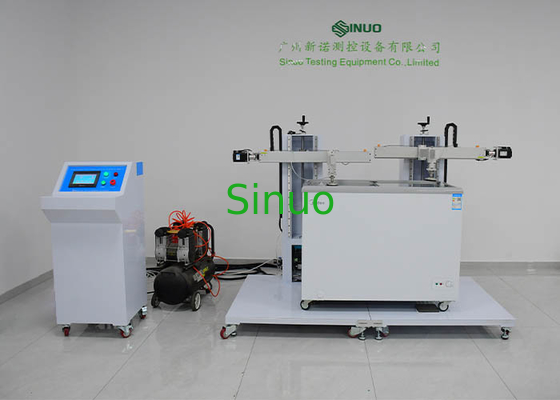

আইএসও২৩৯৫৩ গ্লাস টপ হরিজোন্টাল বুক ফ্রিজার ডোর ওপেন/ক্লোজ টেস্ট অ্যাপারেটর
সিস্টেমের ওভারভিউঃ
অনুভূমিক ফ্রিজারের স্লাইডিং ক্যাপ খোলার এবং বন্ধ করার পরীক্ষার মেশিনটি আইএসও ২৩৯৫৩-২ঃ২০১৫ ((ই) অধ্যায় ৫ অনুযায়ী ডিজাইন এবং তৈরি করা হয়েছে।3.3.2 এবং গ্রাহকের কাস্টমাইজড প্রয়োজনীয়তা। এটি একটি অনুভূমিক রেফ্রিজারেটরের স্লাইডিং ক্যাপের খোলার এবং বন্ধের স্থায়িত্ব পরীক্ষা করতে ব্যবহৃত হয়,এবং রেফ্রিজারেটরের শক্তি দক্ষতা পরীক্ষার সময় ঢাকনাটির স্লাইডিং অ্যাকশন পরীক্ষা করতেও ব্যবহৃত হয়এটি একটি সম্পূর্ণ স্বয়ংক্রিয় পরীক্ষার সরঞ্জাম যা পরীক্ষার বিভাগ যেমন পরীক্ষার সার্টিফিকেশন এজেন্সি এবং কারখানার পরীক্ষাগারগুলির জন্য উপযুক্ত।
সরঞ্জামটি পরিপক্ক পিএলসি বুদ্ধিমান নিয়ন্ত্রণ প্রযুক্তি গ্রহণ করে। অবস্থান-নিয়ন্ত্রিত অ্যাকশন অ্যাকুয়েটর এবং যান্ত্রিক clamping কাঠামোর 2 সেট দিয়ে সজ্জিত।হিমায়ন স্লাইডিং কভার পৃষ্ঠের উপর হ্যান্ডেলটি ক্ল্যাম্প করুন (বিভিন্ন নমুনার চাহিদা মেটাতে ভ্যাকুয়াম সাকশন কাপের 2 সেট দিয়েও সজ্জিত)একই সময়ে, এটি রঙিন এলসিডি টাচ স্ক্রিনের সাথে স্ট্যান্ডার্ড আসে, যা খোলার স্ট্রোক, খোলার এবং বন্ধের গতি, খোলার বিরতি সময় এবং ব্যবধানের সময় পূর্বনির্ধারণ করতে পারে।এটা সত্যিই ম্যানুয়াল খোলা এবং ফ্রিজের ঢাকনা বন্ধ অনুকরণ করে, বুদ্ধিমান নিয়ন্ত্রণ বাস্তবায়ন এবং এক মেশিনের বহুমুখী করা।
টেকনিক্যাল প্যারামিটারঃ
| না, না। | প্রকল্প | বিষয়বস্তু |
| 1 | ইনপুট পাওয়ার | AC220V 50HZ, 5kW |
| 2 | বৈদ্যুতিক নিয়ন্ত্রণ | Mitsubishi PLC ইন্টেলিজেন্ট কন্ট্রোল |
| 3 | অপারেশন ইন্টারফেস | ওয়াইনভিউ ৭ ইঞ্চি রঙিন ম্যান-মেশিন ইন্টারফেস টাচ স্ক্রিন অপারেশন |
| 4 | ড্রাইভ মোড | সার্ভো মোটর + সুনির্দিষ্ট স্লাইডিং প্ল্যাটফর্ম |
| 5 | নমুনার পরিসীমা |
চিত্র ২-এ প্রদর্শিত নমুনার একই ধরনের নমুনা WDH= ((60~214cm) × ((45~70cm) × ((70~90cm) |
| 6 | পরীক্ষার আইটেম | ফ্রিজারের স্লাইড ক্যাপের স্থায়িত্ব পরীক্ষা |
| 7 | পরীক্ষার স্টেশন | 1 স্টেশন, বাম এবং ডান স্লাইড lids সঙ্গে একটি অনুভূমিক ফ্রিজার পরীক্ষা করতে পারেন |
| 7 | কলাম | স্লাইড ঢাকনা অবস্থান ম্যানিপুলেটর উচ্চতা অবস্থান এবং কলামের উপর স্তন্যপান কাপ অবস্থান সমন্বয় করা যেতে পারে |
| 8 | রোবোটিক বাহু | খোলার জন্য ম্যানিপুলেটরগুলির 2 সেট এবং পাল্টা পাল্টা বন্ধ, নিয়মিত ক্ল্যাম্প অবস্থান (অর্থাৎ, দৈর্ঘ্য এবং উচ্চতার দিকনির্দেশের জন্য নিয়মিত), বিভিন্ন প্রস্থের ফ্রিজার স্লাইড ঢাকনাগুলির জন্য উপযুক্ত |
| 9 | অ্যাডসর্পশন কাঠামো |
1যান্ত্রিক clamping fixtures, টগল টাইপ, 2 সেট 2ভ্যাকুয়াম শোষণ কাপ, ২ সেট |
| 10 | ঢাকনা খোলার স্ট্রোক | 0-500mm±0.1mm টাচ স্ক্রিনে সেট করা যেতে পারে, উভয় পক্ষের উপর নিয়মিত |
| 11 | প্রথম খোলার সময় | ৩ মিনিট |
| 12 | ঢাকনা খোলার বিরতির সময় | 0-9999S, টাচ স্ক্রিনে সেট করা যায় |
| 13 | ঢাকনা বন্ধ করার বিরতির সময় I | 0-99h59m59s, টাচ স্ক্রিনে সেট করা যাবে |
| 14 | ঢাকনা বন্ধ করার বিরতির সময় II | 0-99h59m59s, টাচ স্ক্রিনে সেট করা যাবে |
| 15 | ঢাকনা খোলা/বন্ধ গতি | 10-600mm/s, টাচ স্ক্রিনে সেট করা যাবে |
| 16 | ফ্রিজারের সহায়ক পজিশনিং প্রক্রিয়া | 2 সেট, যা ফ্রিজের উভয় পাশে লাগানো যেতে পারে |
| 17 | সরঞ্জাম কাঠামো |
বৃহত্তম নমুনা পরিসীমা মেলে, নমুনা সরঞ্জাম নীচের প্লেট উপর ইনস্টল করা হয়। নমুনা ইনস্টলেশন জন্য তিনটি নীচের প্লেট আছে,তিনটি নীচের প্লেটগুলি বিভিন্ন প্রস্থের নমুনার সাথে মানিয়ে নিতে সহজেই একত্রিত এবং বিভক্ত করা যায়. নিম্নরূপ দেখানো হয়েছে:
|
| 18 | বিদ্যুৎ বিপর্যয়ের স্মৃতি | সিস্টেম একটি শক্তি ব্যর্থতা মেমরি ফাংশন আছে, যা শক্তি ব্যর্থতা আগে প্যারামিটার কর্ম এবং সময় জমা করতে পারেন |
| 19 | সুরক্ষা | জরুরী স্টপ, ফুটো, শর্ট সার্কিট, ওভারলোড এবং অন্যান্য নিরাপত্তা সুরক্ষা |
| 20 | পরীক্ষার মেশিনের সামগ্রিক আকার এবং ওজন | ফ্রেম WDH: প্রস্থ 1800 * গভীরতা 1200 * উচ্চতা 1400mm, প্রায় 350kg |
সরঞ্জাম নীতিঃ
পিএলসি দ্বারা নিয়ন্ত্রিত, বুদ্ধিমান টাচ স্ক্রিন দ্বারা পরিচালিত, সার্ভো মোটর ম্যানিপুলেটর চালায়,এবং ফ্রিজার ঢাকনা হ্যান্ডেল ধরে রাখার জন্য ক্ল্যাম্প চালায় (বা ভ্যাকুয়াম শোষণ কাপ ফ্রিজার ঢাকনা পৃষ্ঠ স্তন্যপান করতে), যাতে এটি একটি প্রত্যক্ষ রৈখিক গতিতে lids খুলতে এবং বন্ধ করতে পারেন।
প্রক্রিয়া প্রবাহঃ
| ফ্রিজ | ||
| ধাপ | বিষয়বস্তু | কার্যকর করার সময় |
| ১ম ধাপ | ঢাকনা খুলুন এবং বন্ধ করুন | ৩ মিনিট |
| ২য় ধাপ | > 80% পর্যন্ত ঢাকনা খুলুন | এক |
| তৃতীয় ধাপ | খোলা রাখুন | ১৩ |
| চতুর্থ ধাপ | ঢাকনা বন্ধ করুন | এক |
| পঞ্চম ধাপ | বন্ধ রাখো। | ৫ মিনিট ৪৫ সেকেন্ড |
| ষষ্ঠ ধাপ | ধাপ ২-৫ পুনরাবৃত্তি করুন | ১১টা ৫৪ মিনিট |
| পদক্ষেপ ৭ | বন্ধ রাখুন II | ১২টা |
| ফ্রিজ | ||
| ১ম ধাপ | ঢাকনা খুলুন এবং বন্ধ করুন | ৩ মিনিট |
| ২য় ধাপ | > 80% পর্যন্ত ঢাকনা খুলুন | এক |
| তৃতীয় ধাপ | খোলা রাখুন | চার |
| চতুর্থ ধাপ | ঢাকনা বন্ধ করুন | এক |
| পঞ্চম ধাপ | বন্ধ রাখো। | ৯ মিনিট ৫৪ সেকেন্ড |
| ষষ্ঠ ধাপ | ধাপ ২-৫ পুনরাবৃত্তি করুন | ১১ঃ৫০ মিনিট |
| পদক্ষেপ ৭ | পুনরাবৃত্তি বন্ধ II | ১২টা |
