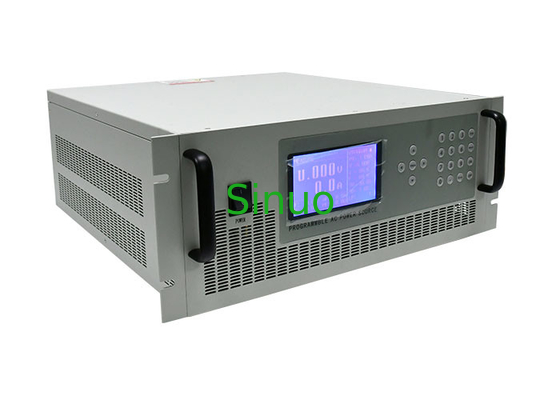

SPWM উচ্চ ফ্রিকোয়েন্সি পালস এসি ধ্রুবক বর্তমান উত্স প্রস্থ পালস প্রস্থ মড্যুলেশন
| Power Capacity: | 500V | Output Voltage: | AC 5V |
| Output Current: | 0-100A | Input Voltage: | 127 V±10 % |
| Output Frequency: | 47 Hz ~ 63 Hz | Input Frequency: | 47 Hz ~ 63 Hz |
| Voltage Resolution: | 0.1 V | Frequency Regulation: | 0.01 % |
| High Light: | উচ্চ ফ্রিকোয়েন্সি পালস এসি ধ্রুবক বর্তমান উত্স,প্রস্থ পালস এসি ধ্রুবক বর্তমান উত্স |
||
SPWM উচ্চ ফ্রিকোয়েন্সি পালস এসি ধ্রুবক বর্তমান উত্স প্রস্থ পালস প্রস্থ মড্যুলেশন
এসি ধ্রুবক বর্তমান উত্স জন্য পণ্য তথ্য:
এসি ধ্রুবক বর্তমান উত্স SPWM উচ্চ ফ্রিকোয়েন্সি পালস প্রস্থ পালস প্রস্থ মডুলেশন গ্রহণ করে, IGBT আউটপুট উপলব্ধি করে, আউটপুট বর্তমান এবং ফ্রিকোয়েন্সি মডিউল করতে পারে, একটি দ্রুত প্রতিক্রিয়া গতি, উচ্চ ধ্রুবক বর্তমান নির্ভুলতা এবং দীর্ঘমেয়াদী স্থিতিশীল অপারেশন রয়েছে।এবং এটি গ্রিড ভোল্টেজের ওঠানামা, লুপ প্রতিরোধের পরিবর্তন এবং পণ্যের অভ্যন্তরীণ প্রতিরোধের পরিবর্তনের কারণে সৃষ্ট বর্তমান পরিবর্তনগুলিকে অতিক্রম করতে পারে, মানবিক কারণগুলির দ্বারা প্রভাবিত না হয়ে;ছোট আকার, উচ্চ দক্ষতা, নির্ভরযোগ্যতা এবং রক্ষণাবেক্ষণ খরচ ঐতিহ্যগত ভোল্টেজ নিয়ন্ত্রকদের তুলনায় সুস্পষ্ট সুবিধা আছে;প্রধানত নির্দিষ্ট পণ্যের বর্তমান তাপীয় প্রভাব পরীক্ষা এবং প্রয়োগের জন্য ব্যবহৃত হয়, যেমন সার্কিট ব্রেকার, ফিউজ, থার্মাল রিলে, চৌম্বকীয় স্টার্টার এবং অন্যান্য প্রতিরক্ষামূলক সুইচ এবং বিভিন্ন ধরণের ট্রান্সফরমার যেখানে তাপীয় প্রভাব পরীক্ষা যেমন রেট করা বর্তমান, অপারেটিং কারেন্ট, শর্ট-সার্কিট কারেন্ট ইত্যাদি প্রয়োগ করা হয়।
বৈশিষ্ট্যAC ধ্রুবক বর্তমান উত্সের জন্য:
1. ধ্রুবক বর্তমান, ধ্রুবক বর্তমান সমন্বয় পরিসীমা: 0-সর্বোচ্চ।মান ক্রমাগত সমন্বয়।
2. ধ্রুবক চাপ, ধ্রুব চাপ সমন্বয় পরিসীমা: 0- সর্বোচ্চ।মান ক্রমাগত সমন্বয়।
3. ফ্রিকোয়েন্সি কনভার্সন, ফ্রিকোয়েন্সি অ্যাডজাস্টমেন্ট রেঞ্জ: 47Hz-63Hz অ্যাডজাস্টেবল, ফিক্সড গিয়ারস 50Hz, 60Hz, 100Hz, 120Hz।
4. ধ্রুবক বর্তমান এবং ধ্রুবক ভোল্টেজ ব্যবহার করার সময়, এটি নিয়ন্ত্রণ এবং সুরক্ষা বৈশিষ্ট্য উভয় বজায় রাখতে স্বয়ংক্রিয়ভাবে ক্রস-রূপান্তরিত হতে পারে।
5. রুট গড় বর্গ ভোল্টেজ, রুট গড় বর্গ কারেন্ট, সক্রিয় শক্তি, ফ্রিকোয়েন্সি ইত্যাদি পরিমাপ প্রদান করুন।
6. সুরক্ষা মোড: ওভার ভোল্টেজ, ওভার কারেন্ট, ওভারলোড, শর্ট সার্কিট, কারেন্ট লিমিট ইত্যাদি।
7. ইনপুট এবং আউটপুট বিচ্ছিন্ন।
প্রযুক্তিগত পরামিতিAC ধ্রুবক বর্তমান উত্সের জন্য:
| মোড | CCS1000 | |||||||||
| শক্তি | 500 VA | |||||||||
| কাজ করছে | SPWM (সাইন পালস প্রস্থ মড্যুলেশন) | |||||||||
| ইনপুট | পর্যায় | 1φ2W+PE একক-ফেজ দুই-তারের + গ্রাউন্ড | ||||||||
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | 127 V±10 % | |||||||||
| ফ্রিকোয়েন্সি | 47 Hz - 63 Hz | |||||||||
| আউটপুট | পর্যায় | 1φ2W+PE একক-ফেজ দুই-তারের + গ্রাউন্ড | ||||||||
| ফ্রিকোয়েন্সি | 47 ~ 63 Hz সামঞ্জস্যযোগ্য (স্থির গিয়ার 50Hz, 60Hz, 100Hz, 120Hz) | |||||||||
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | AC 5V | |||||||||
| কারেন্ট | 0-100A | |||||||||
| LED ডিসপ্লে | ভোল্টেজ Vrms, বর্তমান অস্ত্র, ফ্রিকোয়েন্সি, পাওয়ার ওয়াটেজ | |||||||||
| লিনিয়ার রেগুলেশন | 01% | |||||||||
| লোড নিয়ন্ত্রণ | 1% | |||||||||
| হারমোনিক THD | 2% (বিশুদ্ধ প্রতিরোধী লোড) | |||||||||
| ফ্রিকোয়েন্সি রেগুলেশন | 001% | |||||||||
| ভোল্টেজ রেজোলিউশন | 01 ভি | |||||||||
| ফ্রিকোয়েন্সি রেজোলিউশন | 001 Hz | |||||||||
| বর্তমান রেজোলিউশন |
আউটপুট Io＜ 10 A: রেজোলিউশন: 0।001 এ; আউটপুট 100＞ Io≥ 10 A: রেজোলিউশন 0।01 এ; |
|||||||||
| পরিমাপের যথার্থতা | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | 05% FS+ 5 dgt | ||||||||
| কারেন্ট | 05% FS+ 5 dgt | |||||||||
| ওয়াটেজ | 05% FS+ 5 dgt | |||||||||
| ফ্রিকোয়েন্সি | 001% FS+ 5 dgt | |||||||||
| নির্ভুলতা নির্ধারণ | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | 1% FS | ||||||||
| কারেন্ট | 01% FS | |||||||||
| আই-লিম সেট | ও-ম্যাক্স কারেন্ট | |||||||||
| সুরক্ষা | ওভার কারেন্ট, ওভার টেম্প, ওভার লোড, শর্ট সার্কিট | |||||||||
| কুলিং | ফ্যান জোর করে কুলিং | |||||||||
| ওজন (কেজি) | 15 | 20 | 30 | 35 | 50 | 80 | 80 | 120 | 300 | |
| মাত্রা W×H×D(মিমি) | 430×133×370 | |||||||||
| কাজের পরিবেশ | 0 - 40℃, 20-90% RH | |||||||||
