| MOQ: | 1 |
| মূল্য: | Customized |
| স্ট্যান্ডার্ড প্যাকেজিং: | পাতলা পাতলা কাঠের কেস |
| প্রসবের সময়ের: | 30 দিন |
| মূল্যপরিশোধ পদ্ধতি: | টি/টি |
| সরবরাহ ক্ষমতা: | প্রতি মাসে 20 সেট |

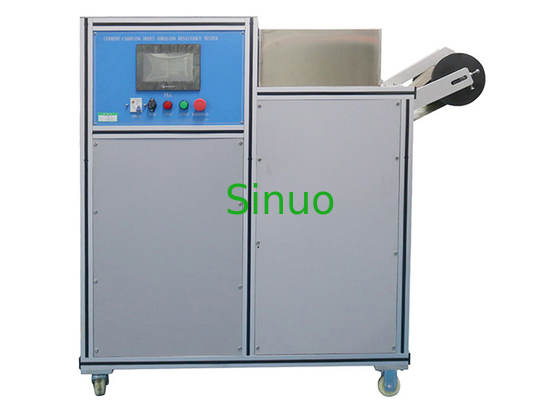

IEC 60335-2 বর্তমান-বহনকারী ওয়াশিং মেশিনের পায়ের পাতার মোজাবিশেষ জন্য ঘর্ষণ পরীক্ষার সরঞ্জাম
ঘর্ষণ পরীক্ষার সরঞ্জামের জন্য পণ্য ওভারভিউ:
এই বর্তমান-বহনকারী পায়ের পাতার মোজাবিশেষ ঘর্ষণ প্রতিরোধের পরীক্ষার সরঞ্জাম IEC60335-2-2, ধারা 21.102 চিত্র 101-এর মান পূরণ করে। ভ্যাকুয়াম ক্লিনার বা জল-সাকশন পরিষ্কারের যন্ত্রপাতিগুলির বর্তমান-বহনকারী পায়ের পাতার মোজাবিশেষগুলি ঘর্ষণ প্রতিরোধী হবে তা যাচাই করার জন্য উপযুক্ত।
সরঞ্জামগুলি পিএলসি দ্বারা নিয়ন্ত্রিত এবং টাচ স্ক্রিন দ্বারা পরিচালিত হয়।মোটর ক্র্যাঙ্ক প্রক্রিয়াটিকে 30r/মিনিট হারে ঘোরানোর জন্য চালিত করে, এবং বর্তমান-বহনকারী টিউবের নমুনাটি সংযোগকারী রডের মাধ্যমে 100 গুণ এগিয়ে এবং 300 মিমি দ্বারা পিছনের দিকে প্রতিস্থাপন করা হয়।একই সময়ে, একটি ঘূর্ণায়মান মসৃণ রোলার দিয়ে পায়ের পাতার মোজাবিশেষ সমর্থন করুন, এবং 0.1m/মিনিট গতিতে চলন্ত রোলারের বাইরের প্রান্তে ঘষিয়া তুলিয়া ফেলিতে সক্ষম কাপড়ের একটি বেল্ট সংযুক্ত করুন।এমেরি কাপড়ের ঘষিয়া তুলিয়া ফেলিতে সক্ষম হয় কোরান্ডাম, এবং আইএসও 6344-2 এর বিধান অনুসারে কণার আকার Pl00।পায়ের পাতার মোজাবিশেষের অন্য প্রান্তটি 1 কেজি ভরের একটি ওজন ঝুলিয়ে দেয় যাতে পায়ের পাতার মোজাবিশেষ ঘূর্ণায়মান না হয়।সর্বনিম্ন অবস্থানে, রোলারের কেন্দ্র থেকে ওজনের সর্বাধিক দূরত্ব 600 মিমি।পরীক্ষার পরে, মৌলিক নিরোধক ফুটো থেকে মুক্ত হবে এবং সংযুক্ত কন্ডাক্টর এবং স্যালাইন দ্রবণের মধ্যে 16.3 বৈদ্যুতিক শক্তি পরীক্ষা করা হয়।
ঘর্ষণ পরীক্ষার সরঞ্জামের জন্য প্রযুক্তিগত পরামিতি:
| পাওয়ার সাপ্লাই | AC220V±10%/50-60Hz |
| নিয়ন্ত্রণ এবং অপারেশন | PLC বুদ্ধিমান বৈদ্যুতিক নিয়ন্ত্রণ, স্পর্শ পর্দা অপারেশন |
| ওয়ার্কিং স্টেশন | এক স্টেশন |
| ক্র্যাঙ্ক ঘূর্ণন গতি | 30r/মিনিট, প্রিসেট করা যেতে পারে |
| পায়ের পাতার মোজাবিশেষ অনুভূমিক চলন্ত দূরত্ব | 300 মিমি |
| ঘষিয়া তুলিয়া ফেলিতে সক্ষম কাপড় বেল্ট চলন্ত গতি | 0.1মি/মিনিট |
| পরীক্ষার সময় | 0-999999 বার, প্রিসেট করা যাবে |
| ঘষিয়া তুলিয়া ফেলিতে সক্ষম বেল্ট | কোরান্ডাম গ্রিট সাইজ P 100, ISO 6344-2 এ উল্লেখ করা হয়েছে। |
| ভর ওজন | 1 কিলোগ্রাম |
| ভর বেলন কেন্দ্র থেকে একটি সর্বোচ্চ দূরত্ব আছে | 600 মিমি |
| আকার এবং ওজন | 1000×900×1450mm, 180kg |
ঘর্ষণ পরীক্ষার সরঞ্জামের জন্য পরীক্ষার প্রক্রিয়া:
পায়ের পাতার মোজাবিশেষটির একটি প্রান্ত চিত্র 101-এ দেখানো ক্র্যাঙ্ক প্রক্রিয়ার সংযোগকারী রডের সাথে সংযুক্ত। ক্র্যাঙ্ক প্রতি মিনিটে 30টি ঘূর্ণন ঘোরে যার ফলে পায়ের পাতার মোজাবিশেষটি 300 মিমি দূরত্বে অনুভূমিকভাবে পিছনে এবং সামনের দিকে চলে যায়।
পায়ের পাতার মোজাবিশেষ একটি ঘূর্ণায়মান মসৃণ রোলার দ্বারা সমর্থিত যার উপর ঘষিয়া তুলিয়া ফেলিতে সক্ষম কাপড়ের বেল্ট 0.1 মি/মিনিট গতিতে চলে।ঘষিয়া তুলিয়া ফেলিতে সক্ষম corundum grit আকার P 100, ISO 6344-2 এ উল্লেখ করা হয়েছে।পায়ের পাতার মোজাবিশেষ অন্য প্রান্ত থেকে 1 কেজি একটি ভর স্থগিত করা হয়, যা ঘূর্ণন এড়াতে নির্দেশিত হয়।
সর্বনিম্ন অবস্থানে, রোলারের কেন্দ্র থেকে ভরের সর্বোচ্চ দূরত্ব 600 মিমি।
ক্র্যাঙ্কের 100টি বিপ্লবের জন্য পরীক্ষা পরীক্ষা করা হয়।
পরীক্ষার পরে, মৌলিক নিরোধক উন্মুক্ত করা হবে না এবং ধারা 16.3 এর বৈদ্যুতিক শক্তি পরীক্ষাটি একসাথে সংযুক্ত কন্ডাক্টর এবং স্যালাইন দ্রবণের মধ্যে বাহিত হয়।
