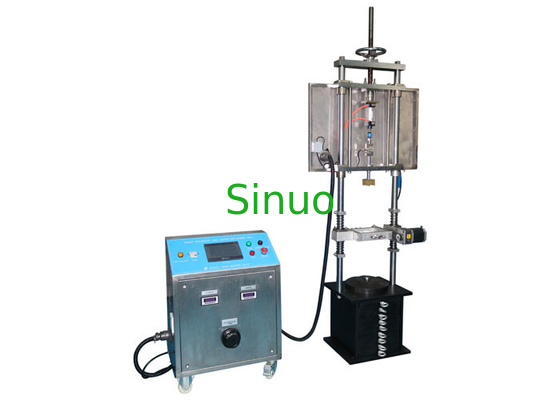

বৈদ্যুতিক হাতুড়ি স্থায়িত্ব ইমপ্যাক্ট টেস্ট যন্ত্রপাতি বৈদ্যুতিক সরঞ্জামের জন্য IEC 60745-2

বৈদ্যুতিক হাতুড়ি স্থায়িত্ব ইমপ্যাক্ট টেস্ট যন্ত্রপাতি বৈদ্যুতিক সরঞ্জামের জন্য IEC 60745-2

বৈদ্যুতিক হাতুড়ি স্থায়িত্ব প্রভাব পরীক্ষা যন্ত্রপাতি জন্য পণ্য তথ্য:

স্ট্যান্ডার্ড: IEC 60745-2-1: ড্রিল এবং ইমপ্যাক্ট ড্রিলের জন্য বিশেষ প্রয়োজনীয়তা, ধারা 17;IEC 60745-2-6: হাতুড়ি, ক্লজ 17 এবং চিত্র 103 এর জন্য বিশেষ প্রয়োজনীয়তা।

আবেদন: এই যন্ত্রপাতি হাতে ধরা মোটর চালিত জন্য স্থায়িত্ব পরীক্ষার জন্য প্রযোজ্য

বৈদ্যুতিক সরঞ্জামের শক্তি 2.5KW এর বেশি নয়।

পরীক্ষার নমুনা: বৈদ্যুতিক হাতুড়ি, বৈদ্যুতিক ড্রিল এবং প্রভাব ড্রিল

বৈশিষ্ট্য: IEC 607465-2-6 চিত্র 103 প্রয়োজনীয়তা অনুযায়ী পরীক্ষার যন্ত্রপাতি, হাতুড়ি বা ড্রিল লোড করুন, বিরতি দিয়ে এটি পরিচালনা করুন, বৈদ্যুতিক হাতুড়ি বা ড্রিলের স্বাভাবিক ব্যবহারের সময় বৈদ্যুতিক বা যান্ত্রিক বিপত্তি দেখা যাচ্ছে কিনা তা পরীক্ষা করুন।

সরঞ্জামের উপাদানগুলি নিম্নরূপ:

1, বৈদ্যুতিক কন্ট্রোল ক্যাবিনেটের সাথে PLC, 7 ইঞ্চি টাচ স্ক্রিন, কন্ট্রোল প্যানেল, লোড (ভোল্টেজ 0-250V সামঞ্জস্যযোগ্য, ভোল্টেজ এবং বর্তমান প্রদর্শন);

2, চিত্র 103-এ দেখানো যান্ত্রিক ডিভাইস, ইম্প্যাক্ট হেড, স্টিল প্লেট এবং ফিক্সচার সহ 360 কিলোগ্রাম স্টিলের বেস রয়েছে।

বৈদ্যুতিক হাতুড়ি স্থায়িত্ব ইমপ্যাক্ট টেস্ট যন্ত্রপাতির জন্য টেস্ট ফাংশন:

1. কোন লোড পরীক্ষা:শুধুমাত্র ড্রিল মোড সহ হাতুড়ি সহ সমস্ত হাতুড়ি, একটি পরীক্ষা যন্ত্রপাতিতে উল্লম্বভাবে মাউন্ট করা হয় যেমন চিত্র 103 এ দেখানো হয়েছে এবং 12 ঘন্টার জন্য 1.1 গুণ রেটেড ভোল্টেজে চালিত হয়, তারপর 12 ঘন্টার জন্য 0.9 গুণ রেটেড ভোল্টেজে চালিত হয়।প্রতিটি চক্রের মধ্যে 30 এর অপারেশনের সময়কাল এবং 90 এর বিশ্রামের সময় থাকে যার সময় টুলটি বন্ধ থাকে।পরীক্ষার সময়, প্রতিটি পরীক্ষার ভোল্টেজের উপর, হাতুড়ি তিনটি ভিন্ন দিকে (অনুভূমিক, উল্লম্ব, উল্লম্ব) স্থাপন করা হয়, টুলটির প্রতিটি অবস্থান প্রায় 4 ঘন্টার চলমান সময়।

2. লোড পরীক্ষা:শুধুমাত্র ড্রিল মোড সহ হাতুড়ি সহ সমস্ত হাতুড়ি, একটি পরীক্ষা যন্ত্রপাতিতে উল্লম্বভাবে মাউন্ট করা হয় যেমন চিত্র 103-এ দেখানো হয়েছে এবং রেটেড ভোল্টেজে বা রেট করা ভোল্টেজ পরিসরের গড় মানের সাথে 6 ঘন্টার চারটি পিরিয়ডের জন্য পরিচালিত হয়, এই সময়ের মধ্যে ব্যবধান কমপক্ষে 30 মিনিট।

এই পরীক্ষাগুলির সময়, হাতুড়িগুলি মাঝে মাঝে চালিত হয়, প্রতিটি চক্র 30s এবং 90s এর একটি বিশ্রামের সময় নিয়ে থাকে যার সময় টুলটি বন্ধ থাকে।

পরীক্ষার সময়, প্রভাব প্রক্রিয়ার স্থির অপারেশন নিশ্চিত করার জন্য একটি অক্ষীয় বল একটি স্থিতিস্থাপক মাধ্যমে হাতুড়িতে প্রয়োগ করা হয়।

যদি টুলের কোনো অংশের তাপমাত্রা বৃদ্ধি 12.1 পরীক্ষার সময় নির্ধারিত তাপমাত্রা বৃদ্ধির চেয়ে বেশি হয়, জোরপূর্বক শীতলকরণ বা বিশ্রামের সময়কাল প্রয়োগ করা হয়, বাকি সময় নির্দিষ্ট অপারেটিং সময় থেকে বাদ দেওয়া হয়।

বৈদ্যুতিক হাতুড়ি স্থায়িত্ব প্রভাব পরীক্ষা যন্ত্রপাতি জন্য প্রযুক্তিগত পরামিতি:

না.	আইটেম	স্পেসিফিকেশন
1	পাওয়ার সাপ্লাই	220V/50Hz
2	বায়ু উৎস	5~8 বার
3	বৈদ্যুতিক নিয়ন্ত্রণ	PLC এবং 7 ইঞ্চি টাচ স্ক্রিন
4	লোড ভোল্টেজ	0-250V সামঞ্জস্যযোগ্য, বর্তমান প্রদর্শন
5	নো-লোড ঘূর্ণন কোণ	0°,90°,180°, ঘড়ির কাঁটার দিকে বা ঘড়ির কাঁটার বিপরীত দিকে নিয়ন্ত্রণ করতে পারে
6	নো-লোড ঘূর্ণন হার	0-360°/s, প্রিসেট
7	সময় মত শক্তি	0-999.9s, প্রিসেট
8	পাওয়ার অফ টাইম	0-999.9s, প্রিসেট
9	পরীক্ষার সময়	0-9999h, প্রিসেট
10	মোট পরীক্ষার সময়	0-9999h, প্রিসেট
11	অন্তর্বর্তী সময়	0-9999 মিনিট, প্রিসেট
12	লোড চাপ	100,125,150,175,200,250,300,350,400N প্রিসেট
13	প্রভাব মাথা	0.7,1.4,2.3,3.4kg (কানেক্ট হ্যান্ডেল অন্তর্ভুক্ত), টেবিল 101 অনুযায়ী ব্যবহার করুন
14	ইস্পাতের বল	Φ38 মিমি
15	লোহার থালা	100,140,180,220 মিমি, টেবিল 101 অনুযায়ী ব্যবহার করুন
16	রাবার প্লেট	4 এর একটি সেট, ইস্পাত প্লেট এবং ইস্পাত বেস সঙ্গে ম্যাচিং
17	ইস্পাত বেস	ভিত্তি ওজন 90 কেজি, 9 পিসি 30 কেজি ওজন দিয়ে সজ্জিত
18	সরঞ্জাম মাত্রা	কন্ট্রোল ক্যাবিনেট 600mm*400mm*750mm, প্রায়।100 কেজি টেস্ট র্যাক 400mm*400mm*2000mm, প্রায়।450 কেজি
