চাপ প্রতিরোধের পরীক্ষার জন্য IEC 60335-2-24 হাইড্রোলিক প্রেসার টেস্ট যন্ত্রপাতি
| Power required: | 220V, 60Hz | High pressure: | 0-48Mpa |
| Pressurization speed: | 0-2.5MPa/S | Measure accuracy: | ±0.5%FS |
| Test station: | একক | Exhaust system: | স্বয়ংক্রিয় |
| Test medium: | জল | Test volume: | 30L |
| High Light: | IEC 60335-2-24 হাইড্রোলিক প্রেসার টেস্ট যন্ত্রপাতি,2.5MPa/S হাইড্রোলিক প্রেসার টেস্ট যন্ত্রপাতি |
||
চাপ প্রতিরোধের পরীক্ষার জন্য IEC 60335-2-24 হাইড্রোলিক প্রেসার টেস্ট যন্ত্রপাতি
হাইড্রোলিক প্রেসার টেস্ট যন্ত্রপাতির জন্য পণ্যের তথ্য:
এই টেস্টিং মেশিনটি IEC60335-2-24:2017 ক্লজ 22.7 এবং ক্লজ 22.103, ইত্যাদির সাথে সামঞ্জস্যপূর্ণ।
এটি ট্রান্স ক্রিটিক্যাল রেফ্রিজারেশন সিস্টেম ব্যবহার করে দাহ্য রেফ্রিজারেন্ট এবং যন্ত্রপাতি ব্যবহার করে কম্প্রেশন যন্ত্রপাতিগুলির চাপ প্রতিরোধ এবং ফুটো পরীক্ষার জন্য ব্যবহৃত হয়।
এই মেশিনের প্রধান উপাদানগুলি আমাদের কোম্পানির দ্বারা স্বাধীনভাবে উত্পাদিত পরিপক্ক পণ্যগুলি গ্রহণ করে।
- পাইপিং সিস্টেম নন-ওয়েল্ডেড সংযোগ গ্রহণ করে।
- টেস্ট ফ্লুইড সিস্টেমটি ড্রাইভিং ফ্লুইড সিস্টেম থেকে আলাদা করা হয়েছে, যা পরীক্ষার তাপমাত্রা নিয়ন্ত্রণ এবং টেস্ট মিডিয়ার বৈচিত্র্যের জন্য সুবিধাজনক।
- কম্পিউটার নিয়ন্ত্রণ।
- সফটওয়্যারটি LABVIEW (কম্পিউটার নিয়ন্ত্রণ) দ্বারা লেখা।
- পরীক্ষার সময়, চাপ ক্ষতিপূরণ স্বয়ংক্রিয়ভাবে সঞ্চালিত হতে পারে;সময় পৌঁছানোর পরে চাপ দ্রুত হ্রাস পায় এবং সিস্টেম স্বয়ংক্রিয়ভাবে চাপ দেওয়া বন্ধ করে দেয়।
- বিশেষভাবে ডিজাইন করা প্রতিরক্ষামূলক টুলিং কার্যকরভাবে অপারেটর এবং সরঞ্জামকে বিস্ফোরণের ক্ষতি থেকে রক্ষা করতে পারে।
- কম্পিউটার নিয়ন্ত্রণ ফাংশন উপলব্ধি করুন, অপারেটর অবাধে জল ভর্তি এবং নিষ্কাশন সময়, চাপ ধারণ সময়, মুদ্রাস্ফীতি পরিষ্কারের সময় এবং পরীক্ষার চাপ সেট করতে পারে।পরীক্ষার সময়, আপনি নির্বিচারে একটি একক বা মাল্টি-স্টেজ প্রেসার হোল্ডিং টেস্ট সেট করতে পারেন, অথবা অপারেটর প্রেসার হোল্ডিং টেস্টের পরে সরাসরি ব্লাস্টিং টেস্ট প্রক্রিয়া করতে পারে।চাপের গতি ধ্রুবক রাখা যেতে পারে, ধাপবিহীন সমন্বয় উপলব্ধি করা যেতে পারে, পরীক্ষার ডেটা এবং বক্ররেখা পরামিতিগুলি রিয়েল টাইমে প্রদর্শিত হতে পারে, পরীক্ষার ফলাফলগুলি স্বয়ংক্রিয়ভাবে সংরক্ষণ করা যেতে পারে এবং পরীক্ষার প্রতিবেদনগুলি নির্বিচারে মুদ্রণ করা যেতে পারে।(কম্পিউটার নিয়ন্ত্রণ)
হাইড্রোলিক চাপ পরীক্ষার যন্ত্রপাতির জন্য প্রযুক্তিগত পরামিতি:
শক্তি প্রয়োজন: 220V, 60Hz
উচ্চ চাপ: 0-48Mpa
চাপের গতি: অনুপাত নিয়ন্ত্রণযোগ্য, সমন্বয় পরিসীমা 0-2.5MPa/S
পরিমাপের সঠিকতা: ±0.5% FS
চাপ ধরে রাখার সময়: সময় একক হিসাবে সেকেন্ড সহ নির্বিচারে সেট করুন।
ডেটা অধিগ্রহণ: আমেরিকান এনআই হাই-স্পিড অধিগ্রহণ কার্ড, অধিগ্রহণের হার 100,000 বার/এস।
পিক রেকর্ড: ল্যাবভিউ সফ্টওয়্যার দ্বারা রেকর্ড করা হয়েছে
টেস্ট স্টেশন: একক
নিষ্কাশন সিস্টেম: স্বয়ংক্রিয়
পরীক্ষার মাধ্যম: পরিষ্কার জল
ভলিউম: 30L
তাপমাত্রা: ঘরের তাপমাত্রা
কন্ট্রোল সিস্টেম: কম্পিউটার দ্বারা স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত
কম্পিউটার: DELL
কন্ট্রোল সফ্টওয়্যার: ল্যাবভিউ সফ্টওয়্যার
পরীক্ষার রিপোর্ট: মাইক্রোসফ্ট অফিস
সরঞ্জামের মাত্রা এবং ওজন: L 1800mm*W 700mm*H 1330mm, প্রায়।190 কেজি
হাইড্রোলিক প্রেসার টেস্ট যন্ত্রপাতির জন্য যন্ত্রপাতির গঠন এবং বৈশিষ্ট্য:
1 হাইড্রোলিক টেস্টিং মেশিন একটি পাওয়ার উত্স হিসাবে একটি বৈদ্যুতিক চাপ পরীক্ষা পাম্প ব্যবহার করে এবং পরীক্ষা অর্জনের জন্য একটি চাপ ট্রান্সমিটার এবং একটি ক্যাপচার কার্ডের মাধ্যমে সোলেনয়েড ভালভ নিয়ন্ত্রণ করে।

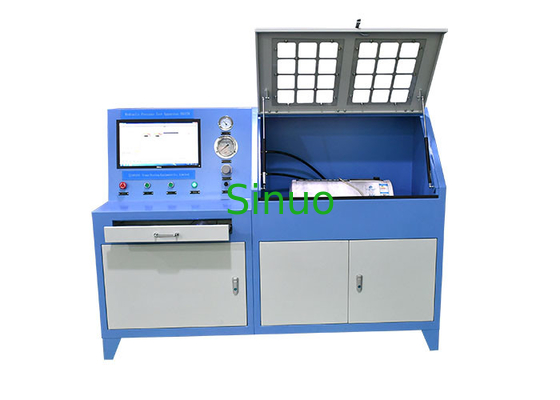

2 কম্পিউটার নিয়ন্ত্রণ এবং পরীক্ষা বেঞ্চ একটি সমন্বিত কাঠামো গ্রহণ করে, বাম দিকটি নিয়ন্ত্রণ অংশ, ডান দিকটি পরীক্ষা বেঞ্চ।গঠন যুক্তিসঙ্গত এবং বিন্যাস সুন্দর.
3 কম্পিউটার নিয়ন্ত্রণ এবং অপারেশন সফ্টওয়্যার
4 কম্পিউটার স্বয়ংক্রিয়ভাবে নিয়ন্ত্রণ ব্যবস্থা
4.1 কম্পিউটার পরীক্ষা প্রক্রিয়া প্রদর্শন করে।
4.2 চাপের গতি সামঞ্জস্যযোগ্য, চাপের পরিবর্তনগুলি রিয়েল-টাইম সনাক্ত করা যেতে পারে, গতিশীল বক্ররেখা আউটপুট হতে পারে।
4.3 একটি বিশেষ পরীক্ষার প্রোগ্রাম রয়েছে, অপারেটর পরীক্ষার চাপ এবং পরীক্ষার সময় এবং অন্যান্য পরীক্ষার ডেটা সেট করতে পারে, সিস্টেমটি স্বয়ংক্রিয়ভাবে রিয়েল-টাইম তৈরি করবে এবং পরীক্ষার রিপোর্ট মুদ্রণ করবে, পরীক্ষার কার্ভ এবং পরামিতিগুলি প্রদর্শন করবে এবং পরীক্ষার ফলাফল সংরক্ষণ করবে।
4.4 ইংরেজি অপারেশন ইন্টারফেস, যা সংক্ষিপ্ত এবং সুবিধাজনক, নিয়ন্ত্রণ সফ্টওয়্যার আপডেট এবং রক্ষণাবেক্ষণ সহজ।
4.5 রেকর্ডিং এবং আউটপুট ফাংশন:
(1) সময়-চাপ বক্ররেখা (স্ট্যান্ডার্ড কনফিগারেশন)
(2) পরীক্ষামূলক ডেটা সহজে অ্যাক্সেস, স্টোরেজ এবং পরিবর্তনের জন্য একটি এক্সেল ফাইলে সংরক্ষিত হয়
(3) সিস্টেমটি অবিলম্বে সময়-চাপ বক্ররেখার একটি মুদ্রণযোগ্য প্রতিবেদন তৈরি করতে পারে, ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী সেটিংস, ইন্টারফেস এবং পরামিতিগুলি পরিবর্তন করা যেতে পারে।
(4) পরীক্ষার সময় একক: দ্বিতীয়
(5) চাপ ইউনিট: MPa
(6) অপারেটর বহু-স্তরের পরীক্ষার চাপ এবং চাপ ধরে রাখার সময় সেট করতে পারে।কম্পিউটার স্বয়ংক্রিয়ভাবে একটি আদর্শ বক্ররেখা তৈরি করে।চাপ ধারণ করার সময় চাপ সেট মান স্থিতিশীল.এটিতে আদর্শ বক্ররেখার সাথে প্রকৃত বক্ররেখার তুলনা করার কাজ রয়েছে।দুটি বক্ররেখা একই সময়ে একই গ্রাফে প্রদর্শিত হয়।
4.6 সাধারণ পরীক্ষা পদ্ধতি যা সজ্জিত করা যেতে পারে তা নিম্নরূপ:
ধ্রুবক চাপ - চাপ ধারণ - চাপ উপশম:
হাইড্রোলিক প্রেসার টেস্ট যন্ত্রপাতির জন্য সতর্কতা এবং রক্ষণাবেক্ষণ:
1 পরীক্ষা করার আগে চেম্বারের দরজা বন্ধ করুন, যাতে ব্লাস্টিংয়ের কারণে ব্যক্তিগত আঘাত না হয়।
2 জলের ট্যাঙ্কে জল ভর্তি করার সময় জলের স্তর পর্যবেক্ষণ করুন, জলের উপচে পড়া রোধ করতে।জলের ট্যাঙ্কে বিশুদ্ধ জল যোগ করুন.
3 যদি পাইপলাইনের চাপ "0" এ উপশম না হয়, নমুনা আনলোড করার আগে, অপারেটরকে "চাপ রিলিফ" বোতাম টিপুন এবং পাইপলাইনের চাপ "0" এ উপশম হওয়া পর্যন্ত অপেক্ষা করতে হবে।
4 অনুগ্রহ করে জলের ট্যাঙ্কে জল নিঃশেষ করুন যদি পরীক্ষার সরঞ্জামগুলি দীর্ঘ সময়ের জন্য অ-কাজের অবস্থায় থাকে এবং কাপড় দিয়ে পরিষ্কার করুন।
5 প্রতিটি পরীক্ষার পরে চেম্বার ভিতরে পরিষ্কার করুন.
6 অনুগ্রহ করে পাওয়ার সাপ্লাই এবং এয়ার সোর্স সংযোগ বিচ্ছিন্ন করুন যখন পরীক্ষা মেশিনটি কাজ না করে থাকে।
