| MOQ: | 1 |
| মূল্য: | Negotiable |
| স্ট্যান্ডার্ড প্যাকেজিং: | পাতলা পাতলা কাঠের কেস |
| প্রসবের সময়ের: | 30 দিন |
| মূল্যপরিশোধ পদ্ধতি: | টি/টি |
| সরবরাহ ক্ষমতা: | প্রতি মাসে 20 সেট |

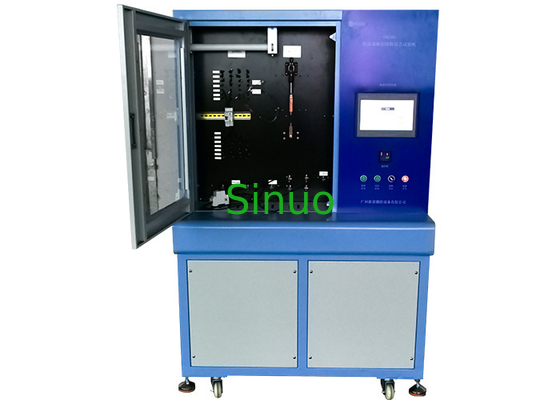

IEC 60947-1 সার্কিট ব্রেকার ট্রিপিং বৈশিষ্ট্য ব্যাপক পরীক্ষার মেশিন
সার্কিট ব্রেকার ট্রিপিং বৈশিষ্ট্য ব্যাপক টেস্টিং মেশিনের জন্য পণ্য তথ্য:
পরীক্ষার সরঞ্জাম পরিকল্পিত এবং মান প্রয়োজনীয়তা অনুযায়ী নির্মিত হয়
IEC60898-1 ধারা 9.10, IEC60947-1 ধারা 7.2.1 এবং ইত্যাদি।
সার্কিট-ব্রেকার প্রয়োজনীয়তা মেনে চলছে কিনা তা যাচাই করার জন্য তৈরি করা হয়েছে, যা নির্দিষ্ট সময়ের মধ্যে ট্রিপ করছে কিনা তা পরীক্ষা করার জন্য রেট করা কারেন্টের 1.13 বার, 1.45 বার এবং 2.55 গুণ বেশি প্রযোজ্য।পরীক্ষার সরঞ্জামগুলি সার্কিট ব্রেকারের তাত্ক্ষণিক ট্রিপিং বৈশিষ্ট্যগুলিও পরীক্ষা করতে পারে, অর্থাৎ, পরীক্ষার জন্য রেট করা কারেন্টের 3 থেকে 10 গুণ প্রয়োগ করতে পারে যে এটি সময়ের বাইরে চলে যায় কিনা।এটি কারখানা ছাড়ার আগে ছাঁচনির্মাণ কেস সার্কিট ব্রেকার এবং ক্ষুদ্র সার্কিট ব্রেকারগুলির অনলাইন পরীক্ষার জন্য উপযুক্ত।সার্কিট ব্রেকার নির্মাতাদের বৈদ্যুতিক কর্মক্ষমতা পরীক্ষার জন্য এটি একটি প্রয়োজনীয় সরঞ্জাম।
সার্কিট ব্রেকার ট্রিপিং বৈশিষ্ট্য ব্যাপক টেস্টিং মেশিনের জন্য প্রযুক্তিগত পরামিতি:
| প্রযোজ্য মান | IEC 60898-1 |
| ধারা | 9.10 |
| নিয়ন্ত্রণ পদ্ধতি | আইকন্ট্রোল পদ্ধতি, 10-ইঞ্চি রঙের টাচ স্ক্রিন অপারেশন |
| পরীক্ষা করার উপাদানসমূহ | ছোট তাত্ক্ষণিক ট্রিপিং বৈশিষ্ট্য, সময়, বিলম্বিত ট্রিপিং বৈশিষ্ট্য |
| টেস্ট স্টেশন | বিলম্ব: এক স্টেশন;তাৎক্ষণিক: একটি স্টেশন;এটি 1-4P সার্কিট ব্রেকার পূরণ করে |
| বিলম্ব ট্রিপ পরামিতি | |
| আউটপুট এসি কারেন্ট | 3~180A |
| আউটপুট এসি ভোল্টেজ | 0~5V |
| আউটপুট বর্তমান চ্যানেল | 1-চ্যানেল, মাল্টি-পি সার্কিট ব্রেকার পরিচিতিগুলি বেশ কয়েকটি সুইচ পরীক্ষা করার জন্য সিরিজে সংযুক্ত রয়েছে |
| ক্ষুদ্র সার্কিট ব্রেকার পণ্য পরীক্ষা করুন | 3~63 |
| বর্তমান আউটপুট তরঙ্গরূপ | সাইন ওয়েভ (সংশোধন সরঞ্জাম বর্তমান তরঙ্গরূপ বিকৃতি 5% এর বেশি নয়, সিস্টেম ত্রুটি 3% এর বেশি নয়) |
| বর্তমান নিয়ন্ত্রণ পদ্ধতি | স্বয়ংক্রিয় সমন্বয়, বর্তমান টাচ স্ক্রিনে সেট করা হয় |
| বর্তমান নির্ভুলতা | লেভেল 0.5 |
| ভোল্টেজ নির্ভুলতা | লেভেল 0.5 |
| ট্রান্সফরমার অনুপাত | 200/5A |
| পরীক্ষার সময় | 1~999999s |
| কারেন্ট | 1.13 বার কারেন্ট প্রয়োগ করার পরে, এটি দ্রুত এবং স্বয়ংক্রিয়ভাবে 5 সেকেন্ডের মধ্যে কারেন্টের 1.45 গুণ বেড়ে যায় |
| ফিক্সচার | টার্মিনাল পদ্ধতি অবলম্বন করুন, বিলম্বিত: এক স্টেশন, তাত্ক্ষণিক: এক স্টেশন। |
| তাত্ক্ষণিক ট্রিপ পরীক্ষা | |
| ফিক্সচার | টার্মিনাল পদ্ধতি অবলম্বন করুন, বিলম্বিত: এক স্টেশন, তাত্ক্ষণিক: এক স্টেশন। |
| আউটপুট বর্তমান | AC30A～1500A |
| আউটপুট বর্তমান চ্যানেল | 1টি চ্যানেল |
| বর্তমান নির্ভুলতা | 0.5 স্তর |
| রেজোলিউশন | 1A |
| তাত্ক্ষণিক পরীক্ষার সময় | ≤0.2s; |
| কর্ম সময় উচ্চ সীমা সেটিং | 1~200ms |
| কর্ম সময় নিম্ন সীমা সেটিং | 1~200ms; |
| টেস্ট স্টেশন | 1টি স্টেশন |
| টাইমিং সময় | 1~9999ms |
| প্রতিরক্ষামূলক ফাংশন: | শর্ট সার্কিট সুরক্ষা, ওভারলোড সুরক্ষা, ফুটো সুরক্ষা |
| তাপমাত্রা বৃদ্ধি পরীক্ষা | সাধারণ কাজের অবস্থার অধীনে, যখন সার্কিট ব্রেকার নির্দিষ্ট শর্ত অনুযায়ী পরীক্ষা করা হয়।সার্কিট ব্রেকার এর কার্যকারিতা বা ব্যবহারের নিরাপত্তা প্রভাবিত করার জন্য ক্ষতিগ্রস্থ হওয়া উচিত নয়। |
| তাপমাত্রা পরিমাপ চ্যানেল | 8 চ্যানেল, তাপমাত্রা রেজোলিউশন: 0.1 ডিগ্রী |
| থার্মোকল | টি টাইপ |
| তাপমাত্রা বক্ররেখা | তাপমাত্রা ডেটা লগিং টেবিলের সাথে টাচ স্ক্রিন প্রদর্শন |
| তাপমাত্রা পরিমাপ পরিসীমা | 0~200 ডিগ্রী |
| কনফিগারেশন | তাপমাত্রা বৃদ্ধি পরীক্ষার জন্য তারগুলি: 1, 1.5, 2, 2.5, 4, 6 এবং 10, প্রতিটি স্পেসিফিকেশনের দৈর্ঘ্য 1 মিটার, এবং প্রতিটি স্পেসিফিকেশনের জন্য 5 পিসিএস মেলে;16, 25, 50 এবং 70, প্রতিটি স্পেসিফিকেশনের দৈর্ঘ্য 2 মিটার এবং প্রতিটি স্পেসিফিকেশনের জন্য 5 পিসিএস মেলে |
সার্কিট ব্রেকার ট্রিপিং বৈশিষ্ট্য ব্যাপক টেস্টিং মেশিনের জন্য সরঞ্জাম বৈশিষ্ট্য:
সরঞ্জামের চেম্বারটি উচ্চ-মানের ইস্পাত দিয়ে ঢালাই করা হয়, প্লেটটি স্প্রে করা হয় এবং সিল করা হয় এবং পৃষ্ঠটি অ্যান্টি-স্ট্যাটিক, অ্যান্টি-মরিচা এবং অ্যান্টি-জারা স্প্রে করা হয়।সরঞ্জামের উপরের অংশটি একটি প্যানেল, একটি পাওয়ার সুইচ এবং বিভিন্ন ধরণের তারের প্রান্ত (বিলম্বিত ট্রিপিং পরীক্ষার জন্য) দিয়ে সজ্জিত।সরঞ্জাম যুক্তিসঙ্গতভাবে ডিজাইন করা হয়েছে এবং সুবিধা, সহজ অপারেশন, নির্ভরযোগ্য কর্মক্ষমতা এবং সুন্দর চেহারার সুবিধার সাথে ব্যবহার করা হয়েছে।
সার্কিট ব্রেকার ট্রিপিং বৈশিষ্ট্য ব্যাপক টেস্টিং মেশিনের জন্য পরীক্ষার নীতি:
এই পরীক্ষার সরঞ্জামগুলি কম ভোল্টেজ এবং উচ্চ কারেন্ট আউটপুটের নীতি গ্রহণ করে, ট্রান্সফরমারের আউটপুট কারেন্টকে আলাদা করতে মেশিনে বড় কারেন্ট ব্যবহার করে, টাচ স্ক্রিনের মাধ্যমে বর্তমান আকার সেট করে এবং ধ্রুবক বর্তমান উত্স আউটপুটের আকারকে সামঞ্জস্য করে। ট্রান্সফরমারের বর্তমান, যা স্বয়ংক্রিয়ভাবে কারেন্টকে স্থিতিশীল করার কাজ করে।টাচ স্ক্রিন ডিসপ্লের মাধ্যমে পরীক্ষার সময় সেট করুন এবং সার্কিট ব্রেকারের গুণমান বিচার করতে পরীক্ষার ট্রিপের সময় তুলনা করুন।
