পণ্যের বিবরণ:
প্রদান:
|
স্ট্যান্ডার্ড: | DIN VDE 0620-1:2010 | উপাদান: | SUS304 স্টেইনলেস স্টীল |
---|---|---|---|
প্লাগ পিনের আকার: | সর্বোচ্চ মূল্য | ইউনিপোলার পিনের আকার: | সর্বনিম্ন মান |
দৈর্ঘ্য: | সহনশীলতার মধ্যে | বোল্ট ব্যবধান: | ± 0.05 মিমি |
ব্র্যান্ড: | সিনুও | ওয়ারেন্টি: | 1 বছর |
লক্ষণীয় করা: | ন্যূনতম প্রত্যাহার বল যাচাইকরণ যন্ত্রপাতি,DIN প্রত্যাহার বল যাচাইকরণ যন্ত্রপাতি |

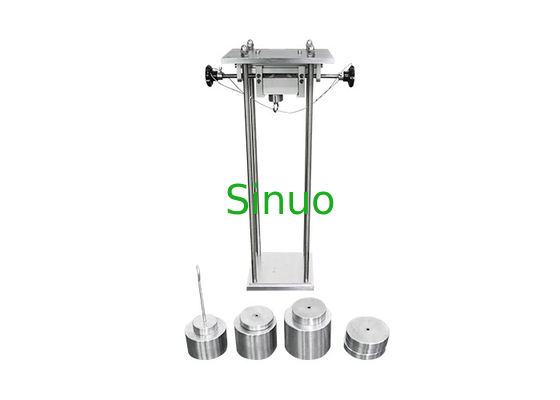

DIN VDE 0620-1:2010 সর্বাধিক এবং সর্বনিম্ন প্রত্যাহার বল যাচাইকরণ যন্ত্রপাতি
সর্বাধিক এবং সর্বনিম্ন প্রত্যাহার বল যাচাইকরণ যন্ত্রের জন্য পণ্যের তথ্য:
এই যন্ত্রটি আইইসি 60884-1:2013 ধারা 22.1 চিত্র 18 এবং চিত্র 19 এর মতো প্রধান আন্তর্জাতিক মানগুলির সঠিক প্রয়োজনীয়তাগুলি পূরণ করার জন্য ডিজাইন করা হয়েছে। এটি সকেট থেকে প্লাগ টানার সর্বোচ্চ শক্তি এবং সর্বনিম্ন বল কিনা তা পরীক্ষা করতে ব্যবহৃত হয় প্লাগ বুশ থেকে সিঙ্গেল প্লাগ পিন টানাটা প্রয়োজনীয় স্ট্যান্ডার্ডের পরিসরে।ক্ল্যাম্পিং সিস্টেমটি পরিচালনা করা সহজ।
সর্বাধিক এবং সর্বনিম্ন প্রত্যাহার বল যাচাইকরণ যন্ত্রপাতির জন্য প্রযুক্তিগত পরামিতি:
1. প্লাগ: টেস্ট প্লাগগুলি DIN VDE 0620-1:2010 মান অনুযায়ী তৈরি করা হয়, গেজটি আইটেম নম্বর 2 SN2101-VDE-তে অন্তর্ভুক্ত করা হয়েছে৷
2. প্লাগ পিনের আকার সর্বাধিক মান, বোল্ট ব্যবধান নামমাত্র দূরত্ব ± 0.05 মিমি, দৈর্ঘ্য সহনশীলতার মধ্যে।ইউনিপোলার পিনের আকার সর্বনিম্ন মান, দৈর্ঘ্য সহনশীলতার মধ্যে।
3. ওজন:
36N x1
45N x1
48.6N x1
4N x1
5N x1
5.4N x1
দ্রষ্টব্য: মূল ওজনের ওজনের সাথে সংশ্লিষ্ট পরীক্ষার প্লাগ এবং হুকের ওজন অন্তর্ভুক্ত।
সর্বোচ্চ এবং সর্বনিম্ন প্রত্যাহার বল যাচাইকরণ যন্ত্রপাতির জন্য পরীক্ষার প্রয়োজনীয়তা:
1. সকেট-আউটলেট সর্বাধিক প্রত্যাহার বল সারণি 16 এর প্রয়োজনীয়তাগুলি পূরণ করবে। সর্বাধিক প্রত্যাহারের শক্তির প্রধান ওজন, সম্পূরক ওজন সহ, বাতা, ওজন ট্রে এবং টেস্ট প্লাগ পরীক্ষার প্লাগ, প্লাগে প্রয়োগ করা হয় সকেট-আউটলেট থেকে বিচ্ছিন্ন করা উচিত।
2. ন্যূনতম বল সারণি 16 এর প্রয়োজনীয়তা পূরণ করা উচিত। প্রয়োজনীয় পরীক্ষা পিন গেজ সকেটের সন্নিবেশ-হাতা মধ্যে ঢোকানো হয়;গেজ 30 সেকেন্ডের মধ্যে যোগাযোগ সমাবেশ থেকে পড়ে যাবে না।
সারণী 16- প্লাগ এবং সকেট-আউটলেটগুলির জন্য সর্বাধিক এবং সর্বনিম্ন প্রত্যাহার বল
আনুষঙ্গিক রেটিং | আনুষঙ্গিক খুঁটির সংখ্যা |
প্রত্যাহার বল এন |
||
মাল্টি-পিন গেজ সর্বোচ্চ | একক-পিন গেজ সর্বনিম্ন | একক-পিন গেজ সর্বাধিকক | ||
≤10A | 2 | 40 | 1.5 | 17 |
3 | 50 | |||
10A~16A | 2 | 50 | 2 | 18 |
3 | 54 | |||
৩টির বেশি | 70 | |||
16A~32A | 2 | 80 | 3 | 27 |
A এই প্রত্যাহার বাহিনী শুধুমাত্র একটি প্লাগের স্থিতিস্থাপক আর্থিং যোগাযোগের সমাবেশ পরীক্ষা করার জন্য |
1. সর্বাধিক প্রত্যাহার বল প্রয়োগ: প্লাগ সকেট থেকে পৃথক করা হয়, যোগ্য হিসাবে বিচার করা হয়;প্লাগ সকেট থেকে আলাদা করা হয় না, আপনি 50 মিমি উচ্চতা থেকে সম্পূরক ওজনকে মূল ওজনের উপর পড়তে পারেন, যদি প্লাগটি সকেট থেকে বিচ্ছিন্ন হয় তবে এটি যোগ্য হিসাবে বিচার করা হয়।
2. ন্যূনতম প্রত্যাহার শক্তি প্রয়োগ: গেজটি 30 সেকেন্ডের মধ্যে যোগাযোগ সমাবেশ থেকে পড়ে যাবে না, তারপর যোগ্য হিসাবে বিচার করা হবে।
