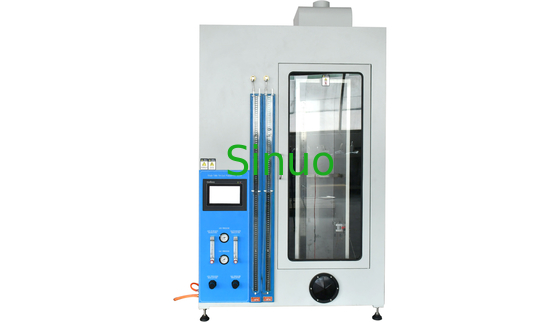

IEC60332-1-1 একক উত্তাপযুক্ত তারের উল্লম্ব জ্বলনযোগ্যতা পরীক্ষার যন্ত্রপাতি
| Power Supply: | AC220V, 50Hz | Test Station: | একটা স্টেশন |
| Control Method: | পিএলসি বুদ্ধিমান সমন্বিত নিয়ন্ত্রণ | Ignition Method: | অটো ইগনিশন |
| Burning Angle: | কাত 45°±2°, সামঞ্জস্যযোগ্য | Fire Supply Time: | 0-9999X0.1S |
| Extinction time: | 0-9999X0.1S | Gas Pressure: | 0.1 এমপিএ |
| High Light: | উল্লম্ব জ্বলনযোগ্যতা পরীক্ষা যন্ত্রপাতি,একক উত্তাপযুক্ত তারের জ্বলনযোগ্যতা পরীক্ষা যন্ত্রপাতি,IEC60332-1-1 জ্বলনযোগ্যতা পরীক্ষা চেম্বার |
||
IEC60332-1-1 একক উত্তাপযুক্ত তারের উল্লম্ব জ্বলনযোগ্যতা পরীক্ষার যন্ত্রপাতি
একক উত্তাপযুক্ত তারের উল্লম্ব জ্বলনযোগ্যতা পরীক্ষা যন্ত্রপাতির জন্য স্ট্যান্ডার্ড:
IEC60332-1-1:2015 "আগুনের অবস্থার অধীনে বৈদ্যুতিক এবং অপটিক্যাল ফাইবার তারের উপর পরীক্ষা - অংশ 1-1: একক উত্তাপযুক্ত তার এবং তারের জন্য উল্লম্ব শিখা প্রচারের জন্য পরীক্ষা, আইডিটি"
IEC60332-1-2:2015 "আগুনের অবস্থার অধীনে বৈদ্যুতিক এবং অপটিক্যাল ফাইবার তারের উপর পরীক্ষা - অংশ 1-2: একক উত্তাপযুক্ত তারের জন্য উল্লম্ব শিখা প্রচারের জন্য পরীক্ষা এবং 1Kw প্রাক-মিশ্র শিখার জন্য তারের পদ্ধতি-আইডিটি"
IEC60332-1-3:2015 "আগুনের অবস্থার অধীনে বৈদ্যুতিক এবং অপটিক্যাল ফাইবার তারের পরীক্ষা - অংশ 1-3: একক উত্তাপযুক্ত তার এবং তারের জন্য উল্লম্ব শিখা প্রচারের জন্য পরীক্ষা - শিখা ফোঁটা/কণা নির্ধারণের জন্য পদ্ধতি,আইডিটি"
প্রযুক্তিগত পরামিতিএকক উত্তাপযুক্ত তারের উল্লম্ব জ্বলনযোগ্যতা পরীক্ষা যন্ত্রপাতির জন্য:
| কার্যকরী ভোল্টেজ | AC 220V/50Hz |
| ধাতু কভার আকার | 300±2 mm W× 450mm±2 mm D×1200mm±2 mm H |
| মাত্রা (মিমি) | 1250mm W×700mm D×1800mm H |
| ওয়ার্কপিস পরিদর্শন করতে হবে |
ছোট আকারের একক তার এবং তারের মোট ক্রস-বিভাগীয় ক্ষেত্রফল 0.5m² এর কম নয় (পাতলা অপটিক্যাল তারগুলি ব্যতীত) দৈর্ঘ্য: 600±25㎜, মান দ্বারা প্রয়োজনীয় তাপমাত্রা এবং আর্দ্রতা পরিবেশ অনুযায়ী pretreated করা প্রয়োজন.
|
| পরীক্ষা করার উপাদানসমূহ | একক তার এবং তারের উল্লম্ব জ্বলন্ত পরীক্ষা |
| টেস্ট স্টেশন | একক |
| বৈদ্যুতিক নিয়ন্ত্রণ পদ্ধতি | পিএলসি ইন্টেলিজেন্ট ইন্টিগ্রেটেড কন্ট্রোল, 7-ইঞ্চি টাচ ইন্টারফেস অপারেশন, ইনফ্রারেড রিমোট কন্ট্রোলের সাথে ডুয়াল অপারেশন। |
| ফাংশন নির্বাচন | ম্যানুয়াল অপারেশন এবং স্বয়ংক্রিয় অপারেশন পরীক্ষা মোডে বিভক্ত। |
| ব্লোটর্চ স্ট্যান্ডার্ড | 1kw প্রি-মিক্সিং ব্লোটর্চ, GB/T5169.14-2017 পরিশিষ্ট A/IEC60695-11-2:2017 অ্যানেক্স এ, বার্নার খোলার Φ7±0.05 মিমি, পিতলের তৈরি। |
| ইগনিশন পদ্ধতি | অটো ইগনিশন। |
| গ্যাস প্রবাহ এবং গ্যাস উৎসের ধরন | মিশ্র গ্যাস: 650±10ml/মিনিট প্রোপেন, 10±0.3L/মিনিট বাতাস, ডবল ফ্লো মিটার সমন্বয়। |
| গ্যাসের চাপ | 0.1mpa, চাপ নিয়ন্ত্রণকারী ভালভ দ্বারা সামঞ্জস্য করা, চাপ পরিমাপক যন্ত্রে প্রদর্শিত (পরিসীমা 0-1mpa)। |
| ফায়ার সরবরাহের সময় | 0-9999X0.1S, সেট এবং প্রদর্শিত হতে পারে। |
| ফিল্টার পেপার ইগনিশন এবং বিলুপ্তির সময় | 0-9999X0.1S, প্রদর্শিত হতে পারে |
| জ্বলন্ত কোণ | কাত 45°±2°, সামঞ্জস্যযোগ্য |
| পরীক্ষা শিখা ক্রমাঙ্কন | তামার মাথার তাপমাত্রা পরিমাপ: 500W: Ф9mm±0.01mm, ড্রিলিং করার আগে 10±0.05g |
| থার্মোকল: ইউএস আসল ওমেগা φ0.5 সাঁজোয়া নিকেল-ক্রোমিয়াম/নিকেল-অ্যালুমিনিয়াম তার, টাইপ কে, তাপমাত্রা প্রতিরোধ 1100° | |
| বুনসেন বার্নার পোর্ট এবং তাপমাত্রা মাপার কপার ব্লকের মধ্যে দূরত্ব: 95±1 মিমি | |
| শিখার উচ্চতা: নীল শিখা কোর উচ্চতা 46-78 মিমি, বাইরের শিখা মোট উচ্চতা 148 ~ 208 মিমি | |
| 100±5°C থেকে 700°±3°C পর্যন্ত গরম করার সময় হল 46±6s | |
| গরম করার সময়: 0-9999X0.1S, মাপা এবং টাচ স্ক্রিনে প্রদর্শিত | |
| তাপমাত্রা পরিমাপ তামার মাথা মাউন্টিং বন্ধনী: ঘূর্ণনযোগ্য, পরিমাপ না করার সময় বাক্সের দেয়ালে ঘোরান | |
| নমুনা ইনস্টলেশন | স্থির নমুনা অনুভূমিক সমর্থন: দুটি উপরের এবং নীচের সমর্থন, উপরের সমর্থনের নীচের প্রান্ত এবং নিম্ন সমর্থনের উপরের প্রান্তের মধ্যে দূরত্ব হল 550±5 মিমি |
| নমুনাটি উপরের এবং নীচের বন্ধনীতে ইনস্টল করা আছে (ধাতুর কভারের মাঝখানে, অর্থাৎ, উভয় দিক থেকে 150 মিমি এবং পিছন থেকে 225 মিমি), এবং বাক্সের নীচে থেকে প্রায় 50 মিমি | |
| 5N/mm² এর একটি ওজন সেই নমুনার জন্য কনফিগার করা হয়েছে যা পরীক্ষার সময় উল্লেখযোগ্য স্থানচ্যুতির মধ্য দিয়ে যায় (ওজন সুপার ইম্পোজ করে) | |
| ট্রে | অ ধাতব বেকেলাইট বেস, আঁকা যাবে |
| গেজ, ফিল্টার পেপার | শিখার উচ্চতা পরিমাপকগুলির একটি সেট কনফিগার করুন (নীল শিখার কোর উচ্চতা 46-78 মিমি, মোট বাইরের শিখার উচ্চতা 148~208 মিমি), একটি তাপমাত্রা পরিমাপকারী দূরত্ব গেজ (95±1 মিমি), নমুনা থেকে একটি দূরত্ব গেজ (100 মিমি), 100 টুকরা ফিল্টার পেপার (300×300±10mm, পরিমাণগত 80±15g/m² ছাই কন্টেন্ট 0.1% রংবিহীন ফাইবার ফিল্টার পেপারের কম) |
| গ্যাস | 1. >95% প্রোপেন গ্যাস;2. তেল-মুক্ত এবং জল-মুক্ত বায়ু |
| নমুনা ফলাফল মূল্যায়ন |
1. কার্বনাইজড অংশ পরিমাপ 2. ফিল্টার পেপার জ্বলছে কিনা 3. ফিল্টার পেপার জ্বালানোর সময় থেকে জ্বলা বন্ধ হওয়ার সময় |
| লাইটিং | 12W নেতৃত্বাধীন স্পটলাইট কনফিগার করুন |
| নিরাপত্তা সুরক্ষা |
1. ব্যাফেল কাঠামো সহ শক্তিশালী নিষ্কাশন ফ্যান, পরীক্ষা শেষ হলে বা অ্যালার্ম দেওয়া হলে নিষ্কাশন স্বয়ংক্রিয়ভাবে চালু হবে। 2. ধোঁয়া ফুটো সনাক্ত করার জন্য একটি ধোঁয়া আবিষ্কারক দিয়ে সজ্জিত 3. বর্জ্য গ্যাস ফিল্টার সক্রিয় কার্বন ব্যাগ সঙ্গে |
