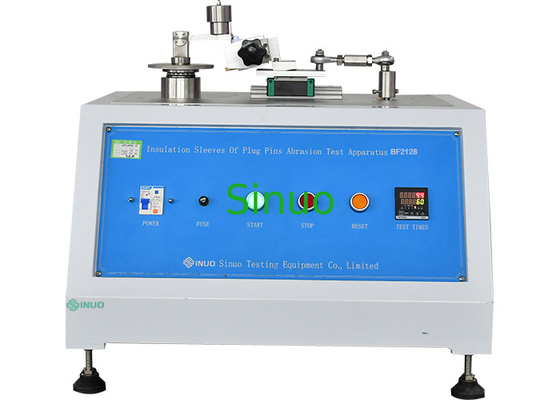

প্লাগ পিনের অন্তরক হাতা উপর ঘর্ষণ পরীক্ষার জন্য যন্ত্রপাতি

প্লাগ পিনের অন্তরক হাতা উপর ঘর্ষণ পরীক্ষার জন্য যন্ত্রপাতি

পণ্যের তথ্য:

পরীক্ষার যন্ত্রটি IEC 60884-1:2013 ধারা 24 চিত্র 28 এর মানক প্রয়োজনীয়তা অনুসারে ডিজাইন এবং তৈরি করা হয়েছে। এটি বোল্টের অন্তরক বুশিংয়ের ঘর্ষণ প্রতিরোধের পরীক্ষা করতে ব্যবহৃত হয়।

এই ডিভাইসটিতে একটি অনুভূমিকভাবে নিষ্পত্তি করা মরীচি রয়েছে, যা এর কেন্দ্র বিন্দুতে অবস্থিত।স্টিলের তারের একটি ছোট দৈর্ঘ্য, 1 মিমি ব্যাস এবং একটি U-আকৃতিতে বাঁকানো, U-এর ভিত্তিটি সোজা, উভয় প্রান্তে, বীমের এক প্রান্তে কঠোরভাবে সংযুক্ত করা হয়, যাতে সোজা অংশটি নীচে প্রজেক্ট করে। মরীচি এবং মরীচি পিভটের অক্ষের সমান্তরাল।

প্লাগটিকে একটি উপযুক্ত ক্ল্যাম্প দ্বারা এমন একটি অবস্থানে ধরে রাখা হয় যে ইস্পাত তারের সোজা অংশটি প্লাগ পিনের উপর উলম্ব হয়ে থাকে।পিনটি অনুভূমিক থেকে 10° কোণে নিচের দিকে ঢালে।রশ্মিটি লোড করা হয় যাতে তারটি পিনের উপর 4 N শক্তি প্রয়োগ করে। প্লাগটি বিমের অক্ষের সমতলে একটি অনুভূমিক দিকে পিছনের দিকে এবং সামনের দিকে সরানো হয়, যাতে তারটি পিনের সাথে ঘষে যায়।এইভাবে আব্রেড করা পিনের দৈর্ঘ্য প্রায় 9 মিমি, যার মধ্যে আনুমানিক 7 মিমি অন্তরক হাতার উপরে।আন্দোলনের সংখ্যা 20 000 (প্রতিটি দিকে 10 000) এবং অপারেশনের হার প্রতি মিনিটে 30 আন্দোলন।পরীক্ষাটি প্রতিটি নমুনার একটি পিনে তৈরি করা হয়।পরীক্ষার পরে, পিনগুলি এমন কোনও ক্ষতি দেখাবে না যা সুরক্ষাকে প্রভাবিত করতে পারে বা প্লাগটির আরও ব্যবহারকে ক্ষতিগ্রস্থ করতে পারে, বিশেষত, ইনসুলেটিং হাতাটি পাংচার করা বা ফেটে যাওয়া উচিত নয়।

প্রযুক্তিগত পরামিতি:
