গৃহস্থালী পরীক্ষা যান্ত্রিক উল্লম্ব প্রভাব পরীক্ষা যন্ত্রপাতি IEC60068-2
| Standard: | IEC60068 | Energy / J: | 2J, 5J, 10J, 20J |
| Conduit: | পতনের উচ্চতার সাথে সম্পর্কিত | Impact point: | পুরো নীচের এলাকা |
| Height of Impact point: | 0-1000 মিমি | Bottom plate: | নাইলন বেস প্লেট |
| Weight: | Approx. প্রায়. 200kgs 200 কেজি | Dimensions: | 1230x1080x1780 মিমি |
| High Light: | যান্ত্রিক উল্লম্ব প্রভাব পরীক্ষা যন্ত্রপাতি,গৃহস্থালী উল্লম্ব প্রভাব পরীক্ষা যন্ত্রপাতি,IEC60068-2 প্রভাব পরীক্ষার যন্ত্রপাতি |
||

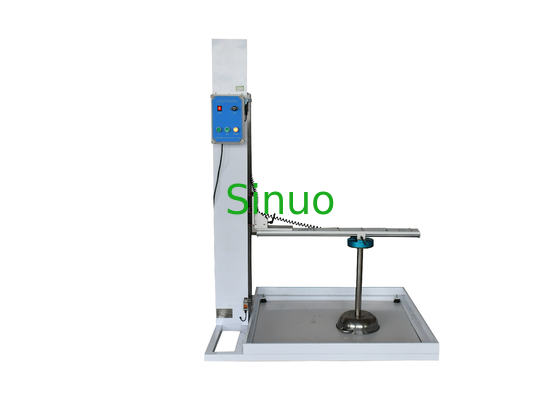

IEC60068-2 গৃহস্থালী পরীক্ষা যান্ত্রিক উল্লম্ব প্রভাব পরীক্ষা যন্ত্রপাতি
যান্ত্রিক উল্লম্ব প্রভাব পরীক্ষা যন্ত্রপাতি জন্য পণ্য পরিচিতি:
IK07-IK10 মেকানিক্যাল ভার্টিক্যাল ইমপ্যাক্ট টেস্ট যন্ত্রপাতি IEC60068-2-75, IEC60598-1, IEC62262 এবং ইত্যাদির প্রমিত প্রয়োজনীয়তা অনুযায়ী ডিজাইন ও তৈরি করা হয়েছে।
এটি গৃহস্থালী এবং অনুরূপ ইলেকট্রনিক এবং বৈদ্যুতিক পণ্য এবং তাদের আনুষাঙ্গিক, লুমিনায়ার ইত্যাদির ঘেরগুলির প্রভাব প্রতিরোধের পরীক্ষার জন্য ব্যবহৃত হয়, পণ্যগুলির নিরাপত্তা কর্মক্ষমতা এবং শক্তির স্তর মূল্যায়ন করতে।
নীতিটি হল যে স্ট্রাইকিং উপাদানটি 1 মিটার পেন্ডুলাম টিউবের মাধ্যমে একটি নির্দিষ্ট উচ্চতায় মুক্ত হয়, প্রভাবের উদ্দেশ্য অর্জনের জন্য, অভিকর্ষীয় সম্ভাব্য শক্তিকে গতিশক্তিতে রূপান্তর করার পরে, উল্লম্ব দিকের সর্বনিম্ন বিন্দুতে নমুনাটিকে প্রভাবিত করে। নমুনা উপর পরীক্ষা.
যান্ত্রিক উল্লম্ব প্রভাব পরীক্ষার যন্ত্রপাতির জন্য প্রযুক্তিগত পরামিতি:
| শক্তি/জে | 2J, 5J, 10J, 20J |
|
স্ট্রাইকিং এলিমেন্টস (সমমান ভর) |
500 গ্রাম, 1.7 কেজি, 5 কেজি, 5 কেজি, অনুগ্রহ করে নিম্নলিখিত টেবিল 1 দেখুন |
| নালী | প্রতিটি স্ট্রাইকিং উপাদান একটি ডেডিকেটেড নালী দিয়ে সজ্জিত, নালীর দৈর্ঘ্য পতনের উচ্চতার সাথে সম্পর্কিত, দয়া করে টেবিল 1 দেখুন |
| ইমপ্যাক্ট পয়েন্ট | ডিভাইসটিতে X এবং Y অক্ষ নির্দেশিকা রয়েছে যাতে রিলিজ ডিভাইসটিকে সম্পূর্ণ নীচের অংশে সরানো যায় |
| ইমপ্যাক্ট পয়েন্টের উচ্চতা | 0-1000 মিমি, বৈদ্যুতিক সামঞ্জস্যযোগ্য |
| পতনের উচ্চতা | অনুগ্রহ করে সারণি 1 পড়ুন, নালী দ্বারা স্থির |
| রিলিজ পদ্ধতি | ইলেক্ট্রোম্যাগনেট রিলিজ |
| নীচে প্লেট | নাইলন বেস প্লেট বেধ 8 মিমি, কঠোরতাHRR85-100,1000 মি × 1000 মি |
| সরঞ্জাম মাত্রা | প্রায়.1230mm (L)x1080mm(W)x1780mm(H) |
| সরঞ্জাম ওজন | প্রায়.200 কেজি |
সারণি 1 পতনের উচ্চতা:
| শক্তি / জে | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| সমতুল্য ভর/কেজি | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| পতনের উচ্চতা ±1% মিমি | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| নোট 1, নোট 3.2.2 দেখুন;দ্রষ্টব্য 2, জুলের এই অংশের শক্তি একক (J) মানক অভিকর্ষ ত্বরণ (g) থেকে উদ্ভূত হয়েছে, g রাউন্ডের পুরো মান: 10m/s2। | |||||||||||||||
